Hybrid bonding: por qué es tan difícil de perfeccionar (y por qué decidirá el HBM4 de 16 capas)

Resumen en 30 segundos

La batalla por la memoria de la era de la IA no se ganará en el transistor, sino en cómo se apilan los chips. El hybrid bonding —la unión directa de cobre con cobre, sin soldadura— reduce el paso de interconexión de unos 40 µm (microbump) a menos de 10 µm y multiplica por más de diez la densidad de conexiones entre dados. Esa es la puerta de entrada al HBM4 de 16 capas (256 Gb por pila), a la DRAM 3D y a la integración real de lógica sobre memoria.

Pero hay una trampa: hacerlo bien exige alinear obleas de 300 mm con precisión inferior a 100 nm, pulir el cobre con exactitud nanométrica (CMP), activar las superficies con plasma, eliminar las partículas casi por completo y recocer la unión sin dañar la DRAM. Cada paso canjea velocidad de producción (throughput) por rendimiento de fabricación (yield). Por eso, a 14 de octubre de 2026, solo un puñado de empresas lo domina a escala comercial — y por eso los pedidos de equipos de bonding, CMP y metrología son la señal adelantada que todo inversor en semiconductores debería vigilar.

Contexto

Durante una década, la memoria de alto ancho de banda (HBM) creció apilando dados de DRAM unidos con microbumps de soldadura y atravesados por TSV. Funcionó: del HBM original al HBM3E, la industria pasó de pilas de 4 capas a pilas de 12 capas y el ancho de banda se multiplicó. Pero el microbump tiene un techo físico. Con un paso de unos 40 µm, cada conexión ocupa demasiado silicio, introduce parásitos eléctricos y limita cuántos hilos de datos pueden cruzar entre la memoria y el procesador. El HBM4 duplica el bus hasta 2048 bits y apunta a unos 2 TB/s por pila; a 16 capas, la altura y la densidad que exige el microbump simplemente no cierran.

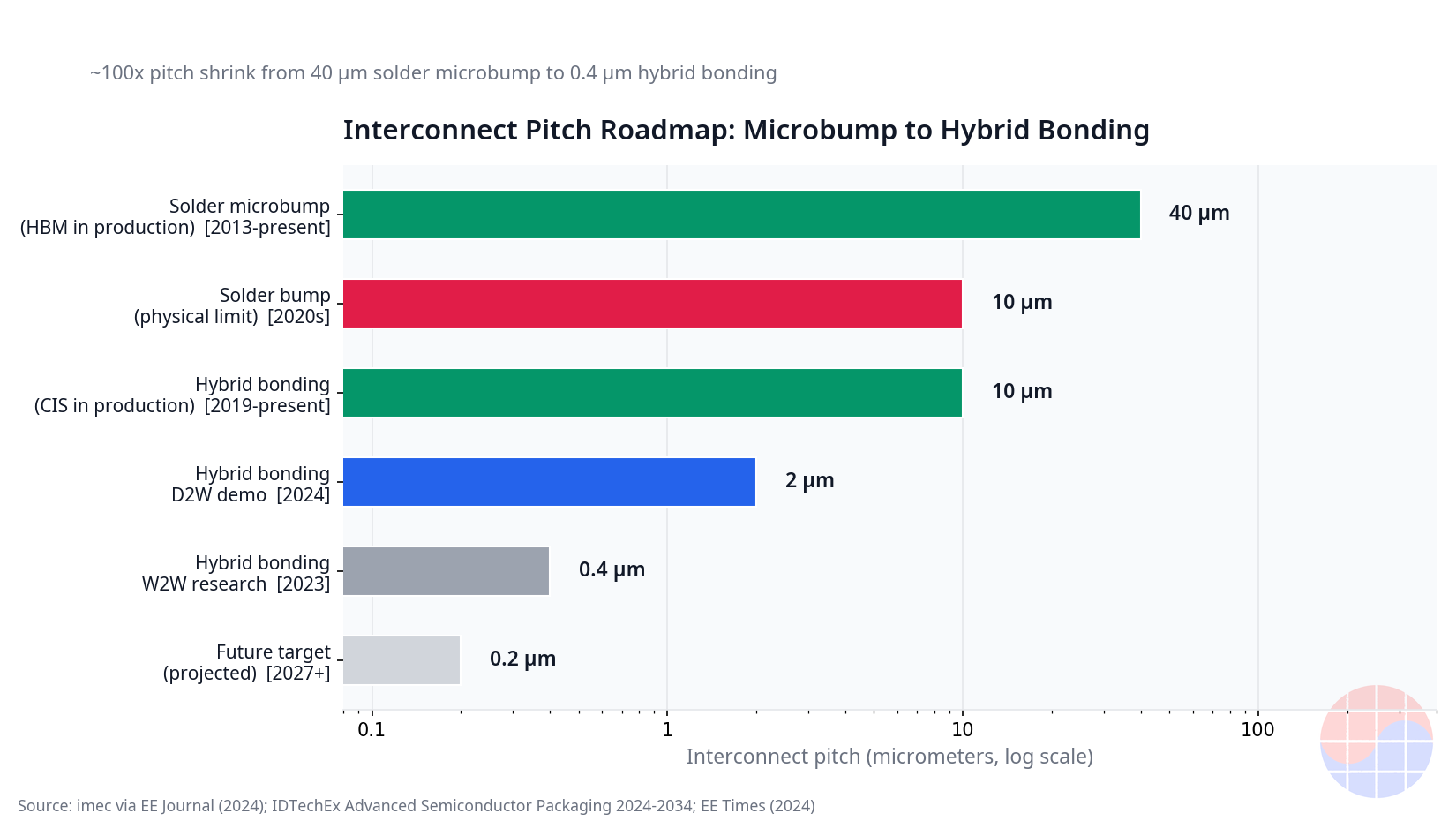

El hybrid bonding elimina la soldadura. Dos superficies —óxido contra óxido, cobre contra cobre— se unen primero por fuerzas de van der Waals a temperatura ambiente y luego se recuecen para que los granos de cobre se fusionen en una interconexión sólida. Sin bumps, el paso cae por debajo de 10 µm (la industria trabaja hoy entre 4 y 9 µm, con hojas de ruta hacia menos de 2 µm), la resistencia y la capacitancia parásita se desploman y la pila puede hacerse más delgada. No es teoría: el NAND con arquitectura de unión híbrida lleva años en producción masiva, y los procesadores con caché 3D apilada mediante bonding híbrido (TSMC SoIC, AMD 3D V-Cache) se venden desde 2022. La pregunta ya no es si funciona, sino quién puede hacerlo con el yield y el costo que exige la memoria commodity.

Análisis en profundidad

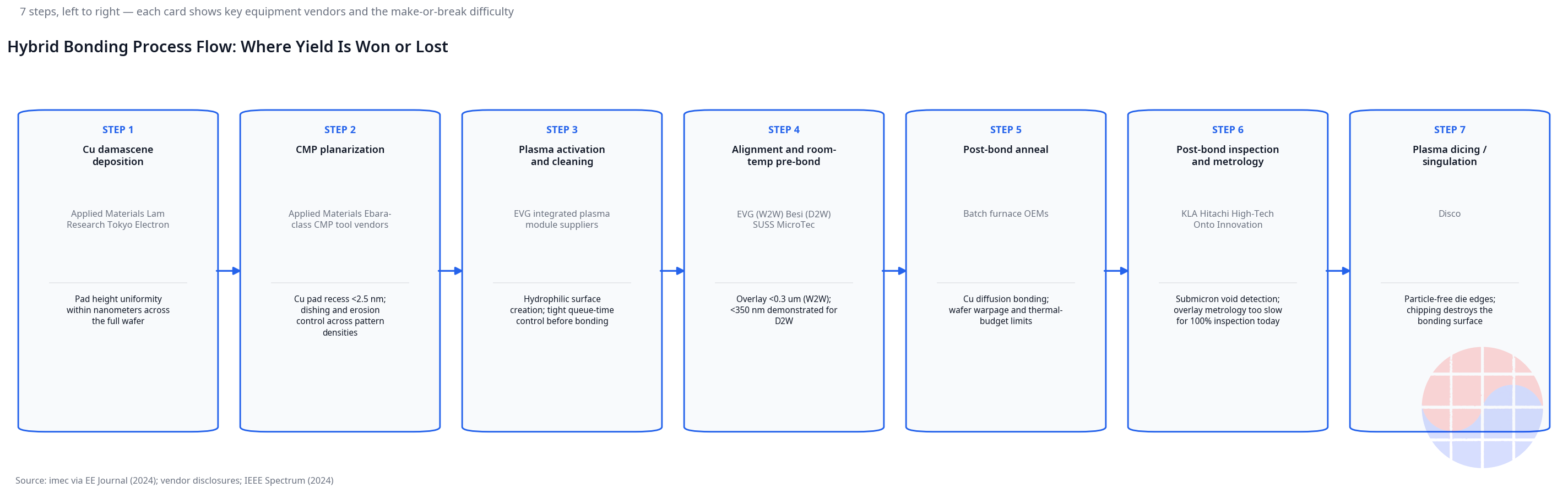

Por qué es tan difícil: seis batallas en nanómetros

1. Alineación (overlay) por debajo de 100 nm. Unir dos obleas de 300 mm de modo que millones de pads de cobre de unos pocos micrómetros coincidan exige una precisión de alineación inferior a 100 nm en toda la oblea. El problema no es solo el equipo: las obleas se curvan (bow/warp), se expanden con la temperatura y acumulan estrés de procesos previos. Cada décima de micrómetro de desalineación es un pad que no contacta. Los bonders de última generación corrigen distorsión en tiempo real, pero la ventana de proceso es estrechísima.

2. El CMP y el "dishing" del cobre. Antes de unir, ambas superficies deben quedar planas a escala nanométrica. El pulido químico-mecánico (CMP) deja los pads de cobre ligeramente rebajados o sobresalientes respecto al óxido —una diferencia de apenas unos nanómetros decide si el cobre contacta o no tras el recocido—. Si el pulido excava demasiado el cobre (dishing) o erosiona el óxido circundante, la unión falla. Controlar la química del slurry, la presión y la uniformidad en 300 mm es un arte que se aprende a base de miles de obleas.

3. Activación por plasma. El óxido debe volverse hidrofílico para que la unión a temperatura ambiente sea fuerte. La activación por plasma lo logra, pero la superficie activada tiene una "ventana de tiempo": si pasa demasiado entre la activación y el bonding, la calidad colapsa. La logística dentro de la sala limpia —el queue time— se vuelve parte del proceso.

4. Partículas: el enemigo invisible. Una partícula submicrométrica atrapada entre las obleas crea un vacío (void) que puede arruinar un área enorme a su alrededor. El hybrid bonding exige niveles de limpieza cercanos a la sala limpia clase 1 y una inspección de defectos obsesiva. Aquí el costo no está solo en filtrar el aire, sino en detectar lo que el ojo (y muchas herramientas) no ve.

5. El recocido (anneal). Tras la pre-unión, un recocido entre 150 y 350 °C hace crecer los granos de cobre y sella la interconexión. Pero la DRAM es sensible al presupuesto térmico: demasiado calor degrada la retención de las celdas. Encontrar la receta —temperatura, tiempo, atmósfera— que fusione el cobre sin cocinar la memoria es un compromiso que cada fabricante guarda como secreto industrial.

6. Throughput contra yield, la decisión estratégica. Hay dos caminos: unir oblea con oblea (wafer-to-wafer, rápido pero un dado defectuoso arruina su pareja) o dado con oblea (die-to-wafer, permite usar solo dados buenos conocidos —KGD— pero es más lento). El bonding híbrido, además, procesa menos obleas por hora que una línea de reflujo de soldadura convencional. Cada fabricante debe elegir dónde situarse en esa curva, y la elección define su estructura de costos.

Quién vende las palas: el mercado de equipos por etapa

Cada batalla tiene su proveedor, y ahí está la lectura de negocio. En bonders compiten EV Group, Applied Materials, Besi y ASMPT; en CMP, Applied Materials y Ebara; en metrología e inspección (verificación de overlay, detección de voids por microscopía acústica e infrarroja), KLA, Onto Innovation y Camtek. Es un mercado de nicho dentro del WFE, pero con precios por herramienta muy altos y —esto es clave— con ingresos recurrentes de servicio, repuestos y actualizaciones de receta. El fabricante que califica su bonder en una memoria líder se asegura años de follow-on orders.

El ángulo coreano es directo. Hanmi Semiconductor, el líder coreano en bonders de compresión térmica (TC) para HBM —la tecnología que apiló el HBM3E—, está desarrollando equipos de hybrid bonding para no perder la transición tecnológica. Si el HBM4 de 16 capas migra al bonding híbrido, Hanmi necesita estar en la lista corta de proveedores calificados; si no, su franquicia del TC bonding se erosiona. Para el inversor coreano, esa es la apuesta de equipos más legible del ciclo HBM4.

HBM4 de 16 capas: confirmado frente a rumoreado

Conviene separar hechos de expectativas, a 14 de octubre de 2026. Confirmado: SK hynix completó el desarrollo del HBM4 de 12 capas (192 Gb, 24 GB por pila) y anunció el inicio de suministro a clientes; el estándar HBM4 con bus de 2048 bits es público. En desarrollo / objetivo anunciado: la versión de 16 capas (256 Gb, 32 GB), que la industria sitúa como el vehículo natural del hybrid bonding por densidad y altura de pila. No confirmado públicamente: calendarios exactos de calificación masiva ni qué proporción de la producción de 16 capas usará bonding híbrido frente a microbump avanzado. Quien presente fechas cerradas como hechos está vendiendo rumor como dato.

La lectura de Chase

Mi tesis es que el hybrid bonding no es una herramienta, es un foso. Ningún bonder por sí solo garantiza nada: la ventaja competitiva está en la receta completa —CMP, activación, alineación, recocido— acoplada a un lazo de metrología que aprende de cada oblea. Ese conocimiento es tácito, se acumula con volumen y no se compra con un cheque de capex. Por eso los ganadores serán pocos y la prima de ser primero es enorme.

Desde el punto de vista de negocio, hay tres ganadores potenciales. Primero, los proveedores de equipos con base instalada, porque cada punto de yield que entregan se convierte en servicio recurrente. Segundo, el fabricante de memoria que califique primero el HBM4 de 16 capas con yield sano: fijará el precio de referencia del ciclo. Tercero, Corea como ecosistema: Samsung necesita el hybrid bonding para su DRAM 3D (el transistor de canal vertical que investiga para apilar celdas como la NAND 3D), y SK hynix lo necesita para defender su liderazgo en HBM. El país que domina la memoria no puede permitirse perder la tecnología que decide su próxima generación.

Y una nota de ingeniero: en planta, el hybrid bonding se parece menos a "pegar dos cosas" y más a un ejercicio de STA a escala mecánica —todo es presupuesto de tolerancias—. Quien entienda eso entenderá por qué el yield tarda años, no trimestres.

Implicaciones

Para el inversor. La señal adelantada no está en los comunicados de prensa, está en los libros de pedidos: el ratio book-to-bill de los proveedores de bonding y metrología anticipa la rampa del HBM4 de 16 capas entre 6 y 9 meses. Segunda señal: anuncios de calificación (no de "desarrollo", de calificación) por parte de fabricantes de memoria. Riesgos: la curva de aprendizaje del yield puede retrasar la rampa y comprimir márgenes; y el segmento de encapsulado avanzado dentro del WFE cotiza expectativas altas, así que cualquier retraso se castiga.

Para la industria. El capex de memoria seguirá desplazándose del front-end al encapsulado avanzado: el valor se mueve hacia quien controle la interconexión. Los diseñadores de sistemas deberían asumir que la integración lógica-sobre-memoria con pasos por debajo de 10 µm será una opción de diseño real antes de que termine la década, y planificar particiones de chip en consecuencia. Y para Corea, la implicación es estratégica: la soberanía en memoria pasa por dominar el bonding, no solo el transistor.

Nota: las participaciones de mercado de equipos y los calendarios del HBM4 de 16 capas se basan en anuncios públicos e informes del sector disponibles a 14 de octubre de 2026 y están sujetos a cambios.

Preguntas frecuentes

¿Qué es exactamente el hybrid bonding y en qué se diferencia del microbump?

El hybrid bonding une dos superficies directamente —dieléctrico con dieléctrico y cobre con cobre— sin soldadura ni bumps. El microbump usa esferas de soldadura con un paso de unos 40 µm; el hybrid bonding baja de 10 µm, lo que multiplica por más de diez la densidad de interconexión, reduce los parásitos eléctricos y permite pilas más delgadas. Es la diferencia entre "conectar chips" y "fusionarlos".

Si la física es conocida, ¿por qué tan pocas empresas lo dominan?

Porque el problema no es la física, es el control de proceso a escala nanométrica sostenido en miles de obleas: alineación sub-100 nm, dishing del CMP controlado en nanómetros, ventanas de tiempo tras la activación por plasma, partículas casi cero y un recocido que fusione el cobre sin dañar la DRAM. Cada variable interactúa con las demás, y el conocimiento es tácito: se gana con volumen, no se compra.

¿Es seguro que el HBM4 de 16 capas usará hybrid bonding?

No es seguro al 100 %. Lo confirmado a octubre de 2026 es el HBM4 de 12 capas (192 Gb) en suministro; la versión de 16 capas (256 Gb) es un objetivo anunciado y el candidato natural al hybrid bonding por densidad y altura. Pero los calendarios de calificación masiva y la mezcla exacta entre bonding híbrido y microbump avanzado no están confirmados públicamente. Vigila anuncios de calificación, no de intenciones.

¿Qué debería vigilar un inversor a partir de ahora?

Tres cosas: (1) el book-to-bill de proveedores de bonders, CMP y metrología —anticipa la rampa 6-9 meses—; (2) anuncios de calificación del HBM4 de 16 capas por fabricantes de memoria; y (3) en Corea, el progreso de Hanmi Semiconductor en equipos de hybrid bonding, porque su franquicia de TC bonding depende de no perder esa transición.
