Análisis en profundidad de la alianza Samsung y Mistral AI: la IA on-premise entra en la fab (HBM, rendimiento de foundry)

La conclusión es clara: Samsung no compra solo un modelo de IA, compra una capa de inteligencia que debe operar dentro de su fab sin que ningún dato sensible de proceso salga de su infraestructura.

Resumen en 30 segundos

• El 8 de septiembre de 2026, en el Elíseo durante la cumbre Corea-Francia, Samsung Electronics anunció que lideraba la Serie D de Mistral AI, según el anuncio conjunto del 8 de septiembre de 2026.
• La Serie D alcanzó 3.000 millones de euros con una valoración post-money superior a 21.000 millones de euros, la mayor captación de capital de una empresa tecnológica europea hasta esa fecha, según el anuncio de Mistral del 8 de septiembre de 2026.
• La alianza integra los servicios de Mistral, incluido Mistral Large, en las operaciones de la división DS de Samsung, según el anuncio de Samsung del 8 de septiembre de 2026.
• El despliegue será on-premise y personalizado: análisis de datos, predicción y detección de defectos y optimización de procesos y equipos, para acortar ciclos de diseño y estabilizar el rendimiento (yield) en memoria avanzada y lógica, según el anuncio de Samsung del 8 de septiembre de 2026.
• Todavía no existe ninguna ganancia de rendimiento (yield) verificada públicamente, según la revisión de VLSI Korea del 21 de octubre de 2026.

Contexto: por qué este acuerdo se anunció en una cumbre

El anuncio se hizo el 8 de septiembre de 2026 en el Elíseo, en la cumbre entre Corea del Sur y Francia, según el anuncio de Samsung del 8 de septiembre de 2026. El lugar importa: para Francia, Mistral es su campeón europeo de modelos de lenguaje; para Corea, Samsung es el mayor fabricante de memoria del mundo. Unir ambos en una foto oficial convierte un contrato comercial en una señal estratégica e industrial.

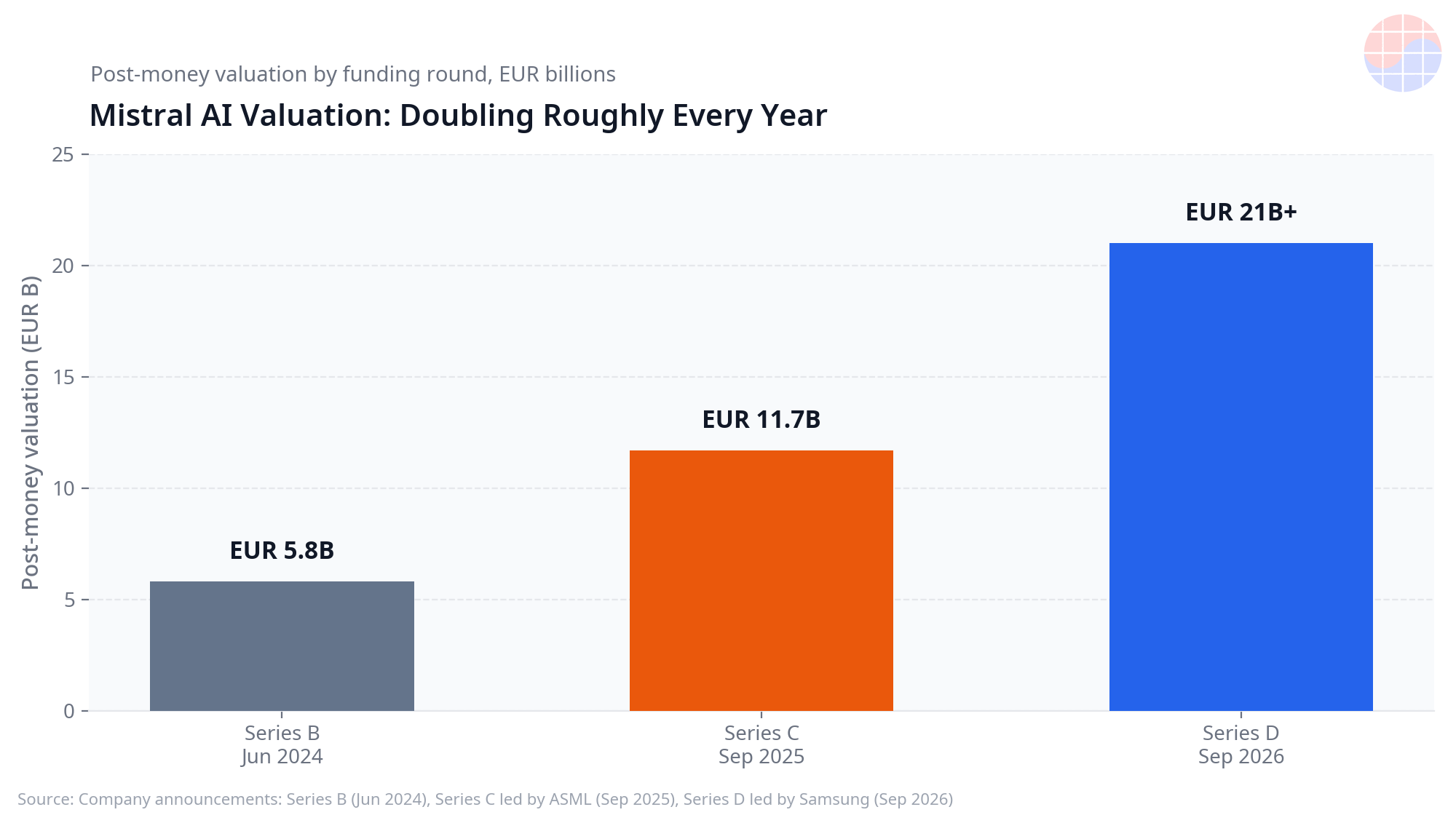

La trayectoria de valoración muestra la ambición. En junio de 2024, la Serie B valoró a Mistral en 5.800 millones de euros, según los datos de la compañía citados el 8 de septiembre de 2026. En septiembre de 2025, la Serie C, liderada por ASML con 1.700 millones de euros, elevó la valoración a 11.700 millones de euros, según el anuncio de septiembre de 2025. El 8 de septiembre de 2026, la Serie D la llevó por encima de 21.000 millones de euros, según el anuncio de Mistral del 8 de septiembre de 2026.

Samsung no actuó sola. La Serie D contó con Scaleup Europe Fund (EQT) y PSG Equity como co-líderes, y con Advent, fondos de BlackRock y el Gran Ducado de Luxemburgo como nuevos inversores, además de ASML y NVIDIA entre los existentes, según el anuncio de Mistral del 8 de septiembre de 2026. El importe invertido por Samsung no fue revelado, según su anuncio del 8 de septiembre de 2026. La prensa coreana lo situó por debajo de un billón de wones, solo como información de prensa, según la revisión de VLSI Korea del 21 de octubre de 2026.

El precedente de ASML da credibilidad industrial. ASML lideró la Serie C en septiembre de 2025 y ya colaboraba con Mistral en IA para investigación y desarrollo, ingeniería y operaciones, según el anuncio de la Serie C de septiembre de 2025. Primero entró el fabricante de equipos de litografía EUV; después, el fabricante de chips. Mistral busca posiciones dentro de la cadena de suministro del semiconductor, de la máquina de litografía a la fab.

Análisis en profundidad 1: qué significa on-premise dentro de una fab

En la mayoría de las empresas, usar un LLM significa enviar documentos a una nube externa. En una fab avanzada, esa lógica se rompe. Los datos de proceso contienen recetas, parámetros de equipos, mapas de defectos y resultados de rendimiento (yield). En conjunto, describen cómo se fabrican chips de HBM y lógica que valen miles de dólares por obleas (wafer). Sacarlos del perímetro crea un riesgo de fuga que ningún contrato elimina por completo, según el análisis de VLSI Korea del 21 de octubre de 2026.

Por eso el corazón del acuerdo del 8 de septiembre de 2026 no es Mistral Large en sí, sino el desarrollo conjunto de modelos on-premise personalizados para los datos de la división DS, según el anuncio de Samsung del 8 de septiembre de 2026. On-premise significa que el modelo se ejecuta dentro de la infraestructura de Samsung y que los datos sensibles se procesan solo dentro de ese límite, sin transmisión a una nube externa, según el mismo anuncio.

La decisión tiene un coste deliberado. Un modelo on-premise exige infraestructura de GPU propia, control de versiones, evaluación interna y equipos de mantenimiento. Samsung acepta esa carga operativa a cambio de control, según el análisis de VLSI Korea del 21 de octubre de 2026. En una industria donde una receta de proceso puede sostener una ventaja de años, el intercambio tiene sentido. También obliga a Mistral a ser más que un proveedor de API: debe adaptarse a documentación interna, registros de equipos e historiales de mantenimiento con trazabilidad y permisos.

Análisis en profundidad 2: dónde puede aportar valor el LLM y dónde no

El anuncio del 8 de septiembre de 2026 identifica tres familias de aplicación: análisis de datos, predicción y detección de defectos, y optimización de procesos y equipos, según el anuncio de Samsung. Los objetivos son reducir los ciclos de diseño, mejorar precisión y calidad y estabilizar el rendimiento (yield) en memoria avanzada y lógica, según el mismo anuncio.

Conviene separar las capas. La clasificación de imágenes de defectos, la inspección de defectos y la metrología ya usan modelos de visión especializados. Un LLM no los sustituye. Su fuerza está en otra capa: unir fuentes dispersas, resumir registros, buscar precedentes, generar hipótesis, preparar informes y actuar como interfaz de agentes que consultan herramientas de análisis, según el análisis de VLSI Korea del 21 de octubre de 2026.

Un ejemplo lo aclara. Cuando el rendimiento (yield) cae en un lote, la causa puede estar en una deriva de un equipo de deposición, un cambio de fotorresina, una variación térmica de la sala limpia o una interacción entre grabado (etching) y deposición que solo aparece al cruzar semanas de datos. Un sistema basado en LLM puede acelerar la búsqueda del patrón, aunque la verificación final siga siendo trabajo de ingenieros de proceso, según el análisis de VLSI Korea del 21 de octubre de 2026. En diseño ocurre algo similar: síntesis, ubicación y ruteo, STA y verificación generan conocimiento repetido que un modelo de dominio puede hacer accesible sin reemplazar las herramientas de EDA ni las reglas del PDK. El responsable de la división DS, Jeon Young-hyun, señaló el 8 de septiembre de 2026 que la complejidad creciente del diseño y la fabricación de chips de IA exige innovación continua, según el anuncio de Samsung.

Fuente: aplicaciones del anuncio de Samsung del 8 de septiembre de 2026 y clasificación de VLSI Korea del 21 de octubre de 2026.

Análisis en profundidad 3: la economía de un punto de rendimiento

En memoria avanzada y en foundry, el rendimiento (yield) convierte capacidad en ingresos. Si una línea produce más chips buenos por obleas (wafer), vende más sin construir otra fab. Si pierde un punto porcentual, pierde producto vendible cada mes, según el análisis de VLSI Korea del 21 de octubre de 2026.

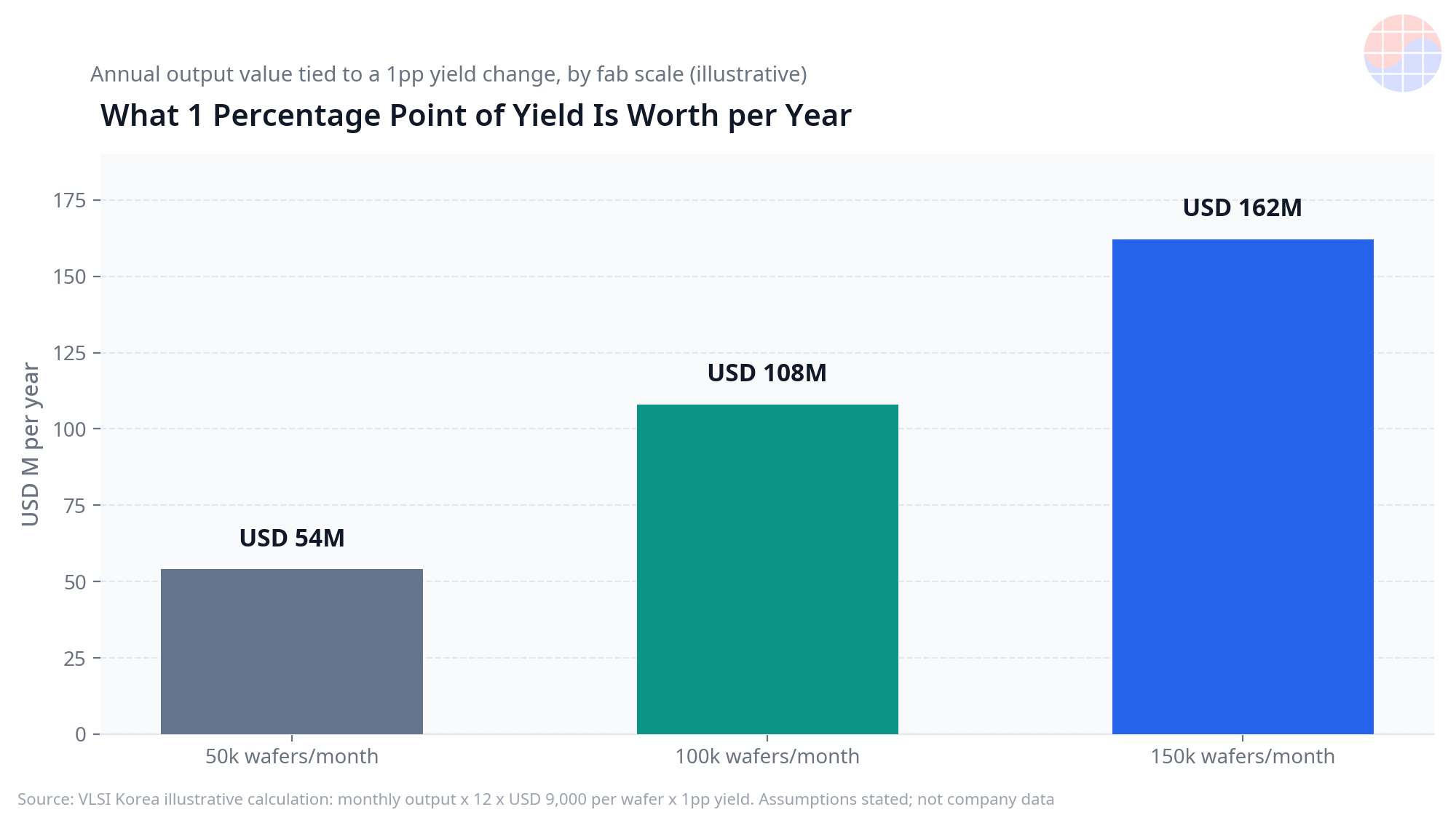

VLSI Korea propone un cálculo ilustrativo, no una previsión de Samsung, con supuestos explícitos: 9.000 dólares por obleas (wafer), producción mensual constante y un punto porcentual aplicado durante doce meses, según el cálculo de VLSI Korea del 21 de octubre de 2026. Con 50.000 obleas al mes, un punto equivale a unos 54 millones de dólares al año. Con 100.000, a unos 108 millones. Con 150.000, a unos 162 millones.

Fuente: cálculo ilustrativo de VLSI Korea del 21 de octubre de 2026. No es una cifra comunicada por Samsung.

Esta aritmética explica la paciencia estratégica. Incluso una mejora pequeña y sostenida en HBM, donde el encapsulado avanzado, el interposer y el sustrato añaden pasos y coste, puede pagar una plataforma completa de IA. También exige escepticismo: cualquier mejora debe medirse con una línea base, un periodo definido y una atribución clara, según el análisis de VLSI Korea del 21 de octubre de 2026. Hasta esa fecha, ninguna compañía ha publicado una ganancia de rendimiento (yield) verificada atribuible a esta alianza. Un rendimiento (yield) más estable, además, reduce la incertidumbre de entrega y mejora la planificación de capacidad frente a clientes de foundry.

Análisis en profundidad 4: los límites que el anuncio no resuelve

El primer límite es la evidencia. La alianza del 8 de septiembre de 2026 es una declaración de dirección y una inversión, no un resultado operativo, según el anuncio de Samsung. No hay todavía una métrica pública de defectos, tiempo de ciclo o rendimiento (yield) que un tercero pueda auditar.

El segundo límite es técnico. El LLM debe convivir con modelos de visión, sistemas de control de equipos y herramientas estadísticas ya existentes. El valor aparecerá en la integración, no en la sustitución, según el análisis de VLSI Korea del 21 de octubre de 2026. Integrar en una fab real, con permisos, latencia y requisitos de sala limpia, es más lento que mostrar un prototipo.

El tercer límite es operativo. El modelo on-premise protege los datos, pero traslada a Samsung la carga de infraestructura, actualización y seguridad, según el análisis de VLSI Korea del 21 de octubre de 2026. Cada mejora del modelo base debe evaluarse de nuevo antes de afectar a producción. Esa fricción es el precio de la soberanía de datos.

El cuarto límite afecta a las cifras de Mistral. La compañía declara más de 125 clientes empresariales en 20 países, como Airbus, ASML y HSBC, e ingresos recurrentes anuales superiores a 400 millones de dólares en febrero de 2026, con el objetivo de 1.000 millones a finales de 2026, según sus propias declaraciones recogidas el 8 de septiembre de 2026. Son cifras autodeclaradas, no auditadas, según la revisión de VLSI Korea del 21 de octubre de 2026.

Chase's Take

Mi lectura es que Samsung compra una opción sobre la capa de conocimiento de su propia fab. El activo escaso no es solo el modelo. Es la combinación de datos de proceso que ningún competidor puede copiar, ingenieros que saben qué preguntas hacer y un modelo que vive dentro del perímetro donde esos datos pueden usarse sin miedo. Si funciona, la ventaja se mide en velocidad de aprendizaje: cada excursión de proceso y cada lote difícil dejan una memoria institucional consultable.

Pero no compraría todavía la narrativa de la fab autónoma. La fab real seguirá dependiendo de modelos de visión especializados, control estadístico, EDA e ingenieros que firman decisiones de millones de dólares. El LLM que importa es el que reduce el tiempo entre una señal débil y una hipótesis comprobable. Es un objetivo menos espectacular y mucho más valioso. Además, este acuerdo mueve el foco del debate: de diseñar chips para centros de datos a usar IA para fabricar esos chips. Ganará quien resuelva mejor el acceso seguro a datos, la integración con equipos y la medición honesta de resultados.

Implicaciones

• Para Samsung, el éxito debe medirse en 12 a 24 meses con métricas auditables: ciclo de diseño, tasa de defectos y estabilidad del rendimiento (yield), según el marco de VLSI Korea del 21 de octubre de 2026.
• Para Mistral, Samsung valida una ruta industrial on-premise más exigente que el software generalista, apoyada en el precedente de ASML de septiembre de 2025.
• Para clientes de foundry y de HBM, una mayor estabilidad de rendimiento (yield) significaría entregas más previsibles, aunque el acuerdo del 8 de septiembre de 2026 no garantiza más capacidad.
• Para otros fabricantes, la presión se desplaza a la soberanía de datos: modelos potentes sin enviar datos de proceso fuera de la fab, según VLSI Korea del 21 de octubre de 2026.
• Para inversores, la valoración superior a 21.000 millones de euros del 8 de septiembre de 2026 ya descuenta ejecución, según la revisión de VLSI Korea del 21 de octubre de 2026.

Nota: este artículo utiliza cifras de valoración, clientes e ingresos autodeclaradas por las compañías en sus anuncios del 8 de septiembre de 2026 y el cálculo de rendimiento es una ilustración de VLSI Korea con supuestos explícitos, no una previsión de Samsung.

Preguntas frecuentes

¿Cuándo se anunció la alianza entre Samsung y Mistral AI y quién lideró la inversión?

La alianza se anunció el 8 de septiembre de 2026 en el Elíseo, durante la cumbre Corea-Francia, y Samsung Electronics lideró la ronda Serie D de Mistral AI, según el anuncio conjunto del 8 de septiembre de 2026.

¿Por qué el despliegue de IA de Samsung en la fab es on-premise?

Porque los datos sensibles de proceso y de rendimiento (yield) se procesan solo dentro de la infraestructura de semiconductores de Samsung, sin enviarlos a una nube externa, según el anuncio de Samsung del 8 de septiembre de 2026.

¿Cuánto vale un punto porcentual de rendimiento (yield) en una fab grande?

En el cálculo ilustrativo de VLSI Korea del 21 de octubre de 2026, con 100.000 obleas al mes y 9.000 dólares por obleas (wafer), un punto porcentual equivale a unos 108 millones de dólares al año.

¿Ya se ha demostrado una mejora de rendimiento (yield) gracias a Mistral?

No. Hasta el 21 de octubre de 2026, ninguna de las dos compañías ha publicado una ganancia de rendimiento (yield) verificada y atribuible a esta alianza, según la revisión de VLSI Korea.
