Cuộc kháng cự cuối cùng của đồng: vì sao 448G PAM6 trì hoãn kỷ nguyên quang tử trong rack AI

Tóm tắt 30 giây: Trong các rack AI với 576 GPU, mọi ánh mắt đều đổ dồn vào năng lực tính toán, nhưng trận chiến thực sự diễn ra ở tính toàn vẹn tín hiệu. Đồng —với 448G mỗi lane, điều chế PAM6, đế PTFE và cáp siêu mật độ— còn đủ sức trụ thêm một đến hai thế hệ nữa, và điều đó trì hoãn tính kinh tế của quá trình chuyển sang quang tử đồng đóng gói (CPO/LPO). Kết luận: điểm giao nhau giữa quang và đồng sẽ không do vật lý quyết định, mà do khả năng kiểm thử và chi phí mỗi Gbps. Ai kiểm soát được đoạn đường đó sẽ nắm biên lợi nhuận.

Background: khi rack trở thành chiếc máy tính

Không lâu trước đây, máy chủ là đơn vị thiết kế. Giờ đây là rack. Các thiết kế quy mô rack với 576 GPU trong một miền kết nối duy nhất đã thay đổi luật chơi: mạng scale-up bên trong rack phải vận chuyển hàng terabit giữa các bộ tăng tốc với độ trễ cỡ micro giây, và việc tách prefill/decode —phân tách các giai đoạn sinh token sang các cụm phần cứng khác nhau— nhân lưu lượng đông-tây bên trong cùng một rack lên nhiều lần.

Trong bối cảnh đó, mỗi lane điện đều có giá trị. Thế hệ 224G mỗi lane đã vận hành gần giới hạn vật lý của đồng: tầm với thực tế rơi xuống dưới 2 mét do hiệu ứng bề mặt (skin effect) và các giới hạn Nyquist. Trạm tiếp theo, 448G mỗi lane, rút tầm với xuống còn khoảng 1 mét hoặc ít hơn. Ở khoảng cách đó, backplane FR-4 cổ điển đã vô dụng: tín hiệu chết trước khi tới nơi.

Ngành công nghiệp có hai câu trả lời ứng viên. Thứ nhất: vắt kiệt đồng bằng vật liệu đặc biệt và sơ đồ điều chế dày đặc hơn. Thứ hai: nhảy sang quang học bên trong gói (co-packaged optics, CPO) hoặc quang tuyến tính (LPO). Câu chuyện phổ biến cho rằng quang học là tất yếu. Thực tế kinh tế cho rằng đồng vẫn chưa chịu thua.

Deep Dive: giải phẫu cuộc kháng cự của đồng

PAM6 bước lên sân khấu

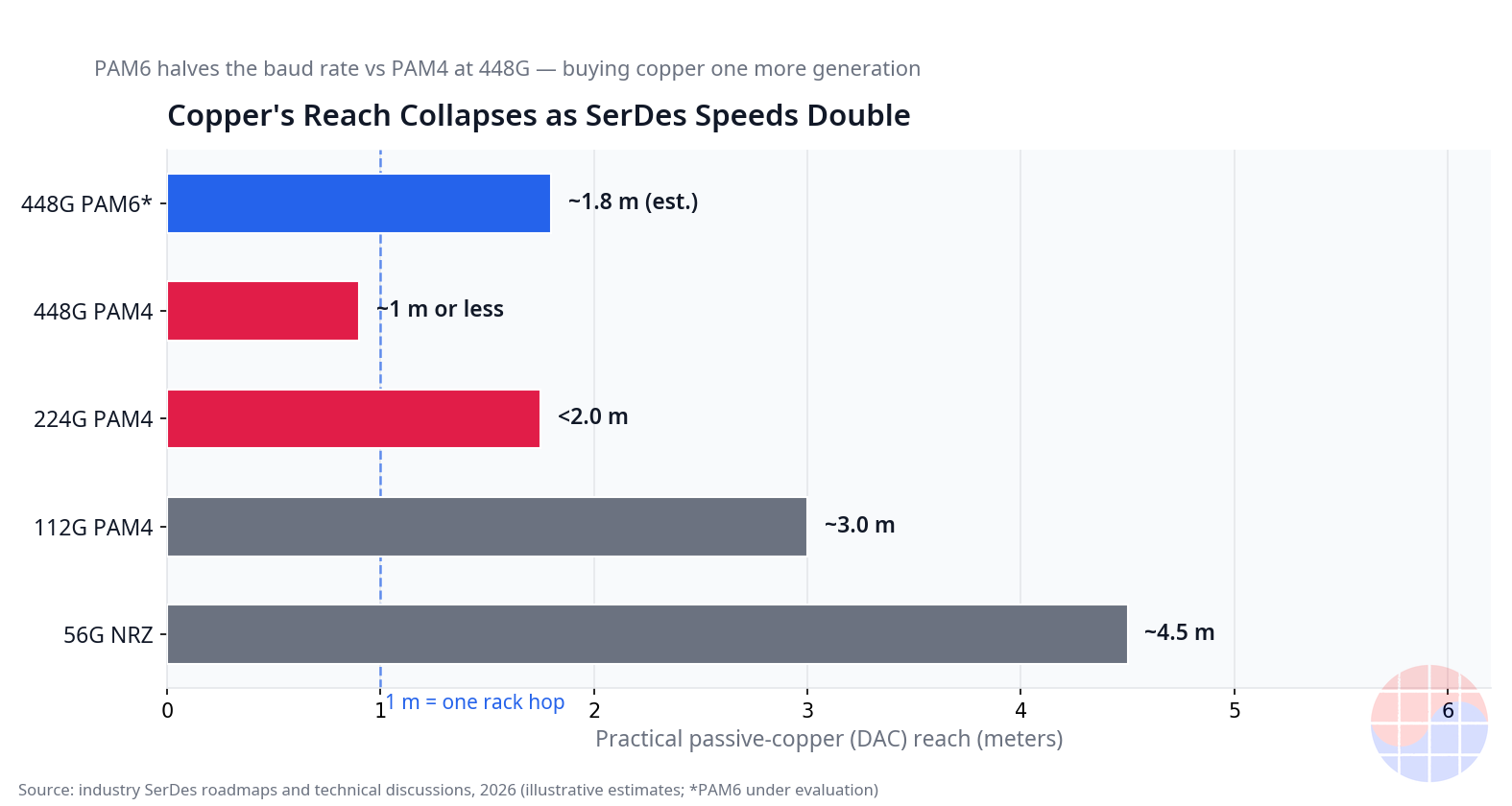

Tính đến tháng 10 năm 2026, ngành công nghiệp đang nghiêm túc đánh giá điều chế PAM6 cho 448G. Lập luận này mang tính số học: PAM4 mã hóa 2 bit mỗi ký hiệu; PAM6 mã hóa khoảng 2,58 bit mỗi ký hiệu (log₂6). Để đạt 448 Gbps mỗi lane, PAM4 đòi hỏi 224 GBaud —tốc độ ký hiệu khốc liệt đẩy yêu cầu băng thông kênh lên cao—. PAM6 hạ baud rate xuống còn khoảng 174 GBaud, giúp nới lỏng yêu cầu đối với kênh đồng đủ để tầm với ~1 mét vẫn khả thi.

Cái giá phải trả là độ phức tạp: PAM6 đòi hỏi bộ chuyển đổi ADC/DAC độ phân giải cao hơn, DSP mạnh mẽ hơn và ngân sách nhiễu chặt chẽ hơn nhiều. Nhưng ngành này đã từng trả phí qua đường một lần khi chuyển từ NRZ sang PAM4. Bộ máy cân bằng (FFE, DFE, CTLE) và sửa lỗi (FEC) đã tồn tại; vấn đề chỉ là mở rộng quy mô.

Hệ sinh thái PTFE bắt đầu tổ chức lại

Tại OCP Global Summit 2026, trong hệ sinh thái MGX, một bo mạch NVLink trên đế PTFE và một hộp cáp kết nối siêu mật độ (Ultra Dense Interconnect Cable Cartridge) đã được trình diễn. Mười ba công ty —từ PCB, vật liệu, đầu nối đến cáp— đã tham gia vào chuỗi này. Thông điệp rất rõ: đế PTFE, với hằng số điện môi thấp và hệ số tiêu hao tối thiểu, không còn là vật liệu ngách cho RF mà trở thành hạ tầng sản xuất cho 448G.

Điều này quan trọng vì chi phí kênh truyền mới là chiến trường thực sự. Backplane PTFE đắt hơn FR-4, nhưng rẻ hơn cả một bậc độ lớn so với việc thiết kế lại toàn bộ hệ thống quanh sợi quang, ghép quang và động cơ quang tử.

Quang học cũng tiến lên, nhưng vấp ở khâu kiểm thử

Quang học không đứng yên. Tháng 3 năm 2026, MACOM công bố driver 448G mỗi lane PAM4 (MAOM-025408 và MAOM-022404) với băng thông RF trên 120 GHz, hướng tới các bộ thu phát 1.6T và 3.2T. Và tại OFC 2025, Keysight, NTT và Lumentum đã trình diễn 448 Gbps quang học với PAM4 ở 224 GBaud. Quang tử hoạt động tốt trong phòng thí nghiệm.

Nút thắt cổ chai nằm ở chỗ khác: kiểm thử. Quá trình tăng sản lượng CPO không bị giới hạn bởi bản thân quang tử, mà bởi năng suất kiểm thử —kiểm thử PIC ở cấp độ tấm wafer, probing và gắn sợi quang (fiber attach)—. Mỗi động cơ quang đồng đóng gói phải được kiểm thử, hiệu chuẩn và ghép nối với độ chính xác cỡ micron, và chuỗi đó vẫn chưa mở rộng kịp tốc độ của dây chuyền lắp ráp đồng. Chừng nào kiểm thử chưa được công nghiệp hóa, CPO vẫn là công nghệ trình diễn với giá nguyên mẫu.

Phe ủng hộ CPO cũng có lý lẽ của mình

Công bằng mà nói: phe ủng hộ CPO sớm có những lập luận nặng ký. Công suất và mật độ. Mỗi lần chuyển đổi điện-quang-điện trong bộ thu phát cắm nóng đều đốt năng lượng mà khi nhân với hàng nghìn cổng trong rack 576 GPU, sẽ thành hàng megawatt và gánh nặng tản nhiệt mà thiết kế trung tâm dữ liệu phải gánh. Đưa quang học lại gần ASIC loại bỏ các tầng retiming và cắt giảm công suất mỗi bit một cách cấu trúc.

Vấn đề là thời điểm kinh tế: những khoản tiết kiệm đó chỉ thành hiện thực ở quy mô lớn, mà quy mô lớn chỉ đến khi tổng chi phí —bao gồm cả kiểm thử— giảm xuống dưới chi phí của đồng kéo dài. Đến hôm nay, điểm giao nhau đó vẫn chưa xảy ra.

Chase's Take: góc nhìn của kỹ sư tính toàn vẹn tín hiệu

Tôi đã dành nhiều năm ký signoff STA cho các thiết kế mà ở đó biên độ pico giây quyết định chip sống hay chết. Tính toàn vẹn tín hiệu ở 448G nghe rất quen thuộc: vẫn là trò chơi ngân sách ấy, chỉ khác là chơi trên từng centimet đồng thay vì từng micron silic.

Nhận định của tôi: PAM6 cho 448G khả thi về kỹ thuật nhưng khó chịu về kinh tế đối với tất cả mọi người —trừ những kẻ bán hệ sinh thái: vật liệu PTFE, đầu nối mật độ cao, DSP—. Đây là lần vắt kiệt cuối cùng của đồng, và những lần vắt kiệt cuối cùng luôn sinh lợi nhất cho các hãng đương nhiệm vì tái sử dụng nhà máy, chuỗi cung ứng và quan trọng nhất là tri thức kiểm thử đã khấu hao xong.

Ngược lại, CPO đòi hỏi xây lại chuỗi kiểm thử từ con số không: kiểm thử PIC cấp wafer với ghép quang, burn-in laser, hiệu chuẩn từng đơn vị. Đó không phải bài toán vật lý; đó là bài toán capex và đường cong học tập. Theo kinh nghiệm của tôi, đường cong học tập về kiểm thử là chậm nhất trong toàn ngành vì mỗi lỗi hỏng là một yield mất đi mà chẳng ai muốn ký nhận.

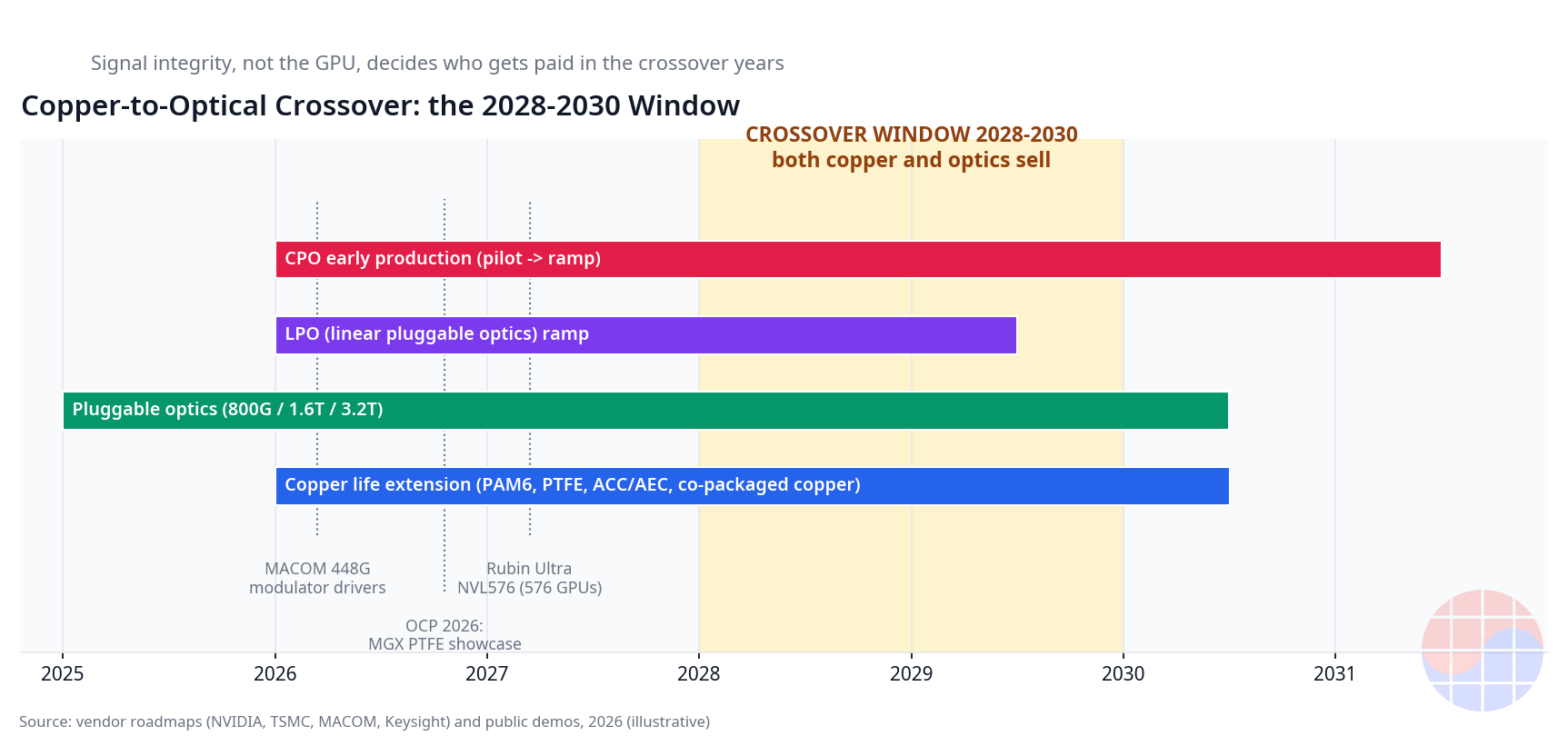

Dự đoán: đồng thắng thêm 1–2 thế hệ nữa trong miền nội rack (tới ~1 mét), quang tuyến tính (LPO) sẽ nuốt trước liên rack nơi đồng không còn với tới, và CPO toàn diện phải chờ ai đó giải được bài toán kiểm thử với chi phí ngang đồng. Kẻ nào giải được kiểm thử PIC cấp wafer ở quy mô lớn sẽ là kẻ chiếm biên lợi nhuận của quá trình chuyển đổi —chứ không phải kẻ có bộ điều chế tốt nhất.

Implications: ai kiếm tiền ở điểm giao nhau

Với nhà đầu tư: giai đoạn 2026–2028 thưởng cho chuỗi đồng kéo dài —đế low-loss, đầu nối, hệ cáp mật độ cao và DSP cho PAM6—. CPO là một call option đặt cược vào kiểm thử: hấp dẫn, nhưng đừng dốc phần lớn vốn cho đến khi thấy năng suất kiểm thử ở quy mô lớn. Các driver 448G tháng 3 năm 2026 (MACOM và các hãng khác) là tín hiệu cho thấy hệ sinh thái điện đã bắt đầu kiếm tiền từ thế hệ này.

Với đơn vị vận hành trung tâm dữ liệu: thiết kế rack 576 GPU hôm nay buộc phải có quyết định kiến trúc với tầm nhìn 5 năm. Chọn đồng kéo dài, rủi ro là lỗi thời ở thế hệ tiếp theo; chọn CPO sớm, rủi ro là chi phí và nguồn cung. Nước đi thực dụng: kiến trúc mô-đun nơi miền quang-điện có thể hoán đổi cho nhau —hộp kết nối mật độ cao mà hệ sinh thái MGX trình diễn đang chỉ đúng hướng đó—.

Với Hàn Quốc: làn sóng mở rộng trung tâm dữ liệu AI tại Hàn Quốc —với nền tảng bộ nhớ HBM và chuỗi đóng gói tiên tiến— cũng diễn ra tại chính điểm giao nhau này. Một đơn vị vận hành Hàn Quốc đặt cược hôm nay vào hạ tầng đồng kéo dài sẽ mua được thời gian và capex có thể dự đoán; kẻ nhảy thẳng sang CPO mua quyền lựa chọn công nghệ với giá của người tiên phong. Quyết định này không mang tính kỹ thuật mà là bài toán bảng cân đối: và ở thị trường nơi bộ nhớ đã chứng minh kiểm thử và yield quyết định kẻ thắng, đánh giá thấp nút thắt kiểm thử quang học sẽ là lặp lại lịch sử của người khác.

Với chuỗi cung ứng: mười ba công ty đã cùng hội tụ trong hệ sinh thái PTFE/cáp mật độ cao là tín hiệu thị trường mạnh nhất. Khi PCB, vật liệu, đầu nối và cáp cùng chuyển động, đó không phải thí nghiệm: đó là một đợt tăng sản lượng đang hình thành.

Lưu ý: phân tích này dựa trên thông tin công khai tính đến tháng 10 năm 2026 và các ước tính kỹ thuật tiêu chuẩn của ngành; lộ trình sản phẩm và lịch trình ứng dụng có thể thay đổi.
