Hybrid bonding: Vì sao khó hoàn thiện đến vậy — và vì sao nó quyết định HBM4 16 lớp

Tóm tắt 30 giây

Cuộc đua bộ nhớ trong kỷ nguyên AI có thể không thuộc về người có transistor tốt nhất — mà thuộc về người xếp chồng chip giỏi nhất. Hybrid bonding, kỹ thuật nối trực tiếp đồng-đồng mà không cần hàn, kéo pitch kết nối từ khoảng 40 µm (microbump) xuống dưới 10 µm và nhân mật độ kết nối giữa các die lên hơn mười lần. Đây là cánh cửa dẫn tới HBM4 16 lớp (256 Gb mỗi ngăn xếp), DRAM 3D và tích hợp logic-trên-bộ nhớ thực sự.

Vấn đề nằm ở khâu thực thi: làm được điều này ở quy mô công nghiệp đòi hỏi căn chỉnh tấm wafer 300 mm với độ chính xác dưới 100 nm, đánh bóng đồng ở cấp nanomet (CMP), hoạt hóa bề mặt bằng plasma, vận hành gần như không hạt bụi, và ủ nhiệt (anneal) mà không làm hỏng DRAM. Mỗi công đoạn đều đánh đổi tốc độ sản xuất (throughput) lấy tỷ lệ đạt (yield). Vì vậy, tính đến 14/10/2026, chỉ một nhóm nhỏ công ty làm chủ được quy trình này ở quy mô lớn — và đó cũng là lý do sổ đơn hàng thiết bị bonding, CMP và đo lường trở thành chỉ báo sớm mà mọi nhà đầu tư bán dẫn nên theo dõi.

Bối cảnh

Suốt một thập kỷ, bộ nhớ băng thông cao (HBM) phát triển bằng cách xếp chồng các die DRAM nối với nhau qua microbump hàn và xuyên qua bằng TSV. Cách làm này đã thành công: từ HBM đời đầu đến HBM3E, ngành công nghiệp đi từ ngăn xếp 4 lớp lên 12 lớp. Nhưng microbump đã chạm trần vật lý. Với pitch ~40 µm, mỗi điểm nối ngốn quá nhiều silic, mang theo ký sinh điện và giới hạn số đường dữ liệu có thể đi qua giữa bộ nhớ và bộ xử lý. HBM4 tăng gấp đôi bus lên 2048 bit và nhắm tới ~2 TB/s mỗi ngăn xếp; ở 16 lớp, hình học của microbump đơn giản là không còn hợp lý — cả về chiều cao ngăn xếp lẫn mật độ.

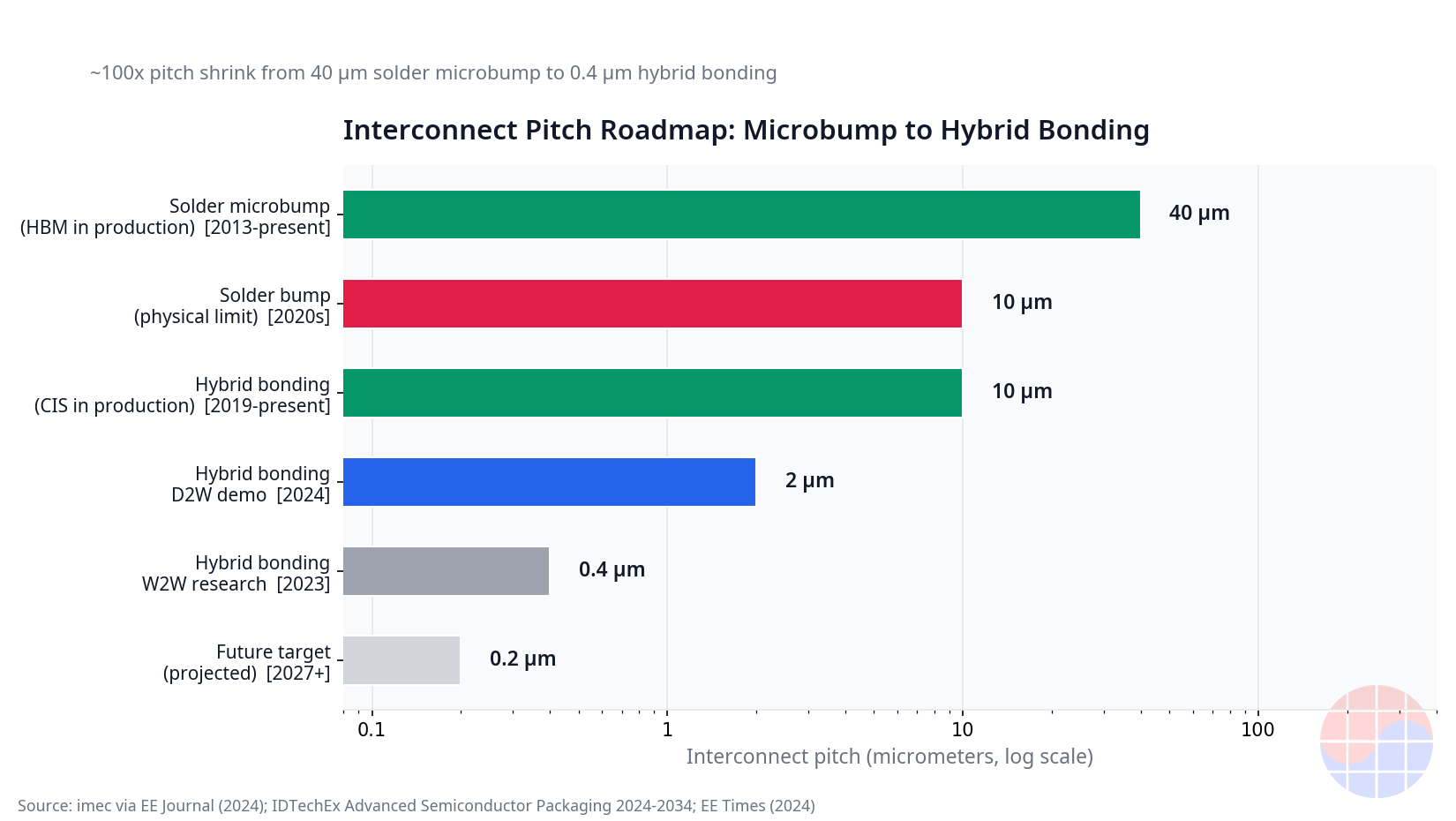

Hybrid bonding cho hàn vào dĩ vãng. Hai bề mặt — oxit gặp oxit, đồng gặp đồng — bám nhau trước bằng lực van der Waals ở nhiệt độ phòng, rồi được ủ nhiệt để các hạt đồng hòa vào nhau thành một kết nối đặc. Không còn bump, pitch rơi xuống dưới 10 µm (ngành hiện vận hành ở 4–9 µm, lộ trình hướng tới dưới 2 µm), ký sinh sụt giảm mạnh và ngăn xếp mỏng hơn. Đây không phải lời hứa phòng thí nghiệm: NAND dùng kiến trúc nối lai đã sản xuất hàng loạt nhiều năm, còn bộ xử lý dùng cache 3D xếp chồng bằng hybrid bonding (TSMC SoIC, AMD 3D V-Cache) đã bán ra thị trường từ 2022. Câu hỏi giờ không còn là kỹ thuật có hoạt động hay không — mà là ai đủ sức vận hành nó với tỷ lệ đạt và chi phí mà bộ nhớ commodity đòi hỏi.

Phân tích chuyên sâu

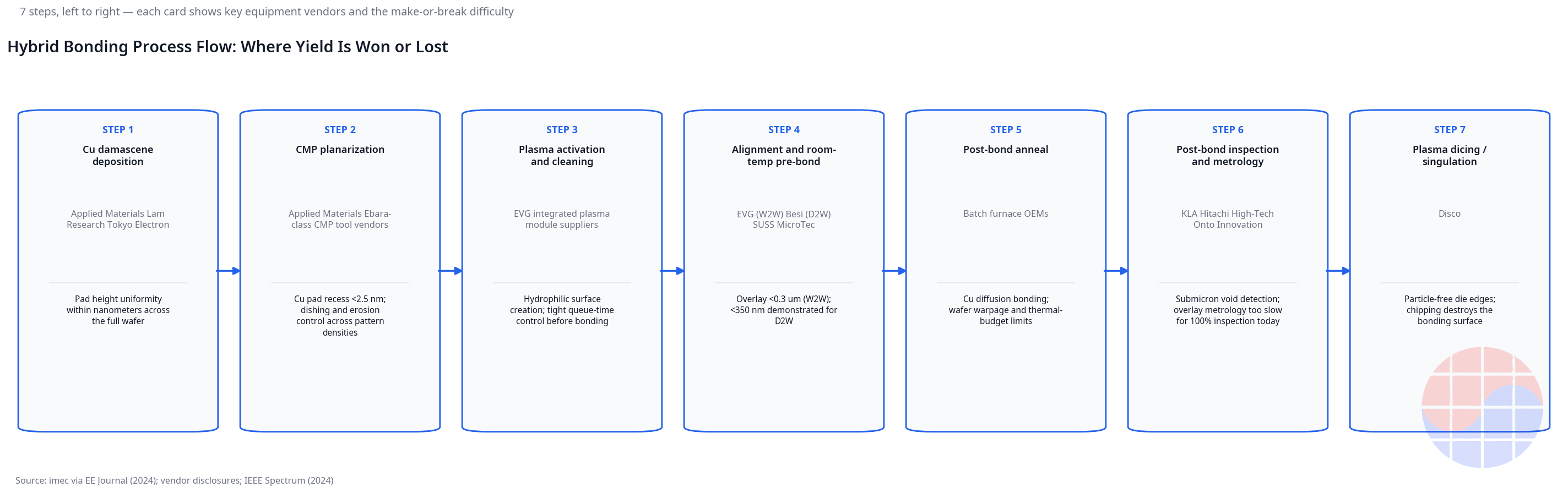

Sáu trận chiến khiến quy trình này khó đến vậy

1. Căn chỉnh (overlay) dưới 100 nm. Để nối hai tấm wafer 300 mm sao cho hàng triệu pad đồng chỉ vài micromet trùng khít, độ chính xác căn chỉnh phải dưới 100 nm trên toàn bộ wafer. Wafer bị cong vênh (bow/warp), giãn nở theo nhiệt độ và mang ứng suất từ các công đoạn trước. Mỗi một phần mười micromet lệch là một pad mất tiếp xúc. Máy bonding thế hệ mới hiệu chỉnh biến dạng theo thời gian thực, nhưng cửa sổ quy trình cực kỳ hẹp.

2. CMP và hiện tượng "dishing" của đồng. Trước khi nối, cả hai bề mặt phải phẳng ở cấp nanomet. Đánh bóng hóa-cơ (CMP) khiến pad đồng hơi lõm hoặc hơi nhô so với lớp oxit — chênh lệch vài nanomet quyết định đồng có tiếp xúc được sau ủ nhiệt hay không. Nếu đánh bóng khoét đồng quá sâu (dishing) hoặc ăn mòn oxit xung quanh, mối nối hỏng. Làm chủ hóa chất slurry, áp lực và độ đồng đều trên wafer 300 mm là tay nghề được rèn qua hàng nghìn wafer.

3. Hoạt hóa bằng plasma. Lớp oxit phải trở nên ưa nước để độ bám ở nhiệt độ phòng đủ chắc. Plasma giải quyết việc này, nhưng bề mặt đã hoạt hóa có "hạn sử dụng": quá queue time, chất lượng sụp đổ. Hậu cần bên trong phòng sạch vì thế trở thành một phần của quy trình.

4. Hạt bụi — kẻ thù vô hình. Một hạt bụi dưới micromet kẹt giữa hai wafer tạo ra một lỗ rỗng (void) có thể phá hỏng vùng rộng xung quanh. Hybrid bonding đòi hỏi độ sạch gần phòng sạch cấp 1 và kiểm tra khuyết tật ở mức ám ảnh. Chi phí không chỉ nằm ở lọc không khí — mà ở việc phát hiện những thứ gần như không thiết bị nào nhìn thấy.

5. Ủ nhiệt (anneal). Sau khi tiền nối, ủ nhiệt ở 150–350 °C giúp hạt đồng lớn dần và hàn kín kết nối. Nhưng DRAM nhạy với ngân sách nhiệt: quá nóng sẽ làm suy giảm khả năng lưu giữ của ô nhớ. Tìm ra công thức — nhiệt độ, thời gian, môi trường — vừa nung chảy đồng vừa không "nấu chín" bộ nhớ là sự đánh đổi mà mỗi nhà sản xuất coi như bí mật công nghiệp.

6. Throughput đối đầu yield: quyết định chiến lược. Có hai hướng: nối wafer-với-wafer (wafer-to-wafer, nhanh nhưng một die lỗi sẽ "kéo chết" cả cặp) hoặc die-với-wafer (die-to-wafer, cho phép chỉ dùng die tốt đã biết — KGD — nhưng chậm hơn). Hybrid bonding cũng xử lý ít wafer mỗi giờ hơn dây chuyền hàn nóng chảy (reflow) truyền thống. Mỗi nhà sản xuất đứng ở đâu trên đường cong này sẽ định hình cấu trúc chi phí của họ.

Ai bán xẻng: thị trường thiết bị theo từng công đoạn

Mỗi trận chiến đều có nhà cung cấp riêng — và đó chính là góc nhìn kinh doanh. Ở mảng máy bonding, EV Group, Applied Materials, Besi và ASMPT cạnh tranh; ở mảng CMP, Applied Materials và Ebara; ở mảng đo lường và kiểm tra (xác minh overlay, phát hiện void bằng kính hiển vi âm thanh và hồng ngoại), KLA, Onto Innovation và Camtek. Đây là thị trường ngách trong WFE, nhưng giá mỗi máy rất cao và — điểm mấu chốt — đi kèm doanh thu định kỳ từ dịch vụ, linh kiện và cập nhật công thức quy trình. Ai vượt qua vòng thẩm định máy bonding ở một hãng bộ nhớ lớn sẽ chắc suất đơn hàng nối tiếp nhiều năm.

Góc nhìn Hàn Quốc rất trực diện. Hanmi Semiconductor, hãng Hàn Quốc dẫn đầu về máy bonding nén nhiệt (TC) cho HBM — công nghệ đã xếp chồng nên HBM3E —, đang phát triển thiết bị hybrid bonding để không bị bỏ lại trong cuộc chuyển đổi. Nếu HBM4 16 lớp chuyển sang nối lai, Hanmi phải lọt vào danh sách ngắn nhà cung cấp đạt chuẩn; nếu không, "địa bàn" TC bonding của họ sẽ bị xói mòn. Với nhà đầu tư, đây là canh bạc thiết bị dễ đọc nhất trong chu kỳ HBM4.

HBM4 16 lớp: đã xác nhận và vẫn là tin đồn

Cần tách bạch sự thật khỏi kỳ vọng, tính đến 14/10/2026. Đã xác nhận: SK hynix hoàn tất phát triển HBM4 12 lớp (192 Gb, 24 GB mỗi ngăn xếp) và công bố bắt đầu cung ứng cho khách hàng; chuẩn HBM4 với bus 2048 bit đã công khai. Đang phát triển / mục tiêu đã công bố: bản 16 lớp (256 Gb, 32 GB), được ngành xem là ứng viên tự nhiên cho hybrid bonding nhờ mật độ và chiều cao ngăn xếp. Chưa được xác nhận công khai: lịch trình thẩm định hàng loạt chính xác, cũng như tỷ trọng sản lượng 16 lớp dùng nối lai so với microbump tiên tiến. Ai đưa ra ngày tháng chắc nịch như sự thật thì đang bán tin đồn dưới dạng dữ liệu.

Góc nhìn của Chase

Luận điểm của tôi: hybrid bonding không phải một cỗ máy, mà là một con hào. Không máy bonding đơn lẻ nào bảo đảm điều gì — lợi thế nằm ở công thức trọn bộ (CMP, hoạt hóa, căn chỉnh, ủ nhiệt) gắn với vòng lặp đo lường học hỏi từ mỗi wafer. Tri thức này mang tính ngầm (tacit), tích lũy theo sản lượng và không thể mua bằng một tờ séc capex. Vì vậy người thắng sẽ ít, và phần thưởng cho kẻ về đích đầu tiên là rất lớn.

Dưới lăng kính kinh doanh, có ba ứng viên thắng cuộc. Thứ nhất, nhà cung cấp thiết bị có sẵn cơ sở lắp đặt: mỗi điểm yield họ mang lại biến thành dịch vụ định kỳ. Thứ hai, hãng bộ nhớ đầu tiên vượt thẩm định HBM4 16 lớp với yield tốt — họ sẽ định giá chuẩn cho cả chu kỳ. Thứ ba, Hàn Quốc như một hệ sinh thái: Samsung cần hybrid bonding cho DRAM 3D (transistor kênh dọc mà họ đang nghiên cứu để xếp ô nhớ như NAND 3D), còn SK hynix cần nó để giữ ngôi đầu HBM. Quốc gia thống trị bộ nhớ không thể để mất công nghệ quyết định thế hệ tiếp theo.

Một ghi chú từ góc độ kỹ sư: trong nhà máy, hybrid bonding giống một bài phân tích thời gian tĩnh (STA) ở quy mô cơ khí — mọi thứ đều là ngân sách dung sai — hơn là chuyện "dán hai thứ lại với nhau". Ai hiểu điều này sẽ hiểu vì sao yield cần hàng năm trời, chứ không phải vài quý, để chín muồi.

Hệ quả

Với nhà đầu tư. Tín hiệu sớm không nằm ở thông cáo báo chí mà ở sổ đơn hàng: tỷ lệ book-to-bill của nhà cung cấp bonding và đo lường đi trước đợt tăng tốc HBM4 16 lớp khoảng 6–9 tháng. Tín hiệu thứ hai: thông báo thẩm định đạt (không phải "đang phát triển") từ các hãng bộ nhớ. Rủi ro: đường cong học hỏi về yield có thể làm chậm đợt tăng tốc và bào mòn biên lợi nhuận; phân khúc đóng gói tiên tiến trong WFE cũng đang được định giá với kỳ vọng cao — bất kỳ chậm trễ nào cũng bị trừng phạt.

Với ngành công nghiệp. Vốn đầu tư (capex) cho bộ nhớ sẽ tiếp tục dịch chuyển từ front-end sang đóng gói tiên tiến: giá trị chảy về tay ai làm chủ kết nối. Người thiết kế hệ thống nên mặc định rằng tích hợp logic-trên-bộ nhớ với pitch dưới 10 µm sẽ thành lựa chọn thiết kế thực tế trước khi thập kỷ này khép lại, và lên kế hoạch phân hoạch chip ngay từ khâu kiến trúc. Còn với Hàn Quốc, hệ quả mang tính chiến lược: chủ quyền bộ nhớ đi qua làm chủ mối nối, không chỉ transistor.

Ghi chú: thị phần thiết bị và lịch trình HBM4 16 lớp dựa trên các công bố công khai và báo cáo ngành có đến 14/10/2026, có thể thay đổi.

Câu hỏi thường gặp

Hybrid bonding chính xác là gì và khác microbump ở điểm nào?

Hybrid bonding nối trực tiếp hai bề mặt — điện môi gặp điện môi, đồng gặp đồng — không cần hàn hay bump. Microbump dùng viên hàn với pitch ~40 µm; hybrid bonding xuống dưới 10 µm, nhân mật độ kết nối lên hơn mười lần, giảm ký sinh và cho ngăn xếp mỏng hơn. Khác biệt như giữa "nối các chip" với "hòa chúng thành một".

Nếu vật lý đã rõ, sao ít công ty làm chủ được?

Vì thách thức không phải vật lý mà là kiểm soát quy trình ở cấp nanomet, duy trì qua hàng nghìn wafer: căn chỉnh dưới 100 nm, dishing CMP kiểm soát ở cấp nanomet, cửa sổ thời gian sau hoạt hóa plasma, hạt bụi gần như bằng không, và ủ nhiệt vừa nung chảy đồng vừa không hỏng DRAM. Các biến số tương tác lẫn nhau, còn tri thức mang tính ngầm: giành được bằng sản lượng, không mua được.

Có chắc HBM4 16 lớp sẽ dùng hybrid bonding?

Chưa chắc chắn hoàn toàn. Điều đã xác nhận tính đến tháng 10/2026 là HBM4 12 lớp (192 Gb) đang được cung ứng; bản 16 lớp (256 Gb) là mục tiêu đã công bố và là ứng viên tự nhiên cho hybrid bonding nhờ mật độ và chiều cao. Nhưng lịch thẩm định hàng loạt và tỷ trọng chính xác giữa nối lai với microbump tiên tiến chưa được xác nhận công khai. Hãy theo dõi thông báo đạt thẩm định, đừng theo dõi ý định.

Nhà đầu tư nên theo dõi gì từ giờ?

Ba điều: (1) book-to-bill của nhà cung cấp máy bonding, CMP và đo lường — đi trước đợt tăng tốc 6–9 tháng; (2) thông báo đạt thẩm định HBM4 16 lớp từ các hãng bộ nhớ; và (3) tại Hàn Quốc, tiến triển của Hanmi Semiconductor về thiết bị hybrid bonding, vì "địa bàn" TC bonding của họ phụ thuộc vào việc không bị bỏ lại trong cuộc chuyển đổi này.
