Hybrid Bonding: Mengapa Begitu Sulit Disempurnakan — dan Mengapa Ia Menentukan HBM4 16-Lapis

Ringkasan 30 detik

Pemenang perebutan memori di era AI mungkin bukan pemilik transistor terbaik — melainkan pemilik penumpukan chip terbaik. Hybrid bonding, penyambungan langsung tembaga-ke-tembaga tanpa solder, memangkas pitch interkoneksi dari sekitar 40 µm (microbump) menjadi di bawah 10 µm dan melipatgandakan kerapatan sambungan antar-die lebih dari sepuluh kali lipat. Inilah gerbang menuju HBM4 16-lapis (256 Gb per tumpukan), DRAM 3D, dan integrasi logic-on-memory yang sesungguhnya.

Tantangannya: mengeksekusi ini dalam skala industri menuntut penyelarasan wafer 300 mm dengan akurasi di bawah 100 nm, pemolesan tembaga presisi nanometer (CMP), aktivasi permukaan dengan plasma, operasi nyaris tanpa partikel, dan anneal yang tidak merusak DRAM. Setiap tahap mempertukarkan kecepatan produksi (throughput) dengan hasil produksi (yield). Maka per 14 Oktober 2026, hanya segelintir perusahaan yang menguasainya dalam volume — dan karena itu pula order book peralatan bonding, CMP, dan metrologi menjadi indikator awal yang wajib dipantau setiap investor semikonduktor.

Latar belakang

Selama satu dekade, memori ber-bandwidth tinggi (HBM) tumbuh dengan menumpuk die DRAM yang disambung microbump solder dan ditembus TSV. Strateginya berhasil: dari HBM generasi awal hingga HBM3E, industri bergerak dari tumpukan 4-lapis ke 12-lapis. Namun microbump telah menyentuh plafon fisik. Dengan pitch ~40 µm, setiap sambungan memakan silikon terlalu banyak, membawa parasit elektrik, dan membatasi berapa banyak jalur data yang bisa menyeberang antara memori dan prosesor. HBM4 menggandakan bus hingga 2048 bit dan membidik ~2 TB/s per tumpukan; pada 16 lapis, geometri microbump sudah tidak masuk akal — baik dari sisi tinggi tumpukan maupun kerapatan.

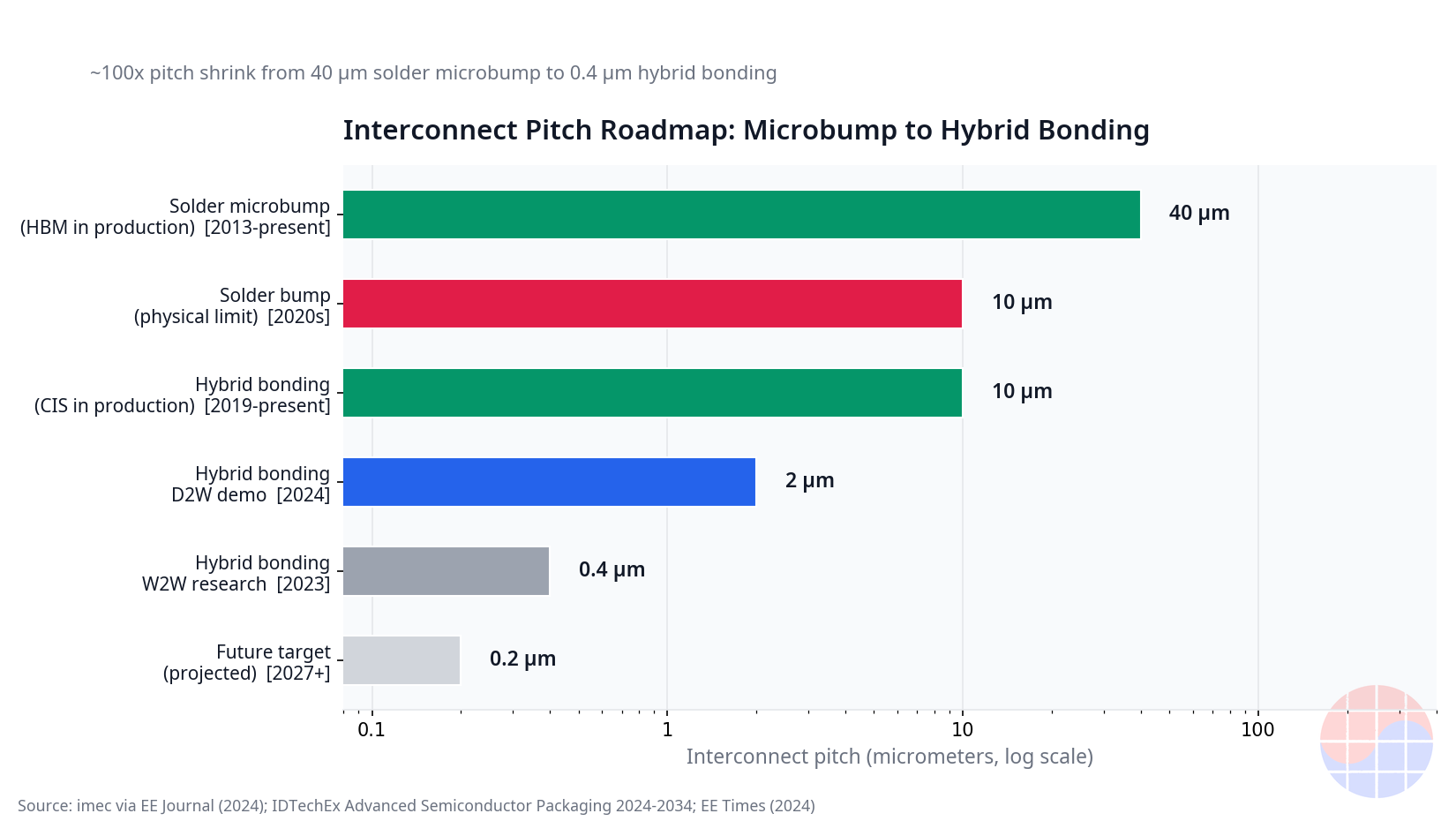

Hybrid bonding memensiunkan solder. Dua permukaan — oksida lawan oksida, tembaga lawan tembaga — menempel dulu lewat gaya van der Waals pada suhu ruang, lalu di-anneal hingga butir tembaga menyatu menjadi interkoneksi padat. Tanpa bump, pitch jatuh di bawah 10 µm (industri kini beroperasi pada 4–9 µm, dengan peta jalan menuju di bawah 2 µm), parasit anjlok, dan tumpukan menjadi lebih tipis. Ini bukan janji laboratorium: NAND berarsitektur ikatan hibrida sudah diproduksi massal bertahun-tahun, dan prosesor dengan cache 3D bertumpuk via hybrid bonding (TSMC SoIC, AMD 3D V-Cache) beredar di pasar sejak 2022. Pertanyaannya bukan lagi apakah tekniknya bekerja — melainkan siapa yang mampu menjalankannya dengan yield dan biaya yang dituntut memori komoditas.

Bedah mendalam

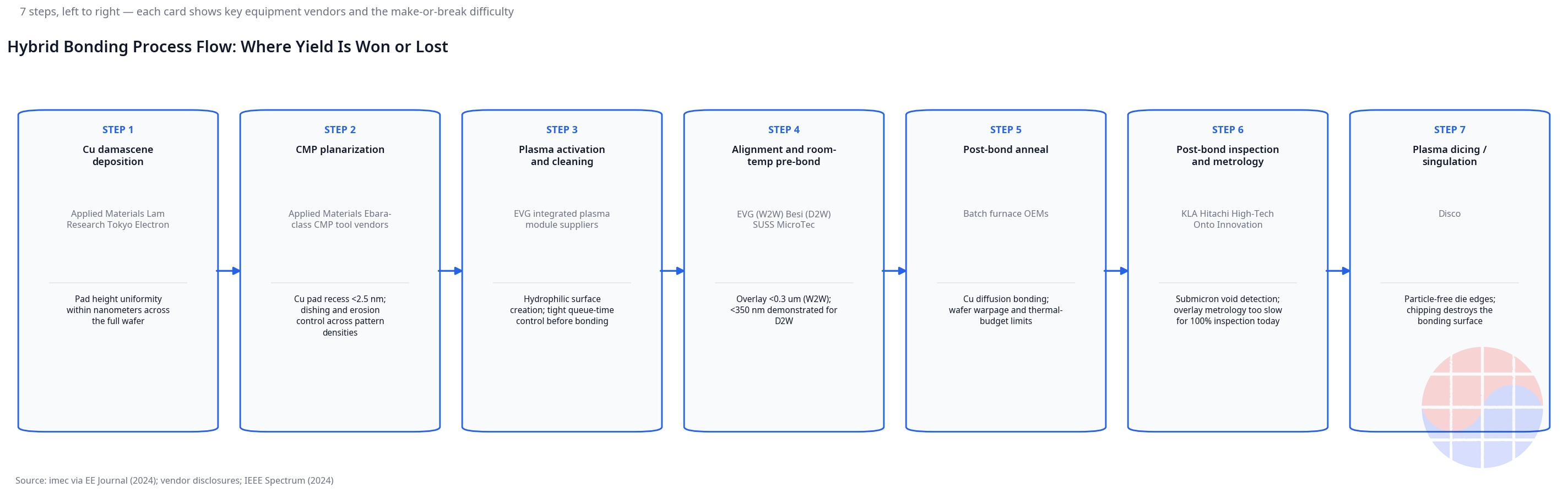

Enam pertempuran yang membuatnya begitu sulit

1. Penyelarasan (overlay) di bawah 100 nm. Menyatukan dua wafer 300 mm sehingga jutaan pad tembaga berukuran beberapa mikrometer bertemu presisi menuntut akurasi penyelarasan di bawah 100 nm di seluruh wafer. Wafer melengkung (bow/warp), memuai karena suhu, dan menyimpan tegangan dari tahap-tahap sebelumnya. Setiap sepersepuluh mikrometer yang meleset berarti satu pad gagal kontak. Bonder generasi terbaru mengoreksi distorsi secara real-time, tetapi jendela prosesnya sangat sempit.

2. CMP dan "dishing" tembaga. Sebelum disatukan, kedua permukaan harus rata pada skala nanometer. Pemolesan kimia-mekanis (CMP) membuat pad tembaga sedikit lebih rendah atau sedikit menonjol dari oksida — selisih beberapa nanometer menentukan apakah tembaga akan berkontak setelah anneal. Jika pemolesan mengeruk tembaga terlalu dalam (dishing) atau mengikis oksida di sekitarnya, sambungan gagal. Menguasai kimia slurry, tekanan, dan keseragaman pada 300 mm adalah keahlian yang ditempa lewat ribuan wafer.

3. Aktivasi plasma. Oksida harus menjadi hidrofilik agar adhesi pada suhu ruang kuat. Plasma menyelesaikannya, tetapi permukaan yang teraktivasi punya masa kedaluwarsa: lewat dari queue time, kualitasnya runtuh. Logistik di dalam ruang bersih pun menjadi bagian dari proses.

4. Partikel, musuh tak kasatmata. Satu partikel submikrometer yang terjepit di antara wafer menciptakan rongga (void) yang dapat merusak area luas di sekitarnya. Hybrid bonding menuntut kebersihan mendekati ruang bersih kelas 1 dan inspeksi cacat yang obsesif. Biayanya bukan sekadar menyaring udara — melainkan mendeteksi apa yang nyaris tak terlihat oleh peralatan mana pun.

5. Anneal. Setelah pra-ikatan, anneal pada 150–350 °C menumbuhkan butir tembaga dan menyegel interkoneksi. Namun DRAM sensitif terhadap anggaran termal: panas berlebih merusak retensi sel. Menemukan resep — suhu, waktu, atmosfer — yang menyatukan tembaga tanpa "memasak" memori adalah kompromi yang diperlakukan setiap produsen sebagai rahasia industri.

6. Throughput lawan yield: keputusan strategis. Ada dua jalur: menyatukan wafer-dengan-wafer (wafer-to-wafer, cepat, tetapi satu die cacat menghukum pasangannya) atau die-dengan-wafer (die-to-wafer, memungkinkan pemakaian hanya die baik yang sudah dikenal — KGD — tetapi lebih lambat). Hybrid bonding pun memproses wafer per jam lebih sedikit daripada lini reflow konvensional. Di mana setiap produsen memosisikan diri pada kurva ini menentukan struktur biayanya.

Siapa menjual cangkulnya: pasar peralatan per tahap

Setiap pertempuran punya pemasoknya — dan di situlah pembacaan bisnisnya. Untuk bonder, bersaing EV Group, Applied Materials, Besi, dan ASMPT; untuk CMP, Applied Materials dan Ebara; untuk metrologi dan inspeksi (verifikasi overlay, deteksi void via mikroskop akustik dan inframerah), KLA, Onto Innovation, dan Camtek. Ini ceruk di dalam WFE, tetapi harga per alat sangat tinggi dan — poin krusial — ada pendapatan berulang dari servis, suku cadang, dan pembaruan resep proses. Siapa yang lolos kualifikasi bonder-nya di produsen memori besar mengamankan order susulan bertahun-tahun.

Sudut pandang Koreanya lugas. Hanmi Semiconductor, pemimpin Korea untuk bonder kompresi termal (TC) HBM — teknologi yang menumpuk HBM3E — tengah mengembangkan peralatan hybrid bonding agar tidak tertinggal dalam transisi. Jika HBM4 16-lapis bermigrasi ke ikatan hibrida, Hanmi harus masuk daftar pendek pemasok terkualifikasi; jika tidak, waralaba TC bonding-nya tergerus. Bagi investor, inilah taruhan peralatan paling mudah dibaca dalam siklus HBM4.

HBM4 16-lapis: yang terkonfirmasi lawan yang masih rumor

Penting memisahkan fakta dari ekspektasi, per 14 Oktober 2026. Terkonfirmasi: SK hynix merampungkan pengembangan HBM4 12-lapis (192 Gb, 24 GB per tumpukan) dan mengumumkan dimulainya pasokan ke pelanggan; standar HBM4 dengan bus 2048 bit bersifat publik. Dalam pengembangan / target yang diumumkan: versi 16-lapis (256 Gb, 32 GB), yang dipandang industri sebagai wahana alami hybrid bonding karena kerapatan dan tinggi tumpukan. Belum terkonfirmasi publik: jadwal pasti kualifikasi massal maupun porsi produksi 16-lapis yang memakai ikatan hibrida versus microbump canggih. Siapa pun yang menyajikan tanggal pasti sebagai fakta sedang menjual rumor sebagai data.

Sudut pandang Chase

Tesis saya: hybrid bonding bukan sekadar alat, melainkan parit pertahanan (moat). Tidak ada bonder tunggal yang menjamin apa pun — keunggulan ada pada resep lengkap (CMP, aktivasi, penyelarasan, anneal) yang terhubung ke loop metrologi yang belajar dari setiap wafer. Pengetahuan ini bersifat tacit, terakumulasi lewat volume, dan tidak bisa dibeli dengan cek belanja modal (capex). Karena itu pemenangnya akan sedikit dan hadiah bagi yang pertama tiba sangat besar.

Dari kacamata bisnis, ada tiga calon pemenang. Pertama, pemasok peralatan dengan basis terpasang: setiap poin yield yang mereka berikan berubah menjadi servis berulang. Kedua, produsen memori yang pertama lolos kualifikasi HBM4 16-lapis dengan yield sehat — ia akan menetapkan harga acuan siklus ini. Ketiga, Korea sebagai ekosistem: Samsung membutuhkan hybrid bonding untuk DRAM 3D-nya (transistor kanal vertikal yang ditelitinya untuk menumpuk sel seperti NAND 3D), dan SK hynix membutuhkannya untuk mempertahankan kepemimpinan HBM. Negara yang menguasai memori tidak boleh kehilangan teknologi yang menentukan generasi berikutnya.

Catatan dari sisi insinyur: di pabrik, hybrid bonding lebih mirip analisis timing statis (STA) dalam skala mekanis — semuanya soal anggaran toleransi — ketimbang sekadar "menempel dua benda". Siapa yang memahami ini akan paham mengapa yield butuh waktu bertahun-tahun, bukan kuartal, untuk matang.

Implikasi

Bagi investor. Sinyal awalnya bukan siaran pers, melainkan buku pesanan: rasio book-to-bill pemasok bonding dan metrologi mendahului ramp HBM4 16-lapis sekitar 6–9 bulan. Sinyal kedua: pengumuman kualifikasi (bukan "pengembangan") oleh produsen memori. Risiko: kurva belajar yield dapat menunda ramp dan menekan margin; dan segmen pengemasan canggih di dalam WFE sudah menghargai ekspektasi tinggi — setiap keterlambatan akan dihukum pasar.

Bagi industri. Belanja modal memori akan terus bergeser dari front-end ke pengemasan canggih: nilai bergerak ke siapa yang menguasai interkoneksi. Perancang sistem sebaiknya berasumsi integrasi logic-on-memory dengan pitch di bawah 10 µm akan menjadi opsi desain yang nyata sebelum dekade ini berakhir, dan merencanakan partisi chip sejak tahap arsitektur. Dan bagi Korea, implikasinya strategis: kedaulatan memori melewati penguasaan ikatan, bukan sekadar transistor.

Catatan: pangsa pasar peralatan dan jadwal HBM4 16-lapis merujuk pada pengumuman publik dan laporan industri yang tersedia per 14 Oktober 2026 dan dapat berubah.

Pertanyaan umum

Apa sebenarnya hybrid bonding dan apa bedanya dengan microbump?

Hybrid bonding menyatukan dua permukaan secara langsung — dielektrik lawan dielektrik, tembaga lawan tembaga — tanpa solder maupun bump. Microbump memakai bola solder dengan pitch ~40 µm; hybrid bonding turun di bawah 10 µm, melipatgandakan kerapatan interkoneksi lebih dari sepuluh kali, menekan parasit, dan memungkinkan tumpukan lebih tipis. Bedanya seperti "menghubungkan chip" versus "meleburkannya".

Jika fisikanya sudah diketahui, mengapa hanya sedikit perusahaan yang menguasainya?

Karena tantangannya bukan fisika, melainkan kendali proses skala nanometer yang bertahan ribuan wafer: penyelarasan sub-100 nm, dishing CMP yang dikendalikan dalam nanometer, jendela waktu setelah aktivasi plasma, partikel nyaris nol, dan anneal yang menyatukan tembaga tanpa merusak DRAM. Variabel-variabelnya saling berinteraksi, dan pengetahuannya bersifat tacit: diraih lewat volume, bukan dibeli.

Apakah sudah pasti HBM4 16-lapis memakai hybrid bonding?

Belum pasti seratus persen. Yang terkonfirmasi per Oktober 2026 adalah HBM4 12-lapis (192 Gb) yang sudah dipasok; versi 16-lapis (256 Gb) adalah target yang diumumkan dan kandidat alami hybrid bonding karena kerapatan dan tinggi tumpukan. Namun jadwal kualifikasi massal dan bauran pasti antara ikatan hibrida versus microbump canggih belum terkonfirmasi publik. Pantau pengumuman kualifikasi, bukan niat.

Apa yang harus dipantau investor mulai sekarang?

Tiga hal: (1) book-to-bill pemasok bonder, CMP, dan metrologi — mendahului ramp 6–9 bulan; (2) pengumuman kualifikasi HBM4 16-lapis oleh produsen memori; dan (3) di Korea, kemajuan Hanmi Semiconductor dalam peralatan hybrid bonding, karena waralaba TC bonding-nya bergantung pada tidak tertinggalnya transisi ini.
