  1. VLSI에서 Programmable Electrical Rule Check(PERC) 개념 이해하기
14 September 2024

VLSI에서 Programmable Electrical Rule Check(PERC) 개념 이해하기

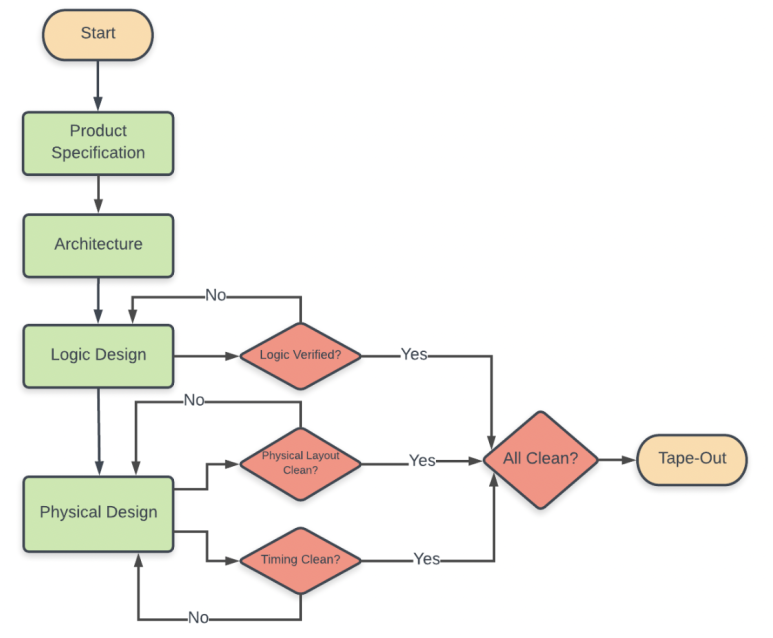

반도체 ASIC 설계 과정을 보면 아래 4단계로 이루어진 것을 볼 수 있습니다.

  1. 스케매틱 설계

  2. Physical Layout 설계

  3. Photo mask 설계

  4. 반도체 제조 공정

Physical Verification은 2번에서 3번 넘어가기 전에 진행합니다.

Physical Design Rule Check(DRC)

Layout Versus Schematic(LVS)

Design For Manufactoring(DFM)

ElectroStatic discharge(ESD) Rule Check (ERC)

이 정도가 대표적이고, 지금 최고 선진 공정인 1.8nm, 2nm공정라인의 EDA를 보면 더 복잡하고 많은 PV Solution이 개발되고 있습니다.

이 글에서 볼 내용은 ERC입니다. 우리는 Programmable ERC 즉 PERC를 볼 것입니다.

어떤 Rule이 있는지 자세히 볼 것은 아니고, PERC가 뭐냐~ 간단히 기억해두려고 씁니다.

0

PERC란?

Programmable Electrical Rule Checker.

양산 수율을 위해서 지켜야 할 Electrical Rule들이 있는데(P2P, CD), 이걸 자동적으로 체크 해주는 EDA Tool이라고 보시면 됩니다.

PERC는 회로 및 전기 검증 프로세스 중에 발생하는 신뢰성 문제를 해결할 수 있습니다. PERC는 ElectroStatic discharge (ESD) 및 Multi Domain Check를 중심으로 “검증”합니다.

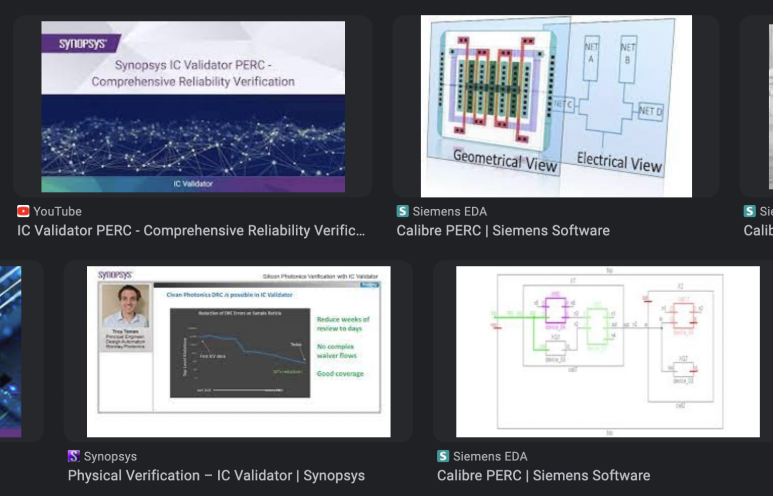

아래 두가지 EDA를 많이 사용합니다.

Synopsys ICV

SIEMENS Calibre

이하, PERC, ERC, LVS 등 줄임말로 쓰겠습니다..

1

미세공정에서 물리적 회로 설계는 점점 더 복잡해지고 있습니다.

공정이 너무 미세해지다보니 공정에서 발생한 아주 작은 오차도 회로 동작에는 매우 큰 영향을 주게 됩니다.

살짝 도핑이 더 되거나, 공정 중 웨이퍼가 조금만 두껍게 만들어져도 실제 물리적인 공식에는 큰 영향을 주고… 이렇게 되면 칩 동작속도에 영향이 가고….이 칩으로 소프트웨어를 돌렸을 때 되었다가 안 되었다가 하고… 이런 문제들이 있겠죠?

공정을 완벽하게 할 수 있으면 좋겠지만, 현실적으로 불가능해요. 너무 비싸기도 하구요.

그래서 EDA 업계에서는 Foundry와 함께 이런 “공정 오차를 고려하여 설계 및 검증 할” 수 있도록 연구를 하고 있습니다. 뒷단에 발생 할 공정 오차를 미리 고려하여 마진을 주고 설계하는거죠.

“어떤 파라미터 요소들이 얼마나 영향을 주고, 이 파라미터 값들을 어떻게 수식화할지?? 어떻게 런타임을 줄일지??” 이런 것들을 고려해서

파라미터들을 수식화하고

양산 수율을 위해 지켜져야 할 룰을 만드는겁니다.

이런 것을 확인할 수 있고, 고객사들이 알 수 있도록 Foundry Sign-off Guide를 만들고,

이런 것들을 자동으로 검증 할 수 있는 EDA Tool을 만들어서,

최종적으로는 공정오차가 있더라도 이런 것들을 다 커버하면서 설계와 검증이 가능하도록 만드는 DTCO 협업을 하는겁니다.

그래서 PERC는 EDA 회사가 만듭니다.

공정사마다 Rule이 각자 조금씩 다르고, PERC에 EDS랑 직접적으로 관련이 없는 Rule들도 있으니, EDA Tool 가이드를 보셔야 감 잡히실겁니다.

2

0.8Volt domain으로 동작하는 Cell에서 직접적으로 0.7Volt domain으로 동작하는 Cell에 연결된다?

이런 경우 ESD로 인한 Chip defect가 발생 될 가능성이 있습니다. 그래서 이런것들 사이에는 Voltage Level shifter라는 추가 로직을 사이에 연결해줘야합니다.

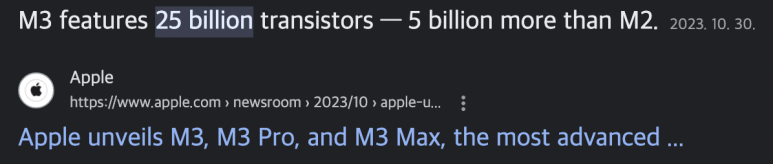

-> VLSI처럼 수천억개의 트랜지스터가 있는 Layout에서 사람이 일일이 보는게 아니라, PERC에 Script랑 Design 같은 input file만 넣어서 확인하는거죠.

ESD 검증에서는 Point to Point (P2P)와 Current Density (CD) 분석, Netlist Check, Netlist Driven Layout Check 등이 있습니다.

누가 PERC가 뭔지 간단히 설명해달라고 하면 “P2P, CD를 포함한 EDS Analysis EDA Tool 입니다~” 하시면 됩니다.

Mentor사의 변선수 차장(지금은 부장님!)님이 한국어로 설명 잘 해주셔서, 이거 보시면 도움 될 것 같습니다.

https://youtu.be/-mQ6HfWGtoA?si=0CklgZpKoZ2Mt1_q

calibre perc

설명 : calibre perc

EDA 산업을 아시는 분들은 이 영상만 보시고 감을 잡으셨을텐데,

FEOL과 BEOL 간 긴밀하게 연관되어있습니다.

그래서 CD 검증 같은 경우, BEOL의 METAL에 대한 Parasitic RC값 추출이 필요한데요. SIEMENS에선 Calibre PEX를, Synopsys에선 Star RC를 활용합니다.
