サムスンがTSMC 3nmを使う理由 ― NVHBMベースダイとターンモデルの変化

サムスンがNVHBMのベースダイをTSMC 3nmで作ると報じられた。しかし要求は3社共通で、ターンキーは標準HBMで存続する。本当の変化は標準を握る主体の移動だ。

サムスンがTSMC 3nmを使う理由 ― NVHBMベースダイとターンモデルの変化

30秒サマリー

  • サムスン電子がNVIDIAのカスタムHBM(NVHBM)のベースダイをTSMCの3nmプロセスで生産すると報じられた。 HBM製造工程におけるサムスンとTSMCの初の協力で、2026年10月18日に報じられた。出典:Seoul Economic Daily / Channel News Asia(Reuters経由)
  • NVIDIAの要求は3社共通だ。 サムスン、SKハイニックス、マイクロンのいずれも、ベースダイはTSMC 3nm、コダイは1c(第6世代DRAM)に統一するよう求められた。
  • NVHBM(2026年8月公開)はNVIDIAのメモリコントローラをベースダイへ移した構造だ。 標準HBM4E比で帯域幅は最大+30%、HBM消費電力は最大−15%、XPUコンピュートダイ面積は最大+25%とNVIDIAが提示した。
  • ターンモデルが終わったわけではない。 標準HBM4/HBM4EとAMDなど他顧客向けカスタムは、従来通りサムスン ファウンドリー4nmのベースダイ+1cコダイの自社ターンキーを維持する。
  • 本当の変化は標準を握る主体だ。 メモリコントローラがベースダイに降りた瞬間、ベースダイはメモリ部品ではなくロジックチップになった。検証基準を決める側がスタック全体の基準を決める。

背景

ベースダイの役割

HBMスタックは、DRAMコダイを積み重ね、最下層にベースダイ(ロジックダイ)を1枚置く構造だ。コダイはデータを保存する。ベースダイは隣接するGPU・XPUと通信し、スタックを貫通する数千本のTSV接続を管理し、かつて他の場所にあったロジック機能を徐々に吸収してきた。

HBM3Eまではベースダイは比較的単純で、メモリ各社は自社のDRAM隣接プロセスで製造していた。HBM4で状況が変わった。ベースダイは本格的なロジック製品となり、サムスンはHBM4のベースダイにサムスン ファウンドリーの4nmを採用し、ベースダイ+1cコダイを自社ターンキーにまとめた。一方、SKハイニックスはHBM4のベースダイでTSMCと協力する道を先に選んだ。この分岐が、今回のNVIDIAの判断の背景にある。

NVHBMが変えるもの

2026年8月に公開されたNVIDIAのカスタムHBMプログラムNVHBMは、さらに一歩進む。NVIDIA自身のメモリコントローラがベースダイの中に入る。最初のパートナーとして名が挙がったのはAmazon Annapurna Labsで、Trainium4から適用される。

この設計判断一つで分業構造が書き換わる。ベースダイはもはやメモリ企業が所有する受動的なインターフェースではない。顧客のコントローラIP、顧客のタイミング挙動、顧客の検証への期待を内包する。スタックの中で最も価値の高いロジックが顧客のものになれば、そのロジックをどこで作るかは顧客が決める。10月18日の報道によれば、NVIDIAの答えは全サプライヤー共通のTSMC 3nmだ。

なぜ標準化か、なぜ今か

NVIDIAの論理は運用上のものだ。3社がベースダイを3通りの方法で作れば、本来は互換可能な単一部品であるはずのものに、性能分布が3種類、検証プログラムが3種類生まれる。ベースダイのプロセス(TSMC 3nm)とコダイの世代(1c)を統一すれば、このばらつきは圧縮される。検証基準は1つ、性能範囲は1つ、互換可能なサプライヤーは3社。

ビジネス深掘り

NVIDIAが提示した数値

指標 標準HBM4E NVHBM 差
帯域幅 基準(=100) 最大130 最大+30%
HBM消費電力 基準(=100) 最低85 最大−15%
XPUコンピュートダイ面積 基準(=100) 最大125 最大+25%

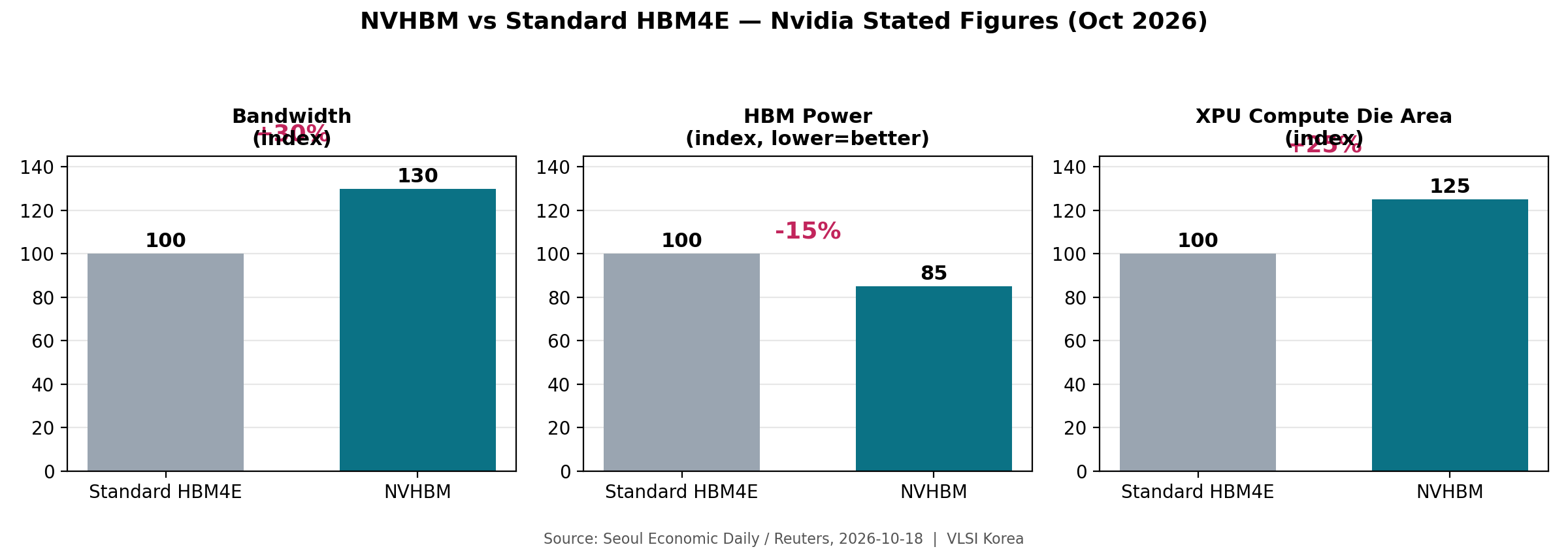

NVHBM vs standard HBM4E: bandwidth up to +30%, HBM power up to -15%, XPU compute die area up to +25% (Nvidia stated figures, Oct 2026)
NVHBM vs standard HBM4E: bandwidth up to +30%, HBM power up to -15%, XPU compute die area up to +25% (Nvidia stated figures, Oct 2026)

NVHBM対標準HBM4EとしてNVIDIAが提示した数値(2026年10月報道)。出典:Seoul Economic Daily, 2026-10-18

商業的に最も重要なのは3行目だ。メモリコントローラをXPUからベースダイへ移すと、コンピュートダイの面積が最大25%多く生まれる。その面積は演算コアの増設、キャッシュの拡大、同一ダイサイズでの歩留まり改善に使える。価値はアクセラレータダイからメモリスタックへ移り、ベースダイを誰が作るかが、その価値がどこで製造されるかを決める。

2つのモデルの比較

項目 サムスン・ターンキー(標準HBM4/HBM4E) NVHBM標準化モデル
ベースダイのプロセス サムスン ファウンドリー 4nm TSMC 3nm
コダイ 1c DRAM(第6世代) 1c DRAM(第6世代)
メモリコントローラ サプライヤー側の設計 NVIDIA設計、ベースダイ内蔵
検証 サプライヤーごと 共通基準1種
適用範囲 標準HBM、AMDなど他顧客向けカスタム NVIDIA NVHBM専用
状態 HBM4量産中、HBM4E量産検証中 2026-10-18報道、3社公式コメントなし

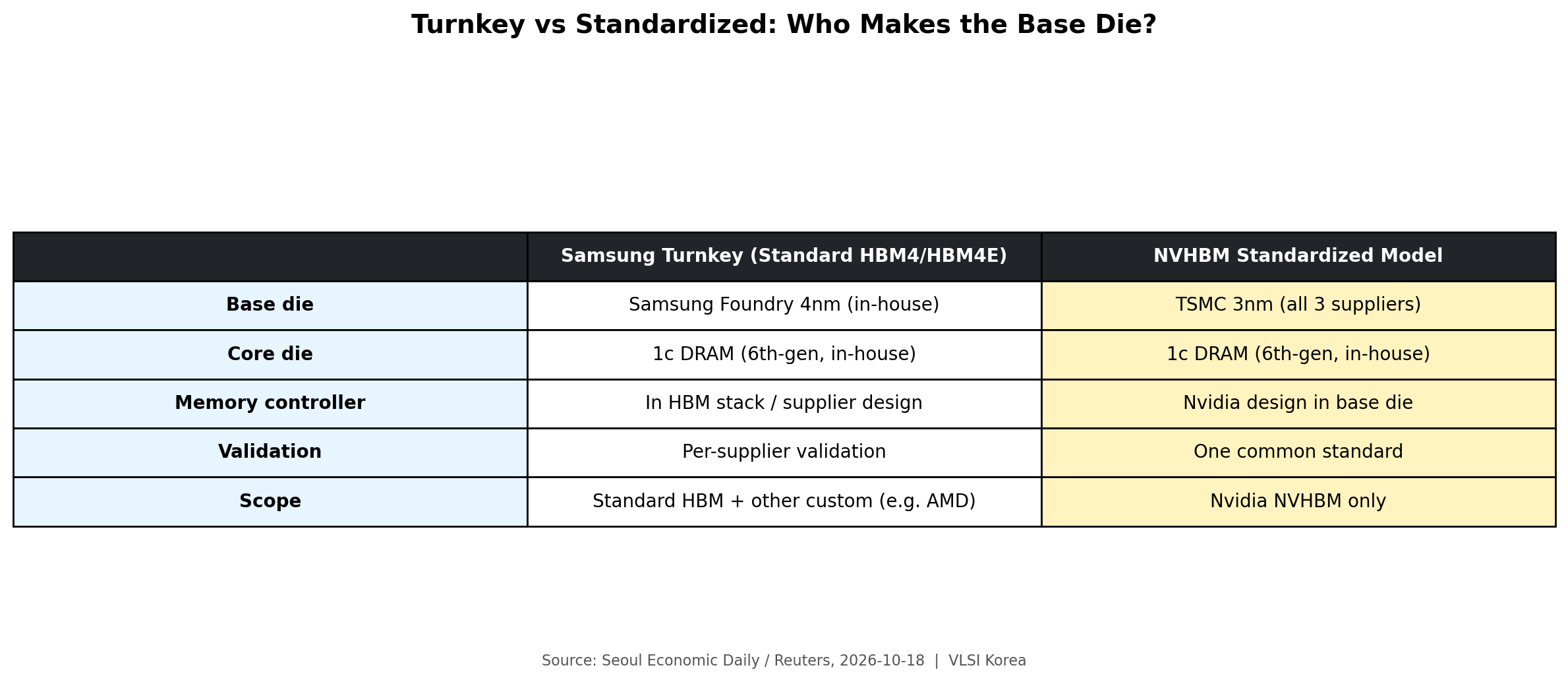

Turnkey vs standardized model: Samsung 4nm base die + 1c core in-house vs NVHBM TSMC 3nm base die + 1c core
Turnkey vs standardized model: Samsung 4nm base die + 1c core in-house vs NVHBM TSMC 3nm base die + 1c core

標準化の経済学

標準化は通常、弱い側が譲歩する物語として語られる。しかし今回はそのフレームが当てはまらない。理由は3つある。

第一に、要求が対称的だ。 SKハイニックスとマイクロンも同じ要求を受けた。SKハイニックスはすでにベースダイでTSMCと協力してきたため調整コストは不均等に落ちるが、ルール自体はプラットフォーム政策であり、サムスンの4nmへの評価ではない。

第二に、サムスンが手放す範囲は見た目より狭い。 ベースダイは12段以上積み上がるコダイのスタックの中で1枚だけだ。サムスンのプロセス技術、歩留まり学習、生産能力が宿る本物のDRAMであるコダイは、1cで自社生産を維持する。TSMCへ行くのはNVIDIAカスタム製品の最下層のロジックウェハー注文だけだ。

第三に、サムスンが買うのは参加資格だ。 NVHBMはNVIDIAのカスタムHBMロードマップそのものだ。標準化された条件でも中に入るほうが、ターンキーの原則に固執して設計から外されるよりましだ。プラットフォーム市場では、標準が市場そのものだ。

逆転したmake-versus-buy

古典的なmake-versus-buyの問いは製造者が投げるものだった。今回は顧客が投げる。NVIDIAは実質的にHBMスタックをアンバンドルしている。自社IPが宿る層(ベースダイ)は標準化してサプライヤー間のインターフェースをコモディティ化し、サプライヤーが真に差別化できる層(DRAMコダイの歩留まりとコスト)は競争状態に残す。

これは調達ではなくサプライチェーン・ガバナンスだ。NVIDIAは自社の検証コストを下げ、サプライヤー間の性能ばらつきを圧縮し、切替権限を高める。サプライヤーはその見返りに、より大きく予測可能なカスタムHBM市場と、生産能力計画の土台となる共通標準を得る。

サムスンのバックアップソース検討

報道にはもう1点ある。TSMCの生産能力が不足した場合、サムスンが自社ファウンドリをbackup sourceとして検討しているという内容だ。これは反抗ではなく保険の言葉として読むべきで、双方向に働く。NVIDIAには供給の二重化のシグナルとなり、サムスンには次世代の議論で自社ファウンドリをテーブルに残す装置となる。サムスンの本当の問いは今回の3nm物量ではなく、次世代にベースダイの設計主導権を取り戻せるかどうかだ。

Chase's Take

見出しは「サムスンがTSMCに敗れた」と書きやすい。しかしその物語は間違っている。

メモリコントローラがベースダイに降りた瞬間、ベースダイはメモリ部品であることをやめ、顧客が設計したロジック製品になった。ロジック製品は、顧客の設計エコシステム、PDKの成熟度、検証フローが最も強い場所で作られる。NVIDIAが1つのコントローラ設計に3つのロジックフローを回すことは最初からなかった。標準化は8月にNVHBMが公開された日に実質的に決まっていた。

つまりターンキーモデルが崩れるのではなく、その境界が引かれるのだ。ターンキーは、サプライヤーが設計を引き続き所有する場所――標準HBM4・HBM4E、そして共通ベースダイを強制しないAMDのような顧客のカスタムプログラム――ではそのまま存続する。ターンキーが終わるのは、顧客のIPがスタックを掌握する場所だ。

サムスンの戦略的問いは世代単位だ。今回のラウンドのベースダイはTSMC 3nmで、設計はNVIDIAのものだ。次のラウンドで、サムスン ファウンドリーは顧客が自発的に選びたくなるベースダイのパッケージ――プロセス、コントローラ統合支援、HBM共同設計――を提示できるか。これは生産能力の競争ではなく、設計主導権の競争だ。

そして対称性について一言。SKハイニックスとマイクロンも同じ要求を受けた以上、「サムスンだけが譲歩した」という叙述は事実ではない。メモリ3社は同じ教訓を共に学んだ。カスタムHBMの時代には、標準を所有するのは顧客だという教訓だ。

含意

  • NVIDIAにとって: 3社に検証基準を1つ適用すれば、認証コストと性能ばらつきが減り、切替権限が大きくなる。NVHBMの提示数値(帯域幅+30%、電力−15%、XPU面積+25%)はサプライヤーの差別化要素ではなくプラットフォームの基準線になる。
  • サムスンにとって: カスタムプログラム1件でロジックウェハーの一部が出ていくが、1cコダイと積層、生産能力を握ったままNVIDIAのカスタムHBMロードマップの中に残る。backup source検討が実際のセカンドソースの役割につながるかが注目点だ。
  • SKハイニックスとマイクロンにとって: 同じ標準が適用される。SKハイニックスは既存のTSMCベースダイ協力で調整コストが低く、マイクロンはベースダイの調達を同じ3nm標準に合わせる必要がある。
  • TSMCにとって: AI時代で最も戦略的なメモリ製品のベースダイが3nmロジック注文になる。ウェハー物量は小さいが戦略的位置は大きい。
  • 投資家にとって: 追うべきシグナルは今回のウェハー注文ではなく次の注文だ。次世代でいずれかの顧客がサムスン製ベースダイを自発的に指定するか、Trainium4級プログラムからNVHBMの物量が提示通りに伸びるか。メモリ3社はいずれも公式コメントを出していないため、10月18日の報道は確認済みの事実ではなく報道として扱うべきだ。

出典:Seoul Economic Daily, 2026-10-18; Channel News Asia / Reuters, 2026-10。本稿は分析であり、投資助言ではない。NVIDIAに帰属する数値は同社の提示値であり、メモリ3社は発行時点で公式コメントを出していない。
