삼성전자·SK하이닉스, 중국 NAND 팹을 286단·240단으로 올리는 5가지 사실 (V9·YMTC)

삼성전자와 SK하이닉스가 중국 NAND 팹을 286단·240단급으로 전환한다 — 생산능력 확대가 아니라, YMTC가 먼저 좁히기 전에 한 세대 벌어진 기술 격차를 닫는 작업이다.

30초 요약

• 삼성전자와 SK하이닉스가 YMTC의 추격을 막고 AI 수요에 대응하기 위해 중국 공장을 더 진보한 NAND 생산 체제로 업그레이드하고 있다 (Reuters 보도, 2026-10-21).
• 삼성전자 시안 팹은 삼성전자 전체 NAND 생산의 약 40%를 차지하며 현재 약 200단을 생산 중이고, 내부 프로젝트로 286단 V9 NAND 전환이 진행 중이다. 목표는 2026년 12월 월 5,000장, 2027년 12월 월 40,000장이다 (Reuters 보도, 2026-10-21).
• SK하이닉스 다롄 팹은 현재 192단에서 240단 이상으로 전환한다 (Reuters 보도, 2026-10-21).
• 중국 NAND 시장에서 YMTC는 2026년 2분기 점유율 38.5%로 삼성전자 33.5%, SK하이닉스 17%를 앞섰다 (Reuters가 인용한 업계 데이터, 2026-10-21).
• 두 회사는 미국 정부와 긴밀히 협의하며 업그레이드를 진행 중이라고 Reuters에 확인했고, 삼성전자는 시안 업그레이드가 미국 수출 규제를 준수하고 생산능력 확대도 신규 시설 건설도 아니라고 밝혔다 (양사 Reuters 답변, 2026-10-21).

5가지 사실

1. 두 업그레이드 모두 신규 팹이 아니라 기존 팹의 전환이다. 삼성전자와 SK하이닉스는 기존 중국 공장을 더 진보한 NAND 생산 체제로 업그레이드하고 있으며, 삼성전자는 시안 작업이 생산능력 확대가 아니고 신규 시설을 짓는 것도 아니라고 명시했다 (삼성전자 Reuters 답변, 2026-10-21; Reuters 보도, 2026-10-21).
2. 삼성전자 시안은 약 200단에서 286단으로 약 43% 높아진다. 내부 전환 프로젝트의 목표는 286단 V9 NAND이며, 2026년 12월 월 5,000장에서 시작해 2027년 12월 월 40,000장으로 12개월 만에 8배로 늘리는 일정이 보도됐다 (Reuters 보도, 2026-10-21; 단수 증가율과 램프 배수는 VLSI Korea 자체 계산).
3. SK하이닉스 다롄은 192단에서 240단 이상으로 약 25% 오른다. 다롄 팹은 2021년 Intel NAND 사업 인수로 확보한 곳으로, 미국 자회사 Solidigm의 유일한 NAND 팹이며 미국 IPO를 준비 중이다. 한 소식통은 240단까지 승인됐고 300단 이상 연구 허가를 신청할 수 있다고 전했다 (Reuters 보도, 2026-10-21; 증가율은 VLSI Korea 자체 계산).
4. YMTC는 이미 본국 시장에서 선두를 빼앗았다. 중국 NAND 시장에서 YMTC 점유율은 2025년 28%에서 2026년 2분기 38.5%로 올랐고, 삼성전자는 36%에서 33.5%로, SK하이닉스는 20%에서 17%로 내려갔다. YMTC와 삼성전자의 격차는 13%포인트가 뒤집혔다 (Reuters가 인용한 업계 데이터, 2026-10-21; 격차 변동은 VLSI Korea 자체 계산).

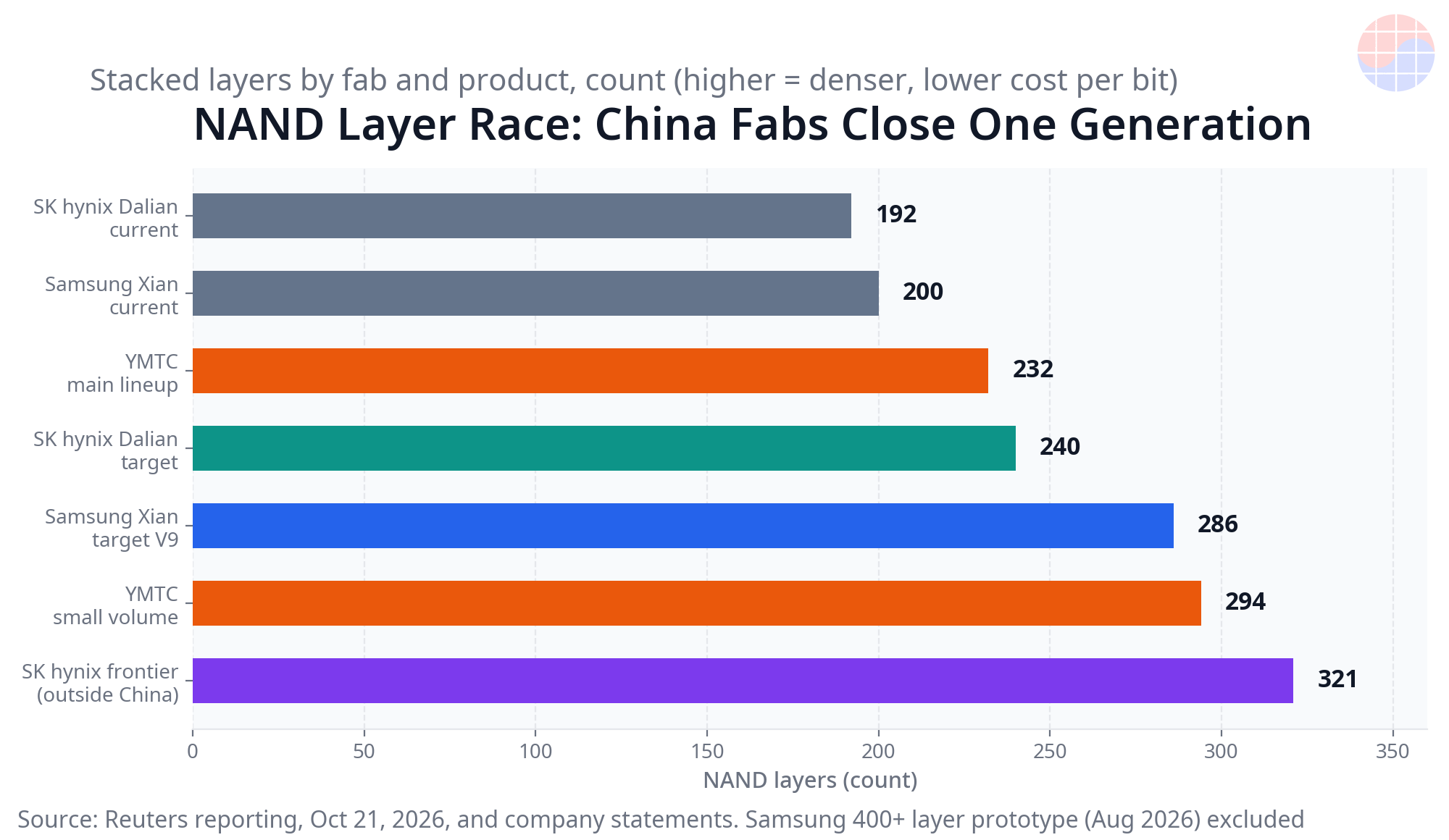

5. 이번 업그레이드는 중국 팹의 격차를 현재 상용 최전선까지 닫을 뿐, 그 너머로 가지는 않는다. 중국 밖에서 삼성전자는 이미 최대 286단 NAND를, SK하이닉스는 최대 321단을 판매하고 있고, YMTC 라인업은 160단·232단이 주력에 294단이 소량이다. 따라서 286단 시안은 YMTC 최고 제품을 추월하는 것이 아니라 중국 팹의 한 세대 핸디캡을 없애는 것이다 (Reuters 보도, 2026-10-21).

배경

NAND flash는 전원이 없어도 데이터를 유지한다. 스마트폰과 PC, 그리고 AI 데이터센터를 먹이는 SSD 안에 들어간다. 경제성은 적층이 결정한다. NAND 다이 한 개에 쌓는 층(word-line)이 많을수록 같은 실리콘 면적에 더 많은 bit가 들어가고 bit당 원가는 내려간다. 층수는 과시용 지표가 아니다. 원가 곡선 그 자체다 (기술 배경, 2026-10-21 기준).

그래서 출발 위치가 중요하다. 삼성전자 시안 팹은 삼성전자 전체 NAND 생산의 약 40%를 만들면서도 약 200단에 머물러 있고, 삼성전자는 중국 밖에서 최대 286단 NAND를 판매한다. SK하이닉스 다롄 팹은 192단을 만들면서 회사는 다른 지역에서 최대 321단을 판매한다. 두 경우 모두 중국 팹이 자사의 상용 최전선보다 대략 한 세대 뒤처져 있다 (Reuters 보도, 2026-10-21).

지체의 원인은 기술이 아니라 규제다. 2022년 이후 미국 수출통제 때문에 삼성전자와 SK하이닉스는 식각(etching) 장비 같은 미국산 장비를 중국 공장에 들이려면 매년 미국 라이선스를 받아야 한다. 미국 상무부 산업안보국(BIS)은 2025년에 외국 기업의 중국 공장에 대해 기술 업그레이드나 생산능력 확대 목적의 라이선스는 발급할 의사가 없다고 밝혔고, Reuters에도 기존 공장 운영용 라이선스를 낼 뿐 생산능력 확대나 기술 업그레이드용은 아니라는 입장을 전했다 (Reuters 보도, 2026-10-21). 따라서 어떤 업그레이드든 확대가 아닌 형태로 설계되고, 설명되고, 허가받아야 한다. 두 회사가 정확히 그렇게 설명하는 이유다.

경쟁의 시계도 돌아가고 있다. YMTC의 중국 NAND 시장 점유율은 2025년 28%에서 2026년 2분기 38.5%로 올랐다 (Reuters가 인용한 업계 데이터, 2026-10-21). 동시에 AI 수요는 고밀도 NAND를 데이터센터 SSD로 끌어들이고 있다. 시안과 다롄이 멈춰 서면 bit당 원가가 구조적으로 높은 제품을 두 전선 모두에서 팔아야 하는 상황이 된다.

심층 분석: 삼성전자 시안과 V9 전환

시안 전환이 두 움직임 중 더 크다. 내부 프로젝트는 팹을 약 200단 생산에서 286단 V9 NAND로 바꾼다. 보도된 램프는 가파르다. 2026년 12월 월 5,000장, 2027년 12월 월 40,000장이다 (Reuters 보도, 2026-10-21). 이 숫자를 정확히 읽으면 생산능력 발표가 아니라 라인 전환 일정이다. 전환된 라인은 새 공정이 자격 검증을 받는 동안 작게 시작하고, 수율이 안정되면 팹의 기존 투입량을 흡수한다.

층수 계산이 곧 전략이다. 약 200단에서 286단으로 가는 것은 적층 높이가 약 43% 늘어나는 일이다 (Reuters 보도 기반 VLSI Korea 자체 계산, 2026-10-21). 다이당 bit가 층수와 완벽히 비례해 늘지는 않는다. 주변 회로, 수율, 스트링 스태킹 선택이 개입하기 때문이다. 그러나 방향은 분명하다. 같은 팹, 같은 클린룸, 같은 웨이퍼 투입으로 훨씬 많은 bit가 나온다. 그래서 회사는 웨이퍼 기준 생산능력은 확대하지 않으면서 bit 기준 생산량은 늘린다고 정직하게 말할 수 있다. 고객이 사는 것은 bit다.

삼성전자의 답변은 컴플라이언스 경계를 미리 그어 둔다. 회사는 Reuters에 이번 업그레이드가 미국 수출 규제를 준수하고, 미국 수요를 포함한 전 세계 고객 수요 증가에 대응하기 위한 것이며, 생산능력 확대도 신규 시설 건설도 아니라고 밝혔다 (삼성전자 Reuters 답변, 2026-10-21). 이 문구는 실제로 일을 한다. 산업안보국이 설명한 라이선스 체제에서는 기존 공장의 운영과 업그레이드를 가르는 구분이 장비 설치 가능 여부를 결정하는 구분이기 때문이다.

규모가 시안 이야기의 나머지 절반이다. 글로벌 선두 기업의 NAND 생산 중 약 40%를 만드는 팹은 포트폴리오 전체에 미치는 영향 없이 방치된 구형 자산으로 취급할 수 없다. 시장이 286단급 원가 구조로 표준화되는데 시안이 약 200단에 머물면, 삼성전자는 시안 생산분을 할인하거나, 물량을 한국 팹으로 옮기거나, 중국 점유율 하락을 받아들여야 한다. 전환은 셋 다 피하는 길이다.

심층 분석: SK하이닉스 다롄, Solidigm, 그리고 미국 옵션

다롄의 움직임은 층수로는 작고 전략 옵션으로는 크다. 팹은 192단에서 240단 이상으로 이동하며 상승폭은 약 25%다 (Reuters 보도, 2026-10-21; 비율은 VLSI Korea 자체 계산). 다롄은 2021년 Intel NAND 사업 인수로 SK하이닉스에 왔고, 미국 자회사 Solidigm의 유일한 NAND 팹이다. Solidigm은 미국 IPO를 준비 중이다 (Reuters 보도, 2026-10-21).

한 소식통은 Reuters에 SK하이닉스가 다롄에서 240단까지 승인을 받았고, 미국 생산 가능성을 위한 토대를 마련하는 차원에서 300단 이상 연구 허가를 신청할 수 있으며, 미국 내 신규 NAND 공장 건립을 두고 미국 행정부와 협의 중이라고 전했다 (Reuters 보도, 2026-10-21). 이를 함께 읽으면 다롄은 생산 업그레이드만이 아니다. 공정 개발의 다리이기도 하다. 기존 팹에서 고단수 공정을 검증하고, IPO를 앞둔 Solidigm의 제품 로드맵 신뢰도를 지키고, 협의가 성숙하면 미국 생산으로 가는 길을 열어 두는 구조다.

삼성전자와의 비교가 시사적이다. 삼성전자는 규모를 지킨다. 전 세계 NAND 생산의 40%가 시안에 있다. SK하이닉스는 플랫폼을 지킨다. 다롄이 Solidigm을 떠받치고, Solidigm의 가치는 경쟁력 있는 기업용 SSD NAND를 출하할 수 있느냐에 달려 있다. 두 답 모두 같은 문제에 대한 한국식 답이며, 각 팹이 소유 기업에게 갖는 의미에 따라 모양이 달라졌을 뿐이다.

심층 분석: 시점을 강제 한 점유율 역전

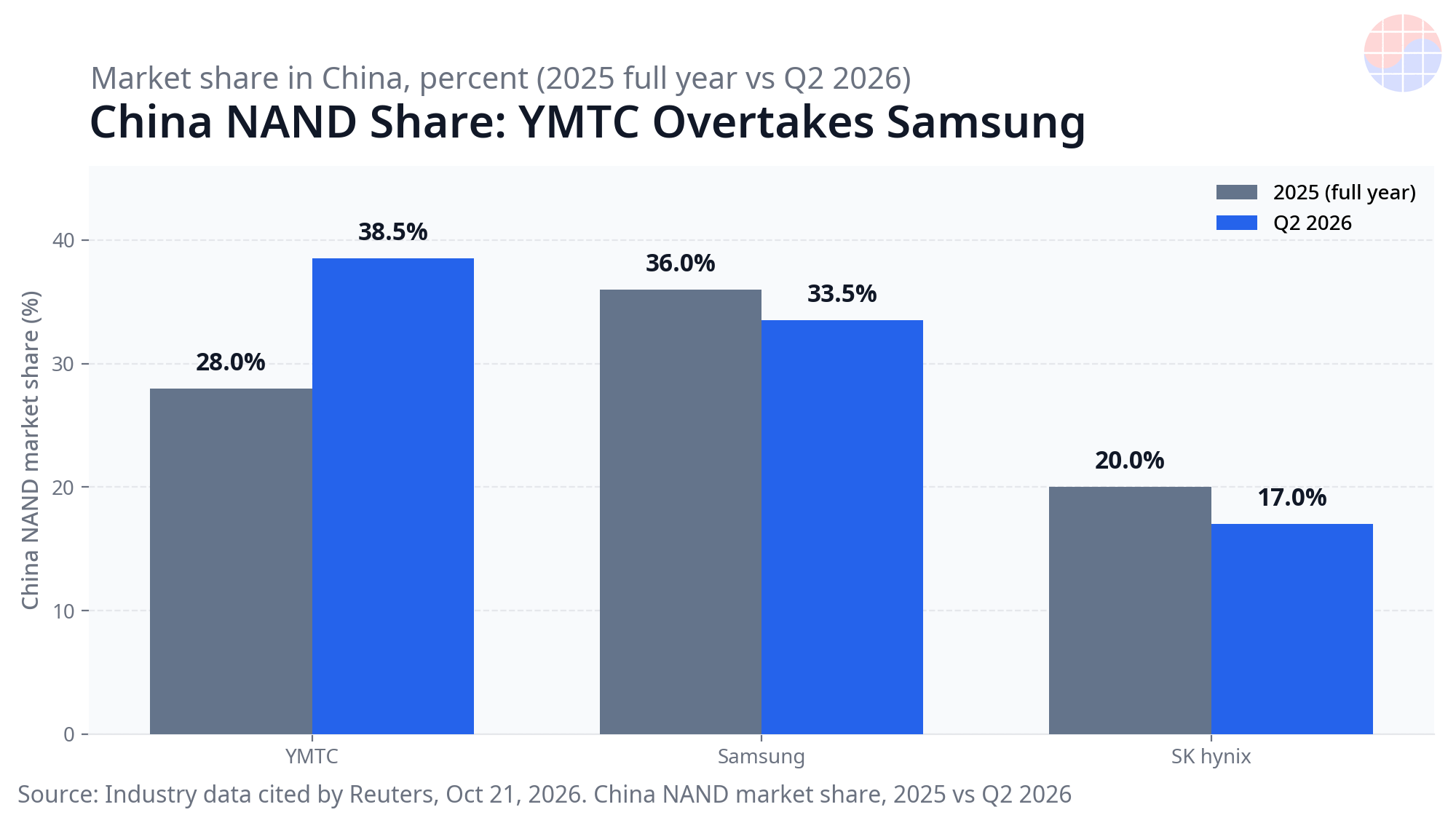

시장 데이터가 왜 지금인지를 설명한다. 2025년 중국 NAND 시장은 삼성전자가 36%로 YMTC 28%, SK하이닉스 20%를 앞섰다. 2026년 2분기에는 YMTC가 38.5%로 올라섰고 삼성전자는 33.5%로, SK하이닉스는 17%로 내려갔다 (Reuters가 인용한 업계 데이터, 2026-10-21). YMTC는 삼성전자에 8%포인트 뒤지던 위치에서 5%포인트 앞선 위치로, 약 18개월 만에 13%포인트를 뒤집었다 (Reuters가 인용한 업계 데이터 기반 VLSI Korea 자체 계산, 2026-10-21).

YMTC의 제품 구성을 보면 이 점유율 변동은 일시적 사고가 아니라 지속 가능한 변화다. 라인업은 160단과 232단이 주력이고 294단이 소량 있으며, 300단 이상 제품을 계획 중이다 (Reuters 보도, 2026-10-21). 다시 말해 중국 경쟁사의 주력 제품이 이미 한국계 중국 팹이 현재 가동 중인 층수와 같거나 그 위에 있다. 한국 팹들은 값싼 구형 제품에 점유율을 내준 것이 아니다. 안방 시장에서 한 세대 뒤진 채 점유율을 내주고 있었다.

정직한 반론도 여기에 속한다. 286단 시안은 중국 밖 삼성전자 상용 최전선과 같아지지만, 이미 소량으로 294단에 도달한 YMTC 최고 실리콘을 넘어서지는 못한다. 그리고 중국 밖 최전선은 계속 움직인다. 삼성전자는 2026년 8월 400단을 넘는 프로토타입을 공개했다 (Reuters 보도, 2026-10-21). 이번 업그레이드는 경쟁력을 회복시킨다. 경쟁을 끝내지는 않는다.

Chase's Take

판단은 세 가지다. 첫째, 문구가 곧 전략이다. 두 회사는 미국 정부와 긴밀히 협의하며 업그레이드를 진행 중이라고 확인했고, 삼성전자는 이 작업을 규제를 준수하고 수요에 대응하는 것이며 확대가 아니라고 선제적으로 정의했다 (양사 Reuters 답변, 2026-10-21). 기존 팹의 운영과 업그레이드를 구분하는 라이선스 체제에서 이 프레이밍은 홍보용 수사가 아니다. 공개된 형태로 제시된 허가 전략이다.

둘째, 층수 전환은 헤드라인이기 전에 운영 프로젝트다. 적층을 약 200단에서 286단으로 높인다는 것은 팹에서 가장 종횡비가 큰 식각·증착 공정을 다시 검증하고, 결함 관리를 다시 맞추고, 더 높고 더 예민한 구조에서 수율을 다시 입증하는 일이다. 그것도 전 세계 포트폴리오의 약 40%를 공급하는 가동 중 팹 안에서다. 공정 이관을 겪어 본 사람이라면 월 5,000장에서 40,000장으로 1년에 걸쳐 오르는 램프 곡선이 느린 소리가 아니라 엔지니어들이 신중하다는 소리임을 안다 (Reuters 보도, 2026-10-21; 램프 수치는 보도 기준).

셋째, 진짜 승부는 중국의 bit당 원가이며 이제 대칭이 됐다. YMTC는 약 200단에 묶인 한국 팹들을 상대로 232단 주력 제품을 들고 점유율 38.5%까지 올랐다 (Reuters가 인용한 업계 데이터, 2026-10-21). 시안이 286단을, 다롄이 240단 이상을 가동하면 그 구조적 변명은 사라진다. 남는 것은 실행이다. 수율, 램프 규율, 그리고 전환 일정 전체에 걸쳐 라이선스 경계가 유지되는지 여부다.*

시사점

• 삼성전자에게 시안 V9 전환은 전체 NAND 생산의 약 40%에 해당하는 물량의 경제성을 지키고, 중국 팹을 이미 다른 지역에서 판매 중인 286단 제품과 맞추는 일이다 (Reuters 보도, 2026-10-21).
• SK하이닉스에게 240단 이상 다롄은 계획된 미국 IPO를 앞둔 Solidigm의 기업용 SSD 로드맵을 뒷받침하고, 300단 연구 경로는 미국 생산 옵션을 살아 있게 한다 (Reuters 보도, 2026-10-21).
• YMTC에게 한국계 중국 팹 대비 층수 우위가 구조적이던 창은 닫히고 있다. 방어는 294단 생산, 300단 이상 계획, 그리고 점유율 38.5%의 본국 시장 모멘텀으로 이동한다 (Reuters가 인용한 업계 데이터, 2026-10-21).
• 고객에게는 같은 팹에서 더 많은 bit가 나와, 신규 팹 건설을 기다리지 않고도 AI 데이터센터 SSD용 고밀도 NAND 공급이 좋아진다 (Reuters 보도, 2026-10-21).
• 정책 당국에게는 기존 외국 팹의 운영이 어디서 끝나고 업그레이드가 어디서 시작하는지, 산업안보국이 단속하겠다고 밝힌 바로 그 선을 시험하는 사례다 (Reuters 보도, 2026-10-21).

한계 각주: Reuters는 이번 업그레이드에 대해 발급된 라이선스의 범위를 확인할 수 없었다고 보도했고, 두 회사 모두 Reuters가 보도한 세부 계획을 공개하지 않았다. 따라서 개별 장비 이동의 라이선스 상태는 미확인으로 읽어야 한다 (Reuters 보도, 2026-10-21). 이 글은 Reuters 보도와 기업 답변에 기반한 분석이며 투자 조언이 아니다.

FAQ

Q1. 삼성전자와 SK하이닉스는 중국에서 무엇을, 왜 업그레이드하나? A1. 삼성전자는 시안 NAND 팹을 약 200단에서 286단 V9 NAND로 전환하고, SK하이닉스는 다롄 팹을 192단에서 240단 이상으로 전환한다. 목적은 YMTC를 막고 AI 수요에 대응하는 것이다 (Reuters 보도, 2026-10-21).

Q2. 삼성전자가 중국에서 NAND 생산능력을 확대하는 것인가? A2. 회사 답변 기준으로는 아니다. 삼성전자는 Reuters에 시안 업그레이드가 미국 수출 규제를 준수하고 미국 수요를 포함한 전 세계 수요 증가에 대응하기 위한 것이며, 생산능력 확대도 신규 시설도 아니라고 밝혔다 (삼성전자 Reuters 답변, 2026-10-21).

Q3. 중국 NAND 시장에서 YMTC의 우위는 어느 정도인가? A3. YMTC는 2026년 2분기 중국 NAND 시장 점유율 38.5%로 삼성전자 33.5%, SK하이닉스 17%를 앞섰다. 2025년에는 28%로 삼성전자의 36%에 뒤져 있었다 (Reuters가 인용한 업계 데이터, 2026-10-21).

Q4. 이번 업그레이드로 한국 팹이 기술에서 YMTC를 앞지르게 되나? A4. 단정할 수 없다. 업그레이드는 한 세대의 격차를 현재 상용 최전선까지 닫는다. 중국 밖에서 삼성전자는 최대 286단, SK하이닉스는 최대 321단을 판매한다. 반면 YMTC는 이미 294단 NAND를 소량 출하하고 300단 이상 제품을 계획 중이다 (Reuters 보도, 2026-10-21).
