Kemacetan tersembunyi HBM adalah pengujian: dinding inspeksi di balik stack 16 lapis

Ringkasan 30 detik

Kemacetan sesungguhnya dalam perlombaan HBM bukanlah bonding — melainkan pengujian. Standar HBM4 (JEDEC JESD270-4, disahkan 16 Apr 2025) menggandakan antarmuka menjadi 2.048 bit, memperluas kanal independen menjadi 32, dan menaikkan stack hingga 16 lapis dan 512Gb (64GB). Aritmetikanya tak kenal ampun: bahkan dengan yield per-die 99%, stack 12 lapis hanya menghasilkan 88,6%; pada 95%, turun menjadi 54%. Karena satu die cacat mengutuk seluruh stack, penyaringan Known-Good-Die sebelum penumpukan dan inspeksi penuh setelahnya bersifat wajib, dan waktu inspeksi itulah yang menetapkan laju pengiriman. Pasar membuktikannya: Advantest menaikkan prospek pasar tester 2026 menjadi USD 13–14,5 miliar (hasil Jul 2026) dan pengujian memori Teradyne mencetak rekor USD 212 juta pada Q2 2026. Manfaatnya juga terbuka bagi ekosistem pengujian Korea: Techwing, YC, ISC, dan Leeno Industrial.

Background: produksi massal telah dimulai, dan semua mata tertuju pada bonding

Jam HBM4 sudah berdetak. SK hynix menyelesaikan sistem produksi massal HBM4 pada September 2025 dan mengumumkan dalam hasil Q2 2026 dimulainya pengiriman dengan peningkatan pada paruh kedua. Samsung menyatakan pada 12 Feb 2026 dimulainya produksi dan pengiriman komersial HBM4, dengan 11,7 Gb/s yang stabil (berbanding standar JEDEC 8 Gb/s) dan proyeksi penjualan HBM lebih dari tiga kali lipat pada 2026. Sampel HBM4E tiba pada H1 2026 (SK hynix) dan direncanakan pada H2 2026 (Samsung), dengan produksi penuh pada 2027.

Namun perhatian pasar berada di satu tempat: TC bonder yang menumpuk dan menyatukan die, dengan Hanmi Semiconductor sebagai rujukannya — kontrak bonder HBM4 dengan SK hynix senilai KRW 44,2 miliar (Jun 2026) dan pendapatan Q2 2026 sebesar KRW 251,1 miliar. Satu hal harus dibedakan dengan jelas: TC bonder adalah peralatan bonding (penumpukan), bukan peralatan pengujian. Secepat apa pun bonding, jika kapasitas pengujian yang menilai apakah stack itu baik tidak mengikuti, pengiriman tidak akan bertumbuh. Pada generasi HBM4, yang mengetat bukanlah kecepatan menempel, melainkan waktu memeriksa.

Deep Dive 1: yield berlipat ke bawah — dinding yang dibangun 16 lapis

Alasannya adalah aritmetika. Yield stack adalah hasil kali yield die (perhitungan penulis, berdasarkan yield per-die yang diasumsikan):

Yield per-die 95% bukanlah angka buruk untuk proses DRAM. Tetapi menumpuk 16 die semacam itu, lebih dari separuh keluaran menjadi cacat. Satu paket GPU membawa delapan stack HBM, sehingga kegagalan stack yang ditemukan setelah pengemasan menghancurkan seluruh paket akselerator bernilai tinggi itu. Itulah sebabnya "tumpuk dulu, uji di akhir" tidak dapat bekerja untuk HBM: pengujian wafer yang mensertifikasi setiap die sebagai Known-Good-Die sebelum penumpukan, dan pengujian Known-Good-Stack setelah penumpukan — yang hanya dapat diakses melalui base die — bersifat wajib secara struktural.

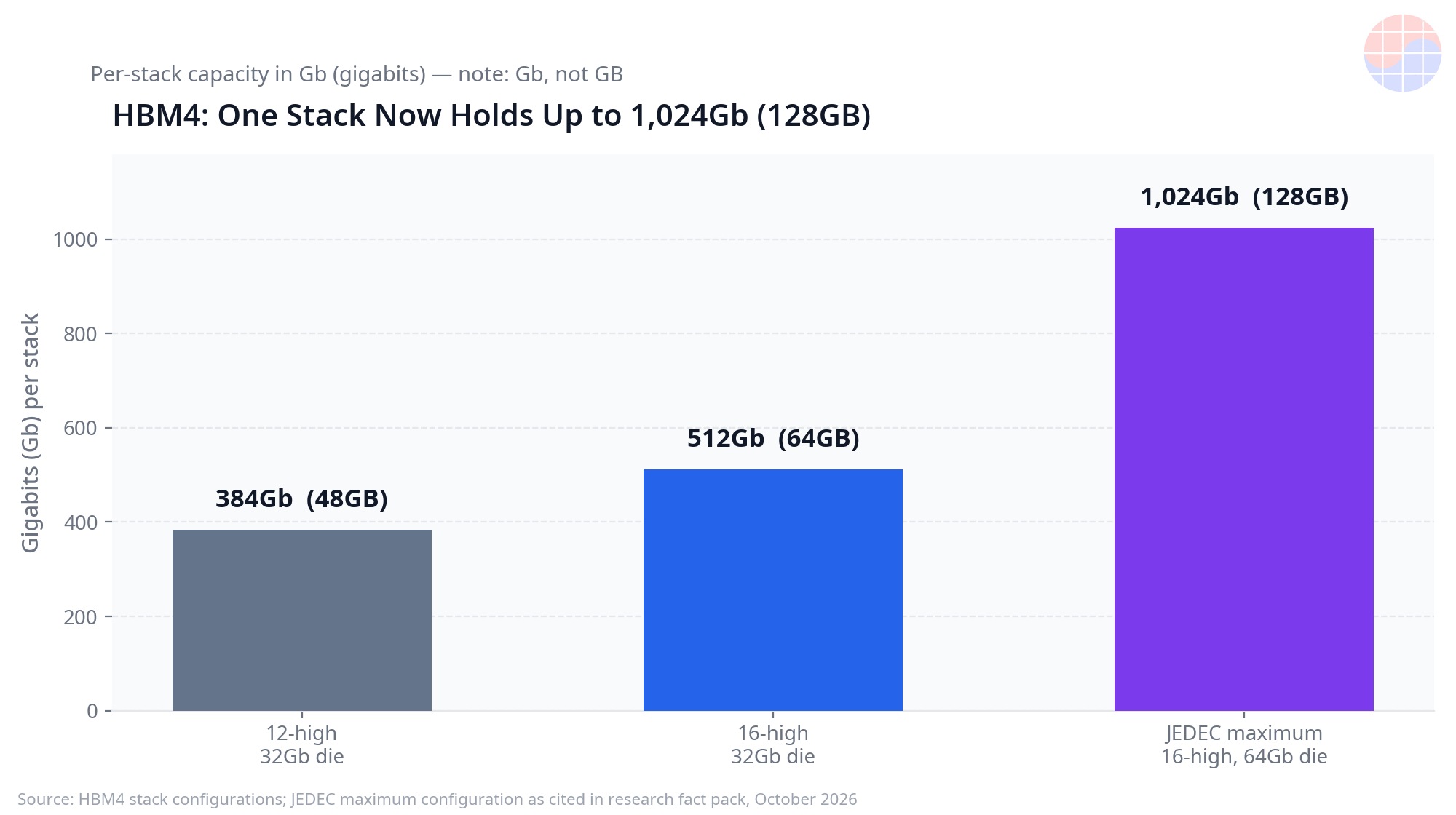

HBM4 memperkeras struktur itu. Menurut JEDEC JESD270-4 (16 Apr 2025), tinggi stack adalah 4, 8, 12, dan 16 lapis, dengan densitas die 24Gb atau 32Gb. Enam belas die 32Gb membentuk stack 512Gb (64GB); dua belas die 32Gb membentuk 384Gb (48GB). Antarmukanya 2.048 bit per stack, dua kali lipat 1.024 bit HBM3, dan kanal independen berlipat dari 16 menjadi 32. Terdapat lebih dari 20.000 TSV dan sekitar 16.148 microbump per stack menurut analisis industri (perkiraan, bukan spesifikasi yang dikonfirmasi). Lebih banyak titik koneksi berarti lebih banyak sambungan dan lebih banyak item yang harus diperiksa, dan dengan spesifikasi tegangan yang dibagi (VDDQ 0,7–0,9V, VDDC 1,0V atau 1,05V), pengujian harus berjalan lebih lama dan dalam lebih banyak kondisi.

Deep Dive 2: pengujian bergeser ke kiri — dan pasar tester mencetak rekor

Jawaban industri adalah memindahkan pengujian lebih awal — sebuah "shift-left". Alur standar saat ini, sebagaimana dijelaskan eksekutif tester dan prober dalam media teknis pada 2026, memiliki tiga tahap. Pertama, pada level wafer, rangkaian internal, memori inti, dan TSV dari die DRAM maupun base die logika diuji, dan burn-in level wafer menyaring kegagalan dini untuk menjamin KGD. Kedua, setelah penumpukan, seluruh stack diuji melalui base die (KGS). Ketiga, pengujian paket final. Burn-in tidak dapat dikompresi: ia menerapkan stres termal dan tegangan yang berkepanjangan, sehingga ketika tinggi stack dan item pengujian bertambah, durasinya pun bertambah. Pada saat yang sama, antarmuka 2.048 bit dengan 32 kanal menggembungkan sumber daya tester per perangkat dan mengikis paralelisme: berapa banyak perangkat yang dapat ditangani satu tester sekaligus.

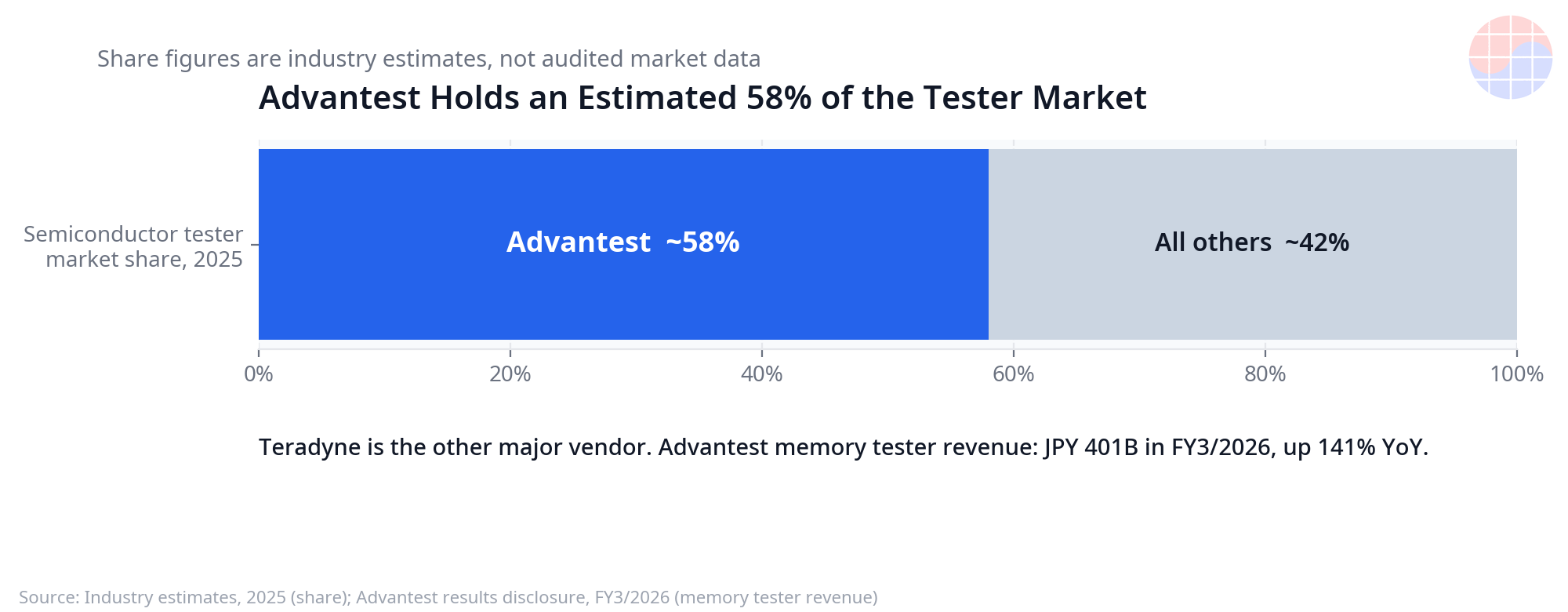

Angka pasar mendukungnya. Kuartal pertama tahun fiskal 2026 Advantest (berakhir 30 Jun 2026; dilaporkan Jul 2026) menghasilkan pendapatan JPY 367,5 miliar (+39% YoY) dan laba operasi JPY 189,3 miliar (+53%). Tester memori menyumbang JPY 48 miliar (+43%), dan perusahaan menaikkan prospek pasar tester 2026 menjadi total USD 13–14,5 miliar, dengan tester memori USD 2,5–3,0 miliar — sekitar 19% di atas prospek April. Teradyne menceritakan hal yang sama: pada Q2 2026, total pendapatan USD 1,33 miliar (+103,9%) dan pengujian memori mencetak rekor USD 212 juta, di atas USD 200 juta untuk kuartal ketiga berturut-turut, dengan book-to-bill memori di atas 2 dan proyeksi pasar pengujian memori 2026 lebih dari 40% lebih besar daripada 2025. Ketika kedua pemimpin tester mencetak rekor secara bersamaan, pengujian bukan lagi pelengkap back-end.

Deep Dive 3: ekosistem pengujian Korea — peluang di peralatan, soket, dan pin

Kemacetan ini tiba di ekosistem pengujian Korea dalam bentuk pendapatan:

• Techwing (peralatan inspeksi khusus HBM): produk intinya adalah Cube Prober. Pendapatan Q1 2026 sebesar KRW 52,4 miliar (+51,4%) dan hasil awal Q3 2026 sebesar KRW 87,8 miliar (+110,2%) dengan laba operasi KRW 18,0 miliar (+153%) (dilaporkan 14 Okt 2026; angka awal). Sebaliknya pada 2025, masalah yield HBM4 menunda adopsi dan laba operasi turun 29,6% — pendapatan peralatan pengujian terikat pada jadwal peningkatan produksi pelanggan.
• YC (wafer tester): pendapatan konsolidasi Q2 2026 sekitar KRW 105 miliar (+31%) dan laba operasi sekitar KRW 15,1 miliar (+249%, margin sekitar 14%).
• ISC (test socket): pendapatan Q2 2026 sebesar KRW 72,9 miliar (+41%) dan laba operasi KRW 21,3 miliar (+55%, margin 29%), dengan pendapatan terkait AI sebesar KRW 59,1 miliar (81% dari total). Baurannya penting: 78% non-memori berbanding 22% memori — pusat gravitasinya berada pada soket final test dan SLT untuk akselerator AI dan CPU server, bukan penjualan HBM langsung.
• Leeno Industrial (test pin dan soket — barang konsumsi): soket dan pin aus pada setiap inspeksi, sehingga permintaan penggantian mengikuti volume pengujian itu sendiri. Pendapatan H1 2026 sebesar KRW 243,0 miliar (+27,2%) dengan laba operasi KRW 120,8 miliar (49,7%).

Singkatnya: peralatan yang melakukan inspeksi penuh (Techwing, YC) berada pada garis manfaat langsung dari siklus capex HBM, sementara suku cadang yang terkonsumsi pada setiap inspeksi (ISC, Leeno) menunggangi volume pengujian. TC bonder Hanmi tidak termasuk dalam gambaran ini: itu adalah peralatan bonding yang berbagi pelanggan dan siklus dengan ekosistem pengujian, tidak lebih.

Chase's Take: pengujian berpindah dari gerbang kualitas menjadi gerbang kapasitas

Selama sebagian besar sejarah semikonduktor, pengujian adalah pusat biaya yang menyaring cacat. Pada generasi HBM4 status itu berbalik: di bawah matematika yield yang multiplikatif, kapasitas pengujian adalah kapasitas pengiriman. Stack yang belum lulus inspeksi adalah kapasitas yang tidak ada. Analogi terdekat berada di sisi desain: signoff. Secepat apa pun sebuah chip diimplementasikan, jika tidak dapat melewati signoff timing, jadwal tape-out berhenti di tempat. Pengujian HBM bergerak tepat ke posisi itu: jika lini bonding menumpuk 100.000 stack per bulan tetapi burn-in dan KGS hanya mencakup 80.000, pengiriman nyata adalah 80.000. Sisanya adalah persediaan — dan waktu tunggu.

Dari sudut pandang Korea, pertanyaan yang lebih menarik adalah bentuk manfaatnya. Peralatan adalah taruhan bervarians tinggi pada jadwal peningkatan produksi pelanggan. Soket dan pin berbeda: sebagai barang konsumsi yang aus selama volume pengujian ada, mereka berperilaku kurang seperti taruhan siklus terarah dan lebih seperti pendapatan berulang yang terikat volume. Margin operasi Leeno yang mendekati 50% dan porsi pendapatan AI ISC sebesar 81% adalah struktur itu dalam angka. Kelemahannya sama jelasnya: sebagaimana ditunjukkan penurunan Techwing pada 2025, pendapatan peralatan pengujian Korea terikat erat pada jadwal yield dan produksi segelintir pelanggan.

Implications

• Alokasi capex memori bergeser: dengan peningkatan produksi HBM4 pada H2 2026, tester, prober, dan kapasitas burn-in akan mengklaim porsi investasi yang lebih besar. Kenaikan prospek tester memori Advantest sebesar 19% dalam satu kuartal adalah sinyal awalnya.
• Waktu tunggu kini ditetapkan di tempat lain: menilai waktu tunggu pasokan HBM hanya dari pengiriman bonder tidak lagi cukup. Kapasitas inspeksi — burn-in level wafer dan pengujian KGS di atas segalanya — menentukan kecepatan pengiriman yang sebenarnya.
• Jendela penilaian ulang bagi rantai pasok Korea: Techwing dan YC terikat langsung pada HBM; ISC dan Leeno terikat pada volume pengujian AI. Dua mesin pertumbuhan yang berbeda kini hidup berdampingan dalam ekosistem pengujian Korea, dengan catatan atas angka awal (Q3 Techwing) dan pengakuan pendapatan triwulanan yang tidak merata (YC).
• Generasi berikutnya lebih keras lagi: dengan produksi penuh HBM4E yang ditargetkan pada 2027 dan sampel HBM kustom yang direncanakan pada 2027, base die membawa lebih banyak logika dan item pengujian berlipat lebih jauh. Kemacetan pengujian bukanlah fenomena satu generasi HBM4; ia adalah variabel struktural yang menguat setiap generasi.

Catatan: sebagian angka dalam artikel ini — prospek pasar dan perhitungan yield — berasal dari analisis industri yang dipublikasikan dan presentasi hasil perusahaan; angka awal ditandai sebagaimana adanya dalam teks.

FAQ

Q1. Mengapa pengujian menjadi kemacetan dalam HBM? Karena yield stack adalah hasil kali yield die. Bahkan pada 99% per-die, stack 12 lapis hanya menghasilkan 88,6%; pada 95%, turun menjadi sekitar 54%. Satu die cacat dapat mengutuk seluruh stack, sehingga penyaringan KGD sebelum penumpukan dan inspeksi penuh setelahnya bersifat wajib, dan waktu inspeksi itulah yang menetapkan laju pengiriman.

Q2. Apa perbedaan pengujian KGD dan KGS? Pengujian KGD (Known-Good-Die) memverifikasi pada level wafer, sebelum penumpukan, bahwa setiap die individual baik, menggunakan burn-in level wafer untuk menghilangkan kegagalan dini. Pengujian KGS (Known-Good-Stack) berjalan setelah penumpukan dan menguji seluruh stack melalui base die. Karena bagian dalam stack HBM4 hanya dapat dijangkau melalui base die, kedua tahap diperlukan.

Q3. Apakah TC bonder Hanmi Semiconductor juga peralatan pengujian? Bukan. TC bonder (thermo-compression) adalah peralatan bonding (penumpukan) yang menyatukan die — bukan peralatan pengujian. Pendapatan Hanmi pada Q2 2026 (KRW 251,1 miliar) dan kontrak pasokan bonder TC HBM4 dengan SK hynix senilai KRW 44,2 miliar (Jun 2026) menandakan ekspansi kapasitas bonding, bukan pengujian.

Q4. Perusahaan Korea mana yang diuntungkan langsung dari pengujian HBM? Dalam peralatan, Techwing (Cube Prober khusus inspeksi HBM) dan YC (wafer tester memori) terhubung langsung dengan HBM. ISC dan Leeno memasok soket dan pin pengujian — barang konsumsi — dan untuk ISC, produk non-memori adalah 78% pendapatan Q2 2026, sehingga penerima manfaat langsung dan yang terkait volume harus dibedakan.

Sources

• Standar JEDEC HBM4 (JESD270-4) (16 Apr 2025): https://www.jedec.org
• Analisis teknis shift-left dalam pengujian HBM (2026): https://semiengineering.com/hbm-shifts-testing-left-to-preserve-ai-chip-yield/
• Advantest, hasil Q1 FY2026 (Jul 2026): https://www.advantest.com
• Teradyne, hasil Q2 2026 (Jul 2026): https://www.teradyne.com
• Samsung Electronics, pengumuman produksi HBM4 (12 Feb 2026): https://news.samsung.com
• SK hynix, hasil Q2 2026: https://www.skhynix.com
