什么是静态时序分析中的 Unate / Non-unate 单元？

当您学习数字电路设计时，您会遇到 unate / non-unate 单元，起初您会想："这有什么意义？"

Unateness 是 STA 的一个标准，旨在 "用简单的规则安全、单调地定义最坏情况"。这是为了降低运行时性能和悲观程度。

1) Unate / Non-unate：单线定义

• Unate 单元：输入转换（上升/下降）可以单调地确定给定输入引脚的输出转换方向。
  → STA 可以固定过渡方向并计算最坏情况。因此，需要计算的情况数量很少。

• 例如，AND 栅极要么会发生输入引脚转换，而输出引脚会发生同方向的信号转换，要么会保持先前的信号。

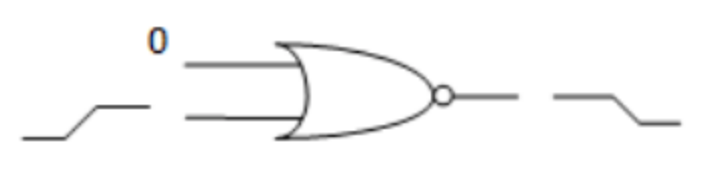

  • 反之，如果输出引脚信号的移动方向与输入引脚相反，则称为负单向门。
• 非单向门单元：输出转换的方向可能因情况（不同的输入状态/条件）而异。
  → STA 无法固定转换方向，因此需要分割情况。

换句话说，"非单元分支计时弧/前例，并枚举不同的情况。(部分枚举）。"

2) 为什么 Liberty 的 timing_sense 非常重要

一个库（.lib）通常包含以下内容。

• timing_sense:positive_unate
• timing_sense:negative_unate
• timing_sense:non_unate

这一行的作用很简单：

它允许像 PrimeTime 这样的 STA 引擎决定哪些时序弧是 "基于 单调性的可剪枝"。

Unate 侧：

• 相应引脚的过渡方向是固定的，因此
• 候选弧/案例较少。

Non-unate 侧：

• 可能的弧/案例范围更广，因此
• 运行时间↑ + 悲观↑的可能性更大。

3) 왜 “퍼포먼스 때문만”은 아닌가

맞다,
STA是一种非统一体，由于分支的存在，STA会减慢速度。
但更重要的是：

通过单调性假设，Unate 使 STA 很容易做出 "安全上界"（不会错过最坏情况的保守）。
非单调性打破了这一假设，迫使引擎变得更加保守（=悲观）。"

换句话说，单调性/非单调性不是 "引擎优化技巧"，而是 STA 数学模型的假设条件。

4）为什么非单态单元在时序计算中令人头痛

(1) XOR：一个典型的 非统一运算

在 XOR 中，输入到输出的变化 "方向 "并不固定。

后果：

• 时序弧/情况增加
• 难以剪枝
• 可能在 STA 中验证比实际电路行为更悲观的行为

。
