Post-CMP cleaner란? particle removal과 metal corrosion을 동시에 닫는 defect contract

Post-CMP cleaner는 chemical mechanical planarization 뒤 wafer에 남은 abrasive particle, organic residue, trace metal을 제거하면서 노출된 metal과 dielectric 표면을 손상시키지 않도록 설계한 chemistry다. 하지만 실제 production unit은 병 속의 chemistry만이 아니다. PVA brush, rinse, dry, queue time, patterned-wafer metrology까지 하나의 release sequence로 묶여야 한다. 그래서 post-CMP cleaning의 hard part는 “더 잘 씻는 것”이 아니라 particle removal과 corrosion·re-adsorption·surface loss를 동시에 닫는 것이다.

2026년 8월 21일 Fujifilm은 Oita Factory의 새 post-CMP cleaner 생산동이 8월 가동을 시작했고 site capacity가 기존의 약 3배로 늘었다고 발표했다. 3,600 m², 약 70억엔 투자, 자동 생산과 quality evaluation equipment라는 구체적 supply signal이다. 그러나 nameplate capacity가 곧 good-wafer capacity는 아니다. Cu, Co, W, SiC와 emerging interconnect는 residue, surface charge, galvanic couple, inhibitor, 다음 공정이 다르다. 고객별 patterned-wafer qualification을 통과하기 전에는 같은 liter가 같은 production value를 만들지 않는다.

이 글의 첫 reader job은 CMP·integration engineer가 cleaner claim을 material-specific qualification matrix로 바꾸는 것이다. 둘째는 materials·equipment·sourcing owner가 공급 증설과 qualified supply를 분리하는 것이다. 개선할 decision도 두 가지다. 어떤 removal·corrosion·roughness·downstream defect evidence가 release 전에 필요한가, 그리고 새 capacity가 yield bottleneck을 줄이는지 아니면 아직 qualification queue에 머무는지를 판단한다.

1. 무엇이 아니고, flow 어디에 있는가

Post-CMP cleaner는 CMP slurry가 아니다. Slurry는 abrasive, oxidizer, complexant, inhibitor 등을 통해 material을 제거하고 wafer를 planarize한다. Cleaner는 그 polishing이 남긴 particle과 chemistry를 걷어내되, 의도하지 않은 material removal을 이어가면 안 된다. 같은 supplier가 slurry와 cleaner를 함께 제안할 수 있어도 두 formulation의 acceptance criterion은 다르다.

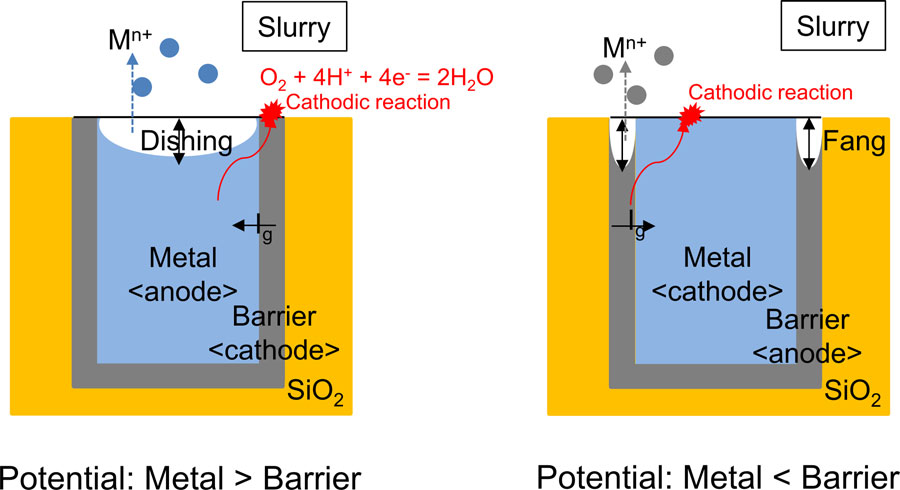

Generic RCA clean과도 같지 않다. RCA 계열 chemistry는 중요한 baseline이지만, polished surface가 Cu인지 W인지 SiC인지, BTA 같은 inhibitor가 남았는지, barrier metal과 galvanic couple을 이루는지에 따라 허용 pH와 complexant가 달라진다. IBM의 2024 tungsten 연구는 이 경계를 선명하게 보여준다. 높은 pH는 W와 oxide·silica 사이의 charge repulsion에 유리하지만 W dissolution을 키울 수 있다. 낮은 pH는 W protection에는 유리해도 particle attraction에 불리할 수 있다.

Flow position은 CMP 직후다. 실제 sequence는 wafer unload, brush 또는 megasonic action, cleaner chemistry, rinse, dry, inspection, 다음 deposition·lithography·epitaxy로 이어진다. 이때 queue time은 중립적인 대기 시간이 아니다. Fresh metal surface와 residue가 chemistry 또는 DI water에 노출되는 시간이 늘면 corrosion과 re-adsorption window가 바뀔 수 있다. 그러므로 recipe, hardware, transport, metrology를 한 control plan으로 관리해야 한다.

Consensus는 “post-CMP cleaning이 defect와 yield에 중요하다”는 것이다. VLSI Korea view는 한 단계 더 좁다. scarce asset은 cleaner volume 자체보다 target patterned stack에 대해 removal과 surface protection을 함께 증명한 qualification package다. Disagreement는 capacity announcement를 demand 충족으로 바로 읽을지, recipe-specific release evidence가 닫힐 때까지 잠재 capacity로 볼지에 있다. Why now는 Fujifilm의 3배 증설과 2024~2026 material-specific 연구가 같은 시점에 나타났기 때문이다.

2. Coupled Removal-Protection Framework

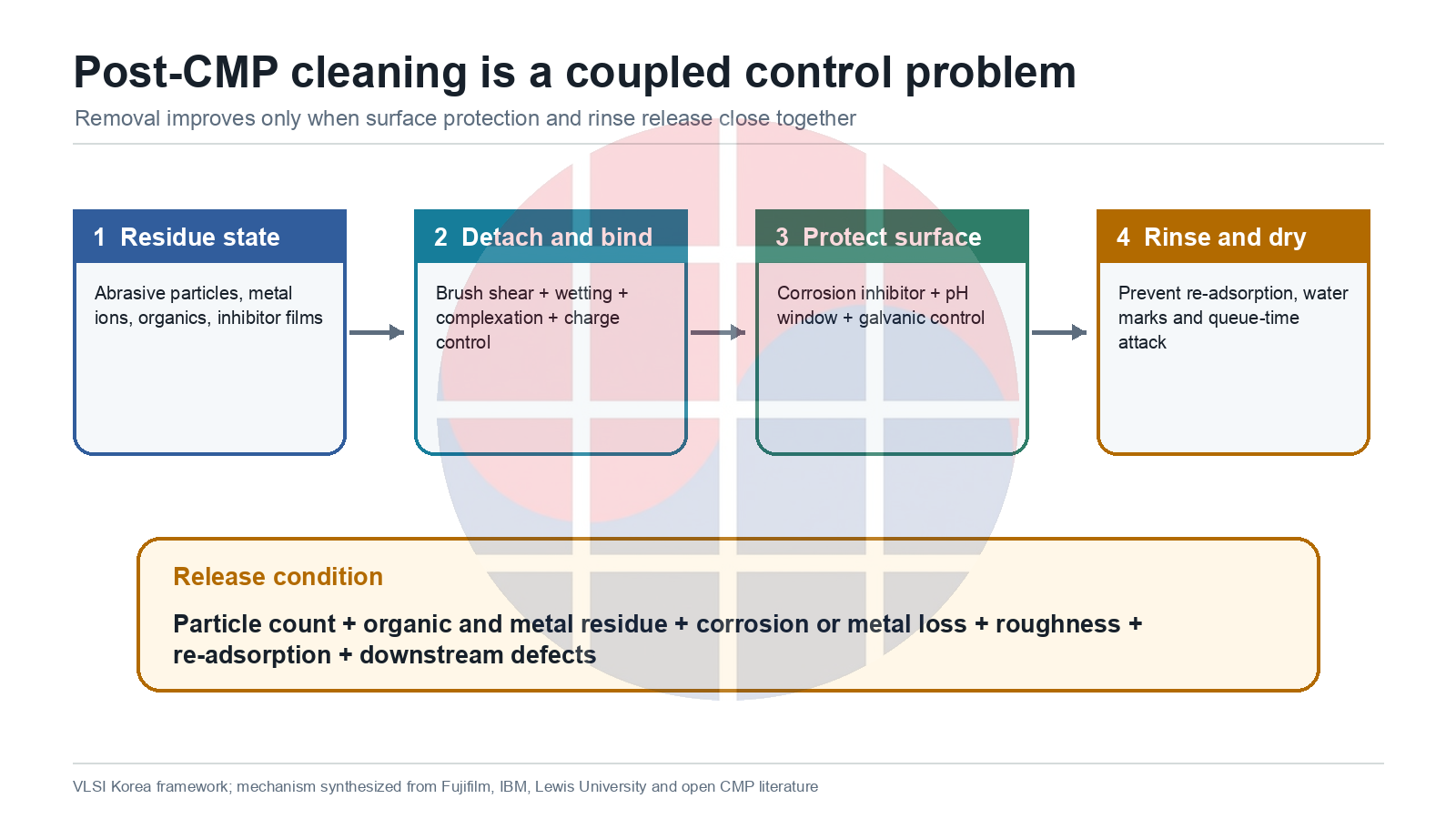

이 글은 qualification을 Coupled Removal-Protection Framework로 본다. 네 단계가 있다. 첫째 residue state를 정의한다. Silica·ceria 같은 abrasive, pad debris, organic inhibitor, dissolved metal, native oxide를 분리한다. 둘째 particle을 detach하고 residue를 complex 또는 dissolve한다. 셋째 노출 surface를 corrosion과 galvanic attack에서 보호한다. 넷째 rinse와 dry에서 re-adsorption과 water mark를 막는다.

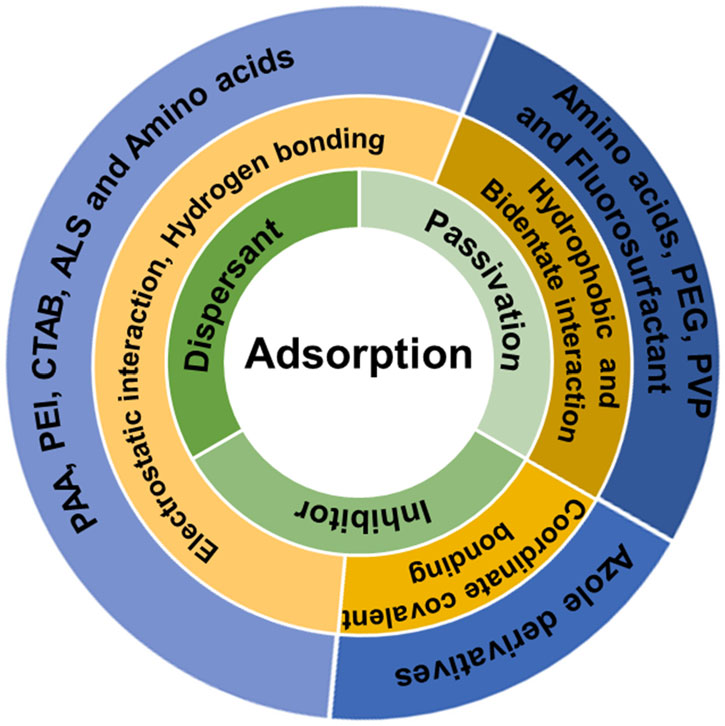

Complexant는 metal ion 또는 residue와 결합해 soluble species를 만들 수 있다. Surfactant는 wetting과 particle-surface interaction을 바꾼다. pH는 zeta potential과 dissolution을 함께 움직인다. Inhibitor는 surface를 보호하지만 그 자체가 organic residue가 될 수 있다. PVA brush는 shear로 particle을 떼지만 compression, porosity, water uptake, chemistry diffusion이 실제 force와 surface reaction을 바꾼다. 어느 하나를 “좋은 방향”으로 움직여도 전체 defect가 줄었다고 말할 수 없다.

2021년 Lewis University·IBM·EMD·Araca 연구는 high-volume fab의 PVA scrubbing marathon 결과와 controlled test를 연결했다. Wafer defect와 shear force 사이에 강한 inverse correlation이 관측됐고, solution availability가 늘면 shear가 낮아지는 한편 electrochemical activity, 즉 corrosion current가 커졌다. 이는 cleaning fluid를 더 공급하면 항상 좋아진다는 직관을 깨뜨린다. Mechanical removal과 chemical attack이 같은 knob에 반대 방향으로 반응할 수 있다.

2024년 ACM Research·Fudan 연구는 brush compression과 particle removal을 정량화했다. 특정 brush와 조건에서 0.5 mm compression, 35.11 g stress에서 26 nm particle count를 10 ea 미만으로 낮춘 결과를 보고했다. 유용한 evidence지만 universal recipe는 아니다. Brush material, pore structure, wafer, slurry residue, tool motion이 바뀌면 optimum도 바뀐다. Production spec로 옮길 때는 exact experimental boundary를 보존해야 한다.

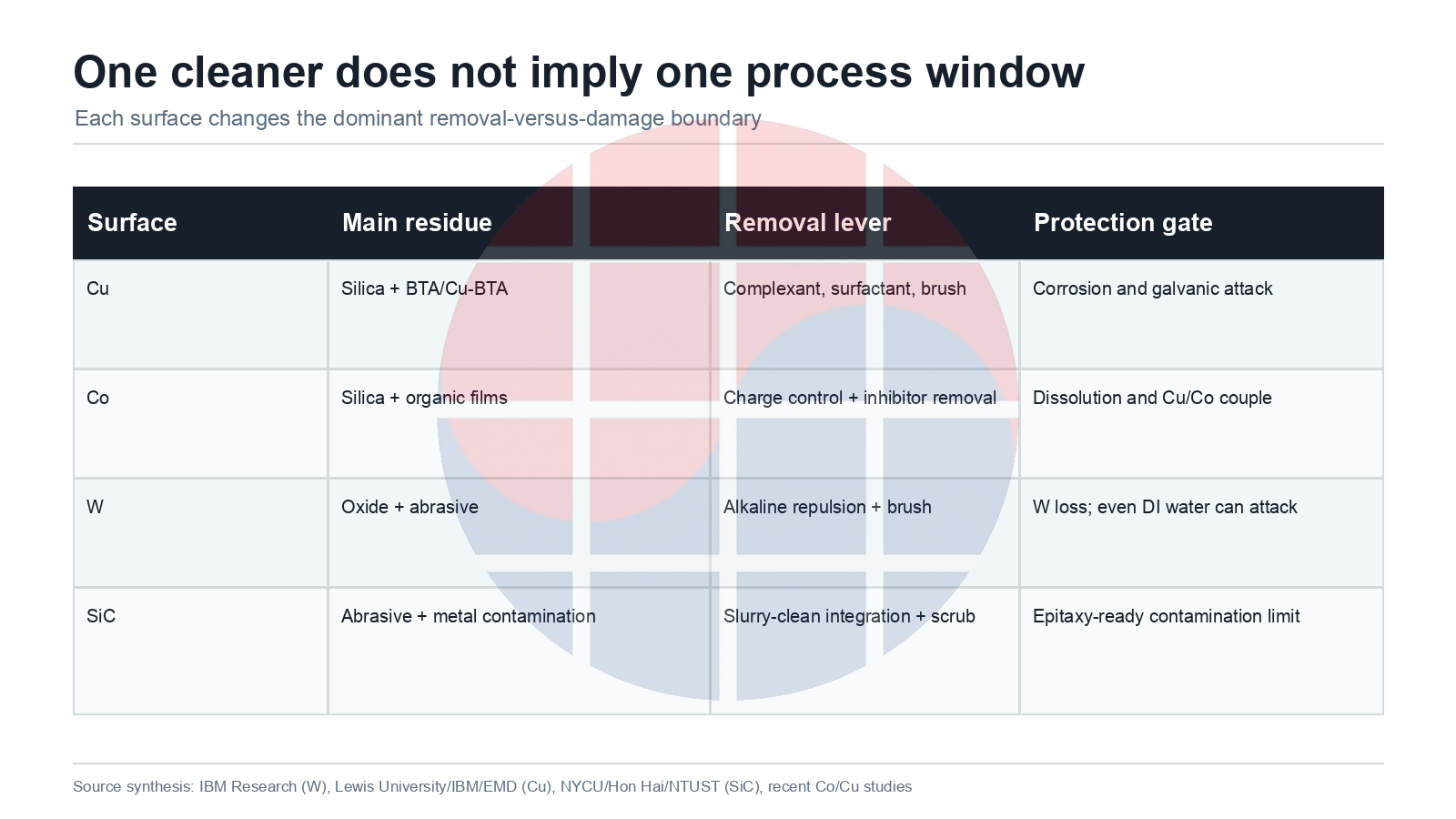

3. Cu, Co, W, SiC는 같은 cleaner market이 아니다

Cu에서는 silica particle과 BTA·Cu-BTA residue 제거가 핵심이지만, exposed Cu와 barrier couple의 corrosion을 함께 봐야 한다. 2024년 citric-acid 기반 surfactant 연구는 specific formulation과 test condition에서 99.5% particle removal efficiency를 보고했다. 이 숫자는 mechanism evidence다. 다른 Cu pattern, 다른 slurry, 다른 queue time에 그대로 적용되는 production yield promise가 아니다.

Co는 Cu보다 새로운 interconnect·contact use case에서 주목받지만 cleaning window가 단순하지 않다. Silica와 organic residue를 제거하면서 Co dissolution, galvanic effect, surface energy를 관리해야 한다. Functional group와 inhibitor의 역할이 material-specific이므로 “Cu에서 통과한 cleaner”를 Co에 복사하는 것은 qualification shortcut이 아니다. Blanket sample에서 좋은 표면을 얻었다고 patterned feature의 resistance와 reliability가 닫히지도 않는다.

W는 IBM paper가 보여준 pH dilemma가 대표적이다. 연구진은 alkaline cleaner에 corrosion inhibitor를 더한 pH 약 9.78 조건이 citric acid pH 약 2.66, DI water, diluted NH4OH보다 높은 cleaning efficiency와 낮은 W loss를 함께 보였다고 보고했다. Patterned wafer evidence를 포함했다는 점이 중요하다. 특히 DI water만으로도 fine geometry에서 severe W dissolution이 나타날 수 있다는 결과는 “rinse는 inert하다”는 가정을 막는다.

SiC에서는 목표가 다음 epitaxy가 받아들일 surface를 만드는 것이다. NYCU, Hon Hai Research Institute, NTUST 연구는 CMP slurry 선택과 post-CMP cleaning을 통합하고 conventional RCA 전에 scrubber step을 추가해 metal·particle contamination을 낮췄다. 여기서 cleaner success의 분모는 Cu line defect가 아니라 epitaxy-ready substrate다. 같은 “particle count”라도 downstream failure mechanism이 다르다.

4. Capacity economics: liters가 아니라 qualified good-wafer output

Fujifilm의 발표는 실질적인 supply signal이다. 회사에 따르면 새 building은 post-CMP cleaner 생산과 quality inspection을 담당하고, 자동화 설비와 leading-edge material purity를 위한 evaluation equipment를 갖췄다. Oita capacity는 약 3배, 투자액은 약 70억엔이다. 또한 회사는 post-CMP cleaner sales가 FY2024 대비 FY2030에 2배 이상이 될 것으로 기대한다. 마지막 숫자는 관측값이 아니라 company expectation이다.

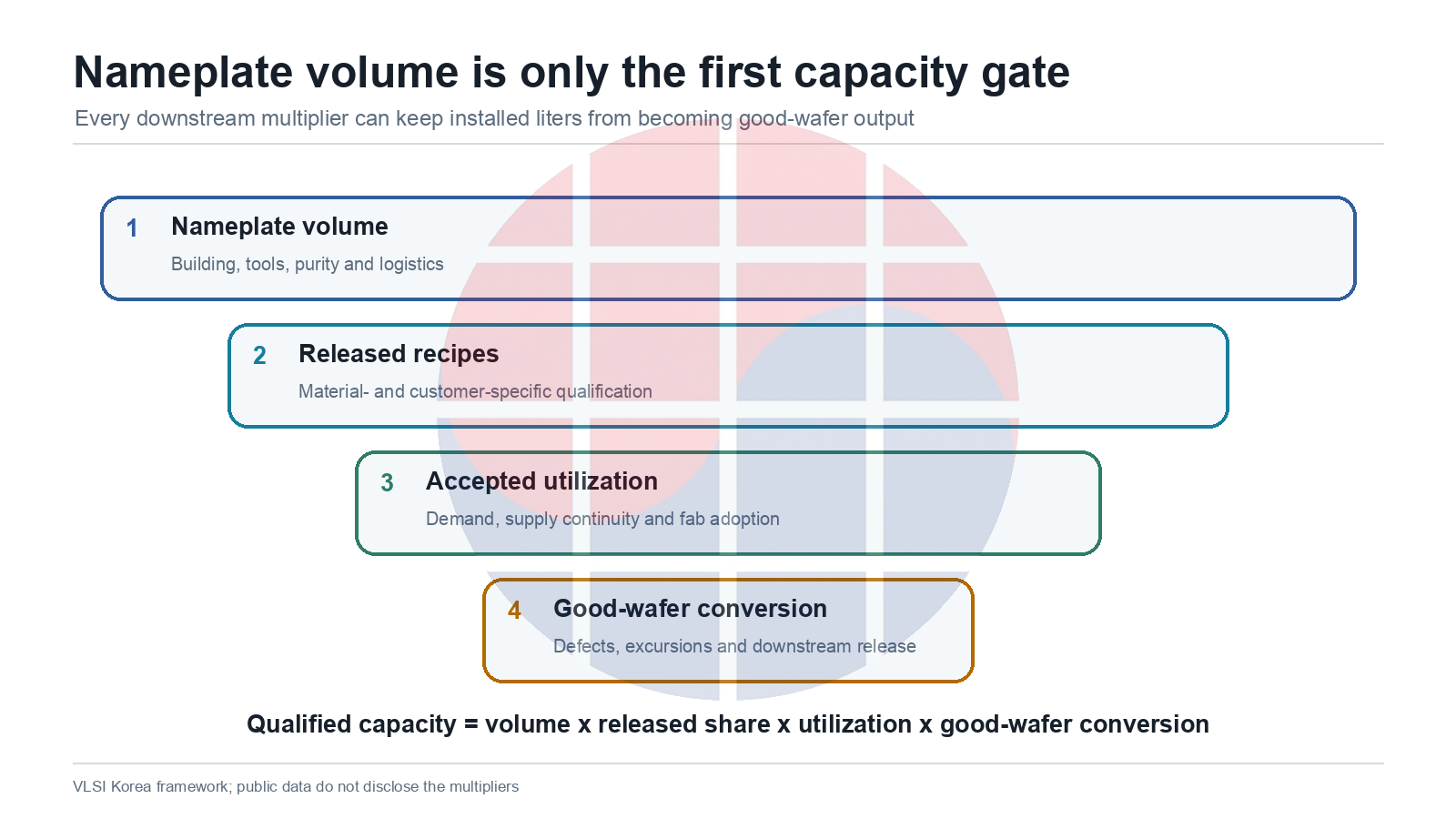

경제성을 읽는 첫 식은 단순하다. Qualified capacity = nameplate volume × released recipe share × accepted utilization × good-wafer conversion. 공개 데이터로 네 항을 계산할 수 없으므로 수치를 만들지 않는다. 다만 이 구조는 capacity가 어디에서 막히는지 보여준다. Building은 첫 항을 늘린다. Customer qualification은 둘째 항을, demand와 logistics는 셋째 항을, defect와 excursion은 넷째 항을 결정한다.

Integrated slurry-plus-cleaner proposal은 qualification cycle을 줄일 가능성이 있다. Supplier가 slurry residue와 cleaner response를 함께 이해하면 experiment space를 좁히고 root cause handoff를 줄일 수 있다. 반대 risk도 있다. 한 supplier의 coupled formulation이 tool·metrology·fab-specific lock-in을 키우거나, slurry change가 cleaner requalification을 동시에 열 수 있다. One-stop solution의 가치는 bundle discount가 아니라 change-control evidence에서 측정해야 한다.

Capital owner가 봐야 할 KPI는 cleaner gross capacity보다 customer-approved recipes, material별 qualification lead time, first-pass release, excursion rate, change notification closure, regional dual-source readiness다. Fab engineer는 particle count와 corrosion·metal loss·roughness·downstream defect를 같은 dashboard에 둔다. 한 KPI만 좋아지고 다른 KPI가 악화되면 cleaner는 defect를 제거한 것이 아니라 defect class를 옮긴 것이다.

5. Qualification evidence ladder

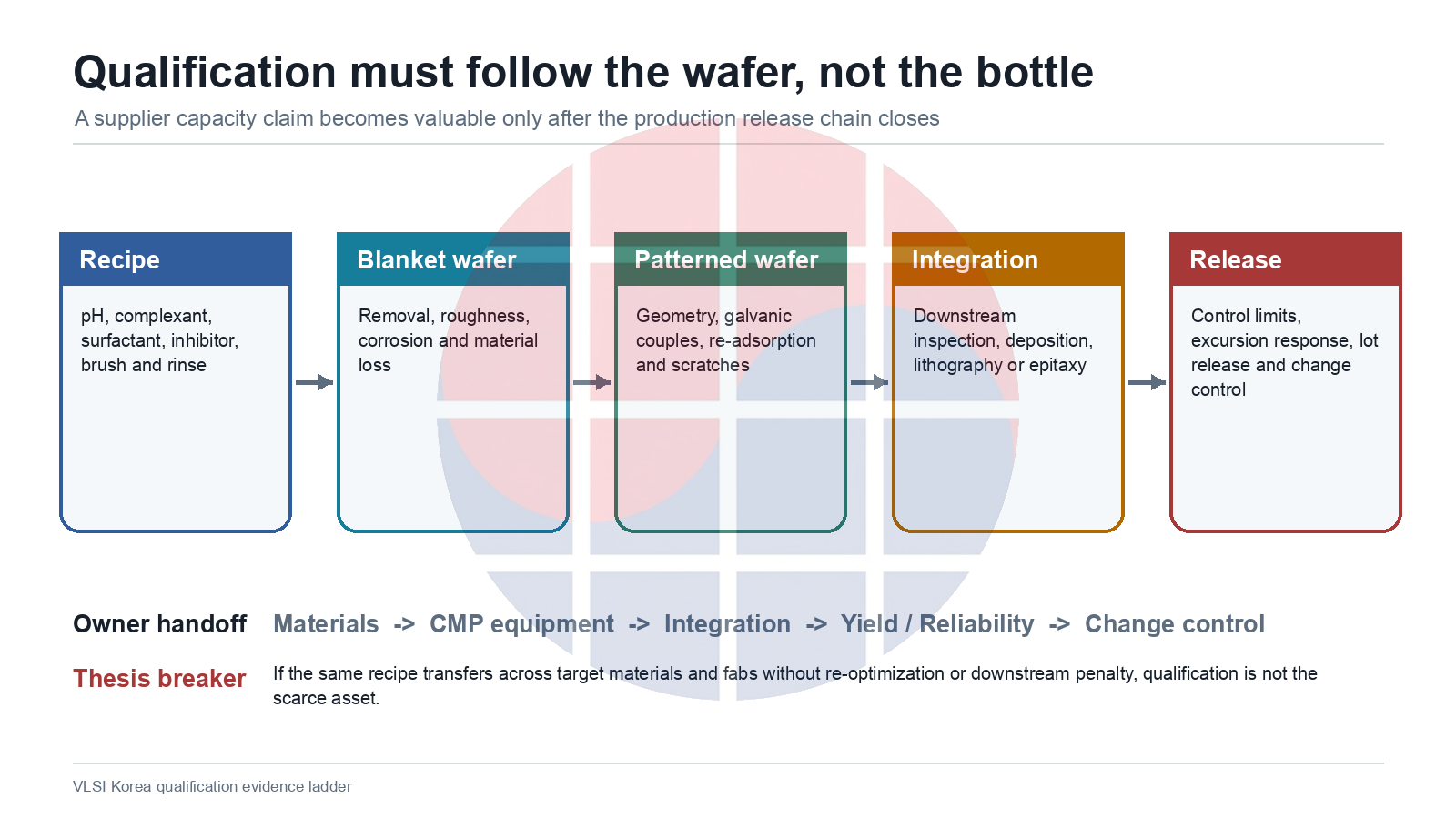

첫 문은 recipe evidence다. pH, complexant, surfactant, inhibitor, concentration, temperature, brush type, compression, flow, rinse, dry를 고정한다. 두 번째는 blanket-wafer evidence다. Removal efficiency, surface roughness, corrosion current, material loss를 본다. 세 번째는 patterned-wafer evidence다. Line width, barrier couple, recess, dishing, fang, scratch, re-adsorption을 포함한다.

네 번째는 integration evidence다. 다음 inspection, deposition, lithography, epitaxy에서 defect가 재등장하지 않는지 확인한다. 다섯 번째는 production control이다. Incoming material lot, filter, bath age, brush life, queue time, tool maintenance, supplier change가 control limit 안에 있는지 본다. 여섯 번째는 release ownership이다. Materials supplier, CMP equipment, process integration, yield·reliability, change-control owner가 각각 어떤 gate를 승인하는지 기록한다.

여기서 가장 위험한 shortcut은 source-backed lab result를 fab recipe로 바로 복사하는 것이다. 논문은 mechanism을 보여줄 수 있지만 customer stack의 confidential boundary를 대신하지 않는다. 반대로 모든 데이터가 proprietary라는 이유로 public evidence를 무시해서도 안 된다. Public original은 어떤 variable을 측정해야 하는지, 어떤 tradeoff가 존재하는지, 어떤 company claim을 아직 검증하지 못했는지를 알려준다.

6. 가장 강한 반론과 thesis breaker

가장 강한 반론은 advanced cleaner supplier가 이미 customer qualification을 일상적으로 수행하므로 이 글이 obvious process discipline을 과장한다는 것이다. 맞는 부분이 있다. 실제 leading fab과 material supplier는 blanket result 하나로 release하지 않는다. Fujifilm이 새 building에 quality evaluation equipment를 함께 넣은 것도 단순 volume expansion이 아님을 보여준다.

그러나 public capacity narrative는 그 qualification burden을 자주 생략한다. “AI semiconductor demand 때문에 cleaner capacity가 3배”라는 문장은 business direction을 설명하지만 어떤 material, customer, recipe가 released됐는지는 말하지 않는다. 이 빈칸을 지적하는 목적은 supplier capability를 낮추는 것이 아니라 capacity-to-yield conversion의 leading indicator를 정확히 고르는 데 있다.

첫 thesis breaker는 같은 recipe가 target Cu, Co, W, SiC 또는 emerging surface에서 material-specific re-optimization 없이 transfer되고 downstream penalty도 없다는 patterned-wafer evidence다. 둘째는 particle removal을 높여도 corrosion, roughness, re-adsorption, resistance, reliability distribution이 움직이지 않는다는 independent production data다. 이 두 조건이 반복되면 qualification은 scarce asset이 아니고 nameplate volume이 더 직접적인 KPI가 된다.

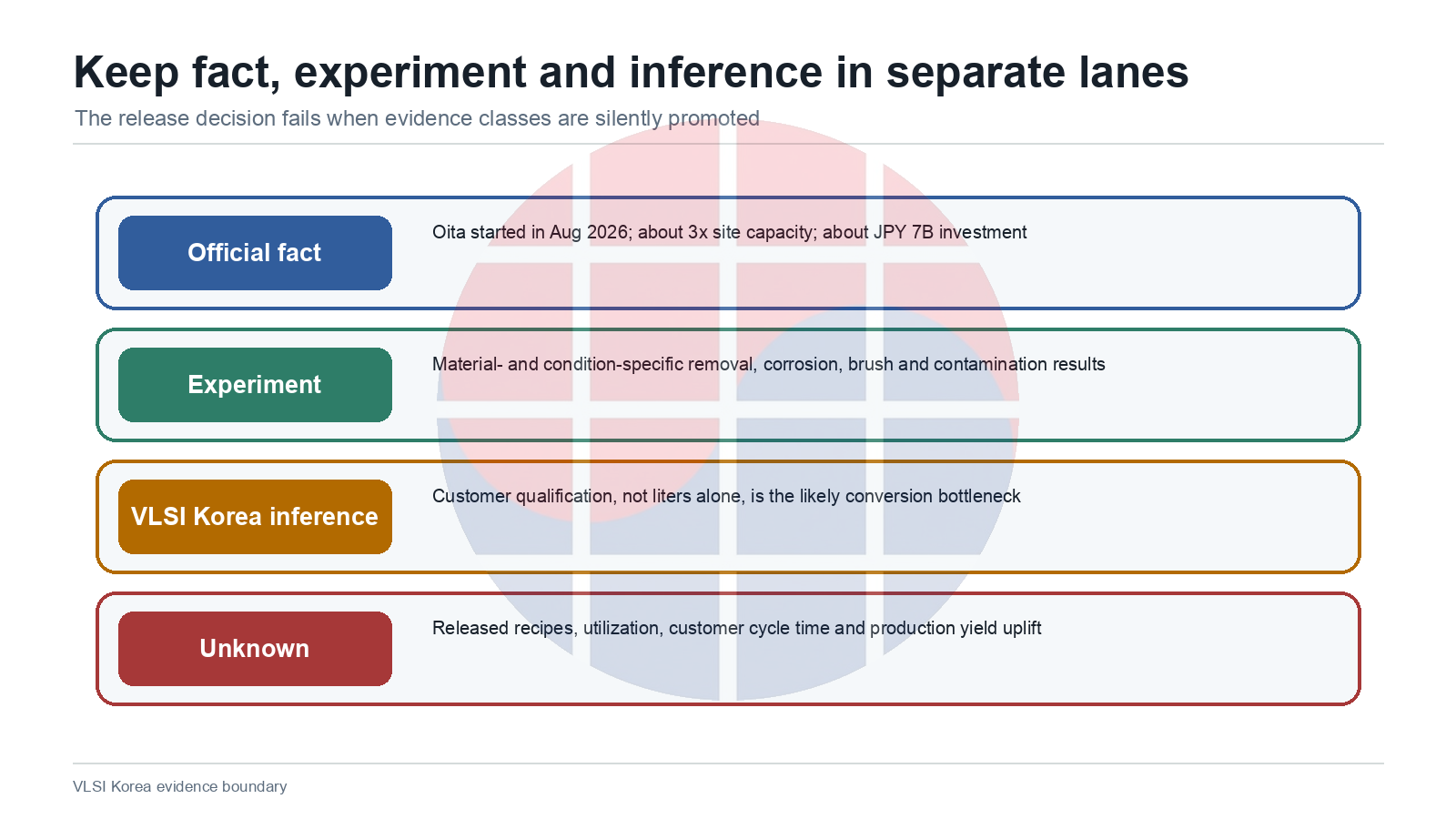

반대로 cleaner volume은 늘지만 customer-approved recipe, utilization, good-wafer conversion이 보이지 않으면 thesis는 강해진다. Company claim과 VLSI Korea inference를 분리해야 한다. 3배 capacity와 70억엔은 공식 발표 fact다. Qualification이 scarce asset이라는 판단은 여러 material-specific experiment를 종합한 inference다. Customer cycle time과 yield uplift는 unknown이다.

7. Korea Lens와 6~12개월 checklist

한국 ecosystem은 memory와 advanced packaging, materials, wet-clean·CMP equipment가 가깝게 연결돼 있다. Samsung Electronics와 SK hynix 같은 fab owner는 product·layer·tool별 defect distribution을, equipment supplier는 brush·flow·rinse control을, chemical supplier는 formulation과 purity를 가진다. 각자 필요한 truth가 다르므로 centralized data lake보다 release contract와 change-control interface가 먼저다.

Fab team은 한 high-cost layer를 골라 removal-protection matrix를 만든다. Particle, organic residue, trace metal, metal loss, roughness, sheet resistance, downstream defect를 한 lot genealogy로 묶는다. Supplier change나 brush change가 생기면 어떤 subset을 requalify하는지 사전에 정한다. Procurement는 price per liter 외에 released recipe count, regional supply redundancy, notification lead time, on-site failure analysis, audit trail을 계약 항목으로 넣는다.

Material supplier는 integrated slurry-plus-cleaner value를 “one-stop”이라는 문구보다 cycle-time evidence로 증명해야 한다. 동일 wafer에서 split experiment를 설계하고, root-cause ownership과 recipe rollback time을 공개 가능한 범위에서 제시한다. Equipment supplier는 brush compression, solution availability, drain·rinse dynamics가 electrochemical boundary에 미치는 영향을 control parameter로 제공한다.

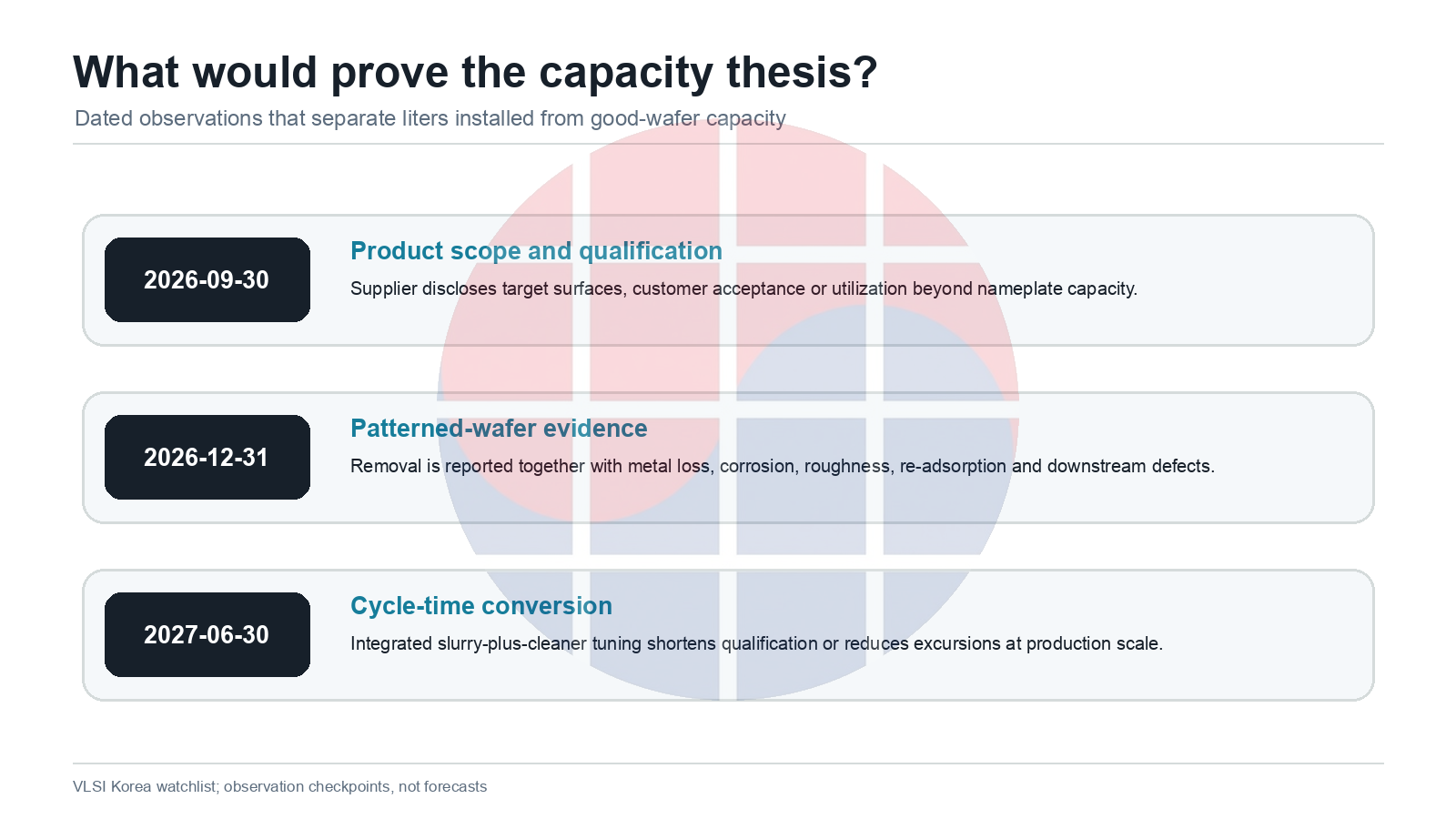

2026-09-30: Fujifilm 또는 customer-facing material evidence에서 Oita utilization, target surface, released product scope, qualification 상태가 공개되는지 본다. 단순 capacity repeat는 새 evidence가 아니다.

2026-12-31: 새 patterned-wafer 연구가 removal과 함께 corrosion, material loss, roughness, re-adsorption, downstream defect를 보고하는지 본다. Blanket sample과 single metric만 있으면 production gate는 열리지 않는다.

2027-06-30: Integrated slurry-plus-cleaner tuning이 실제 qualification lead time 또는 excursion rate를 줄였다는 production-scale signal이 나오는지 본다. 없다면 one-stop solution은 portfolio breadth이지 conversion evidence가 아니다.

지금의 decision rule은 명확하다. Cleaner를 “얼마나 많이 만들 수 있는가”보다 “어떤 patterned stack을 어떤 downstream limit로 release할 수 있는가”로 조달하고 검증하라. Particle count를 낮추는 chemistry는 많을 수 있다. Removal과 protection, rinse, metrology, change control을 함께 닫는 process window가 production asset이다.
