🆓 무료 글 · 누구나 무료로 읽을 수 있는 글입니다
현직 반도체 엔지니어가 지난 한 달을 돌아보며:
From the Editor
이번 달 나는 AI 반도체 공급을 매출이나 wafer starts 하나로 읽는 습관이 가장 위험하다고 느꼈다. die가 나와도 package, system, 고객 qualification의 날짜가 맞지 않으면 납기는 성립하지 않는다. 이 세 handoff를 따로 보자.
Cover Feature: AI silicon 납기는 3 handoff와 qualification gate가 정한다
wafer-ready, package-ready, system-ready를 한 개의 수치로 합치지 않는 방법.

VLSI Korea view: AI silicon의 납기는 wafer out이 아니라 세 handoff와 마지막 qualification gate 중 가장 늦게 닫히는 날짜로 결정된다.
8월의 AI 반도체 뉴스는 수요가 약해졌는지가 아니라, 납기를 무엇으로 계산해야 하는지를 바꿨다. NVIDIA의 2분기 매출 962억달러는 demand의 크기를 보여주지만, die 하나가 고객 rack에서 유효한 compute가 되는 날짜까지는 설명하지 않는다.

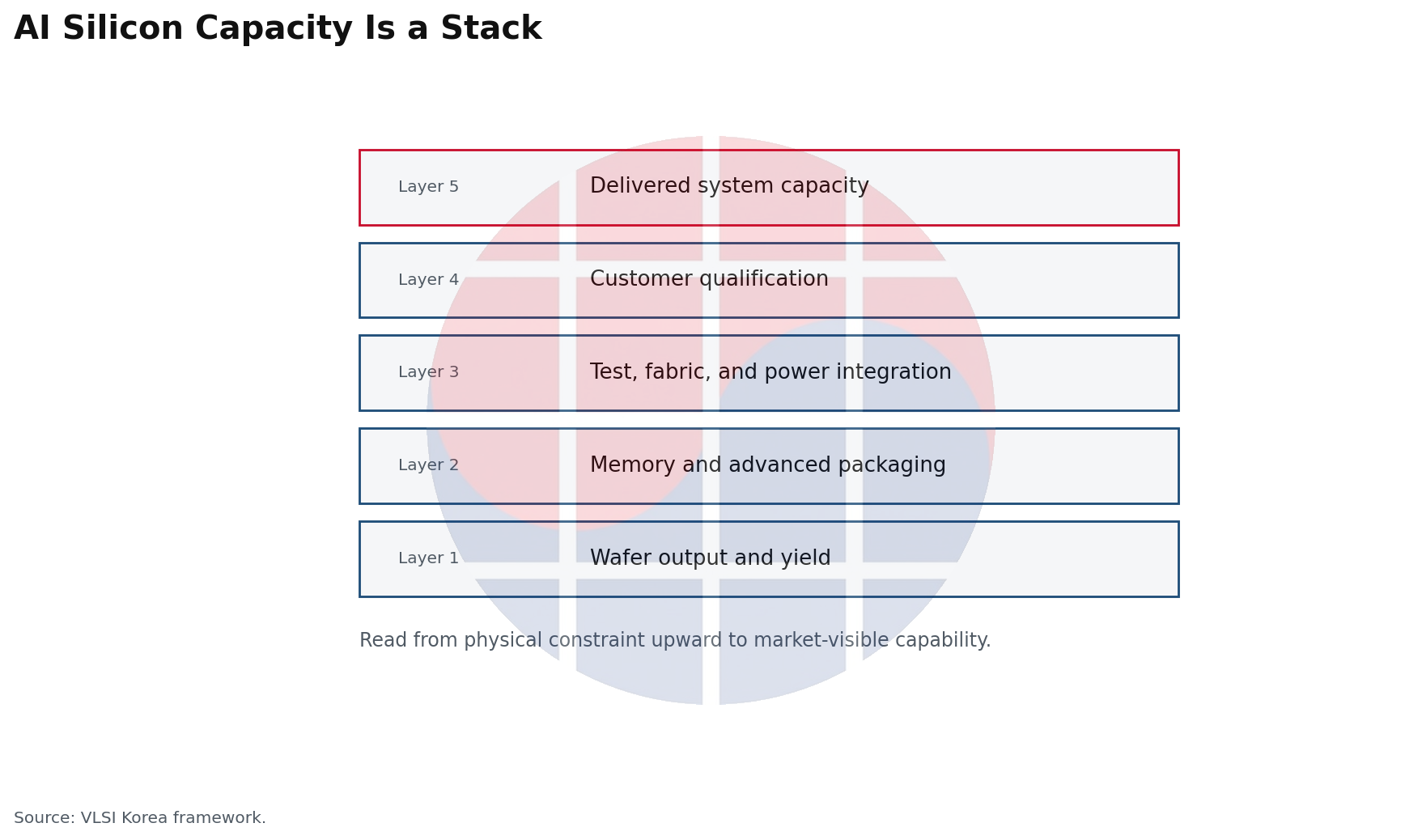

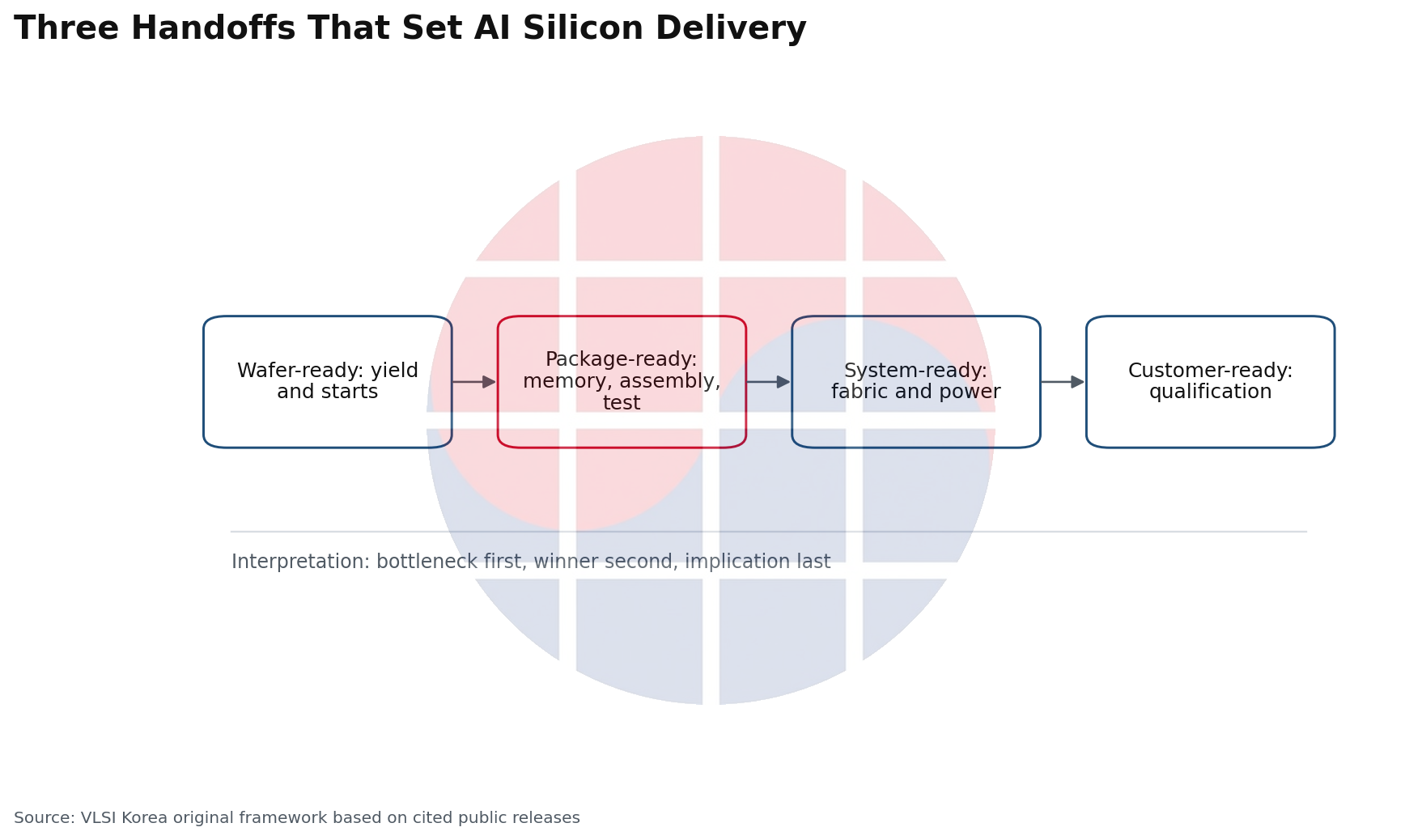

이달의 프레임은 세 handoff와 마지막 acceptance gate다. wafer-ready는 yield와 wafer starts, package-ready는 HBM stack, assembly, test, system-ready는 fabric, power, rack integration을 뜻하며, 마지막 customer qualification이 끝나야 공급이 매출이 아니라 사용 가능한 capacity가 된다.
SK하이닉스의 용인 Y2·청주 M17 54조원 투자와 인디애나 advanced packaging base는 이 분리를 가장 또렷하게 보여준다. 한국의 cutting-edge wafer가 인디애나에서 packaging·test를 거쳐 고객에게 공급될 계획이므로, fab shell의 완공이나 wafer out만으로 HBM 납기를 예측하면 뒤 단계의 qualification 시간을 놓친다.
Applied Materials가 DRAM, leading-edge foundry-logic, advanced packaging을 함께 성장 축으로 지목한 이유도 같다. 3D memory에서는 layer 수뿐 아니라 bonding yield와 thermal path가 schedule을 바꾸고, system에서는 switch, power delivery, cooling과 software validation이 같은 critical path에 들어온다.
그래서 실무자는 어느 회사가 capacity를 늘리는가보다 네 날짜를 분리해 물어야 한다. wafer out, package release, rack bring-up, customer acceptance 중 하나라도 늦으면 앞 단계의 record는 납기가 아니며, 2028~2029로 제시된 투자 일정은 당장 공급이 늘었다는 뜻도 아니다.
참고한 보도
The Month in Silicon
지난 한 달 동안 업계에서 실제로 바뀐 것, 바뀌지 않은 것, 그리고 주시해야 할 것.

1. NVIDIA 962억달러: 수요와 납기 지표를 분리해야 한다
NVIDIA의 2분기 매출 962억달러는 수요 규모를 확인하지만 납기 지표가 아니므로, HBM packaging, fabric, power, qualification을 별도의 critical path로 추적해야 한다.
출처: NVIDIA Newsroom
2. SK하이닉스 인디애나: HBM의 단위는 wafer가 아니다
SK하이닉스가 한국 wafer를 인디애나에서 advanced packaging과 test로 연결하기로 한 것은 HBM 공급의 단위가 wafer가 아니라 지역 간 qualification된 back-end flow로 바뀌고 있음을 보여준다.
3. SK하이닉스 54조원: capex는 capacity option이다
SK하이닉스의 용인 Y2와 청주 M17 54조원 투자에서 cleanroom 일정과 tool fill의 분리를 보면, capex 발표는 곧바로 wafer starts가 아니라 mid-to-long-term capacity option이다.
4. 반도체특별법 시행령: 인프라가 fab 일정의 일부가 됐다
반도체특별법 시행령은 cluster infrastructure 비용의 50% 이상 100% 이하 지원 여지를 만들었지만, 실제 공급 증가는 전력·용수·이중화와 개별 장비 투입이 실행되는 시점에 달려 있다.
출처: 산업통상부
5. 삼성 V10 BV-NAND: 3D memory의 다음 변수는 bonding이다
삼성전자의 400단 이상 V10 BV-NAND 발표는 layer 수만큼 bonding yield와 thermal path가 제품 schedule을 좌우하는 3D memory 구조로의 이동을 뜻하지만, zHBM은 concept임을 분리해야 한다.
6. Applied Materials: AI capex는 공정 묶음으로 들어온다
Applied Materials가 DRAM, leading-edge foundry-logic, advanced packaging을 하반기 성장 축으로 지목한 것은 AI capex가 한 공정의 장비 수요가 아니라 여러 process module의 동시 qualification을 요구한다는 신호다.
7. TSMC·Sony JV: specialty capacity도 ownership이 먼저다
TSMC와 Sony의 2029 image-sensor JV는 leading-edge logic과 별개로 specialty-foundry capacity도 ownership과 capital allocation을 먼저 정해두는 방향으로 움직인다는 사례다.
출처: TSMC
Korean Lens: 한국의 AI 메모리 전략: wafer 우위에서 supply-system control로

이번 달의 한국 신호는 HBM 출하량이 아니라 생산 시스템의 위치가 나뉜다는 데 있다. 산업부 시행령은 cluster infrastructure의 지원 근거를 만들었고, SK하이닉스는 용인·청주의 wafer capacity와 인디애나의 advanced packaging·test를 서로 다른 일정으로 제시했다. 이 조합은 2026년 공급 확대가 아니라 2028~2029년 qualification을 겨냥한 실행 계획이다. 한국 업체와 소부장 기업은 die 성능보다 power, water, package substrate, test, 물류와 failure analysis가 어느 site에서 닫히는지를 함께 관리해야 한다.
참고한 보도
감사의 말
8월에는 HBM, package, power, qualification을 한 일정표로 연결해야 한다는 공개 신호가 특히 많았습니다. VLSI Korea를 읽으며 각 조직의 실제 handoff를 떠올려 주시는 독자께 감사드립니다. 다음 호도 숫자보다 먼저 병목의 위치를 좁히겠습니다.
피드백·제안은 언제든 [email protected]로 보내주세요.
About VLSI Monthly - Monthly magazine curated and written by Chase Na, a practicing semiconductor engineer. AI assists with source aggregation and draft composition; editorial voice, framework, and final review are Chase's. VLSI Monthly은 현직 반도체 엔지니어 Chase Na가 기획·집필하는 월간지입니다. AI는 자료 수집·초안 조립을 보조하며, 관점·프레임워크·최종 편집은 모두 Chase가 담당합니다.
자주 묻는 질문
AI silicon 납기는 무엇으로 결정되는가?
Wafer-ready, package-ready, system-ready의 세 handoff와 마지막 customer qualification 중 가장 늦게 닫히는 날짜로 결정된다. Wafer out만으로 납기를 예측하면 뒤 단계의 qualification 시간을 놓친다.
NVIDIA의 2분기 매출 962억달러는 무엇을 보여 주는가?
수요의 크기를 보여 주는 수치다. 다만 납기 지표는 아니므로, die가 고객 rack에서 유효한 compute가 되는 날짜는 HBM packaging, fabric, power, qualification을 별도 critical path로 추적해야 한다.
SK hynix의 54조원 투자는 어떤 구조인가?
용인 Y2와 청주 M17에 54조원을 투자하고, 인디애나에 advanced packaging base를 두는 구조다. 한국의 wafer가 인디애나에서 packaging과 test를 거쳐 고객에게 공급될 계획이므로, capex 발표는 곧바로 wafer starts 증가를 뜻하지 않는다.
삼성 V10 BV-NAND 발표의 핵심 변수는 무엇인가?
400단 이상 V10에서 layer 수만큼 bonding yield와 thermal path가 제품 schedule을 좌우한다는 점이다. 본문은 zHBM은 concept 단계로 분리해 읽어야 한다고 명시한다.
