9월 2일 SEMICON Taiwan 보도에서 인용된 TSMC 발표는 2029년 package power 약 4,100W와 HBM bandwidth 34배 이상을 전망했다. 이는 roadmap 수치이며 양산 측정값이나 고객 출하량은 공개되지 않았다.

발행 2026년 9월 3일 · 업데이트 2026년 9월 3일 06:00 KST · 6분

2026년 9월 3일 발행본의 data period는 2024-2029 roadmap; weekly spot update다. TrendForce가 2026년 9월 2일 보도한 SEMICON Taiwan 발표에 따르면 TSMC는 AI system power가 약 6배가 될 수 있다고 봤다.

본문은 이 보도를 Reported로, 9월 2일 TrendForce spot-price 지표를 Estimate로, 삼성의 3D memory 설명을 Company claim으로 분리한다.

TSMC가 보도에서 제시한 2029년 package power 전망
2029 roadmap · 4,100W · 2024년 약 600W 대비
약 6.8배이며 reported roadmap value다.

DDR4 1Gx8 3200MT/s 평균 spot price
2026년 9월 1일 주간 · US$44.54 · 8월 26일 US$43.64 대비 +2.08%
spot 거래는 약했지만 supplier quote가 가격을 지지했다.

512Gb TLC wafer 평균 spot price
2026년 8월 31일 주간 · US$20.708 · 전주 대비 -0.90%
consumer procurement이 약해 NAND spot은 횡보했다.

One Big Thing

TSMC roadmap의 4,100W는 package thermal path를 설계 입력으로 바꾼다

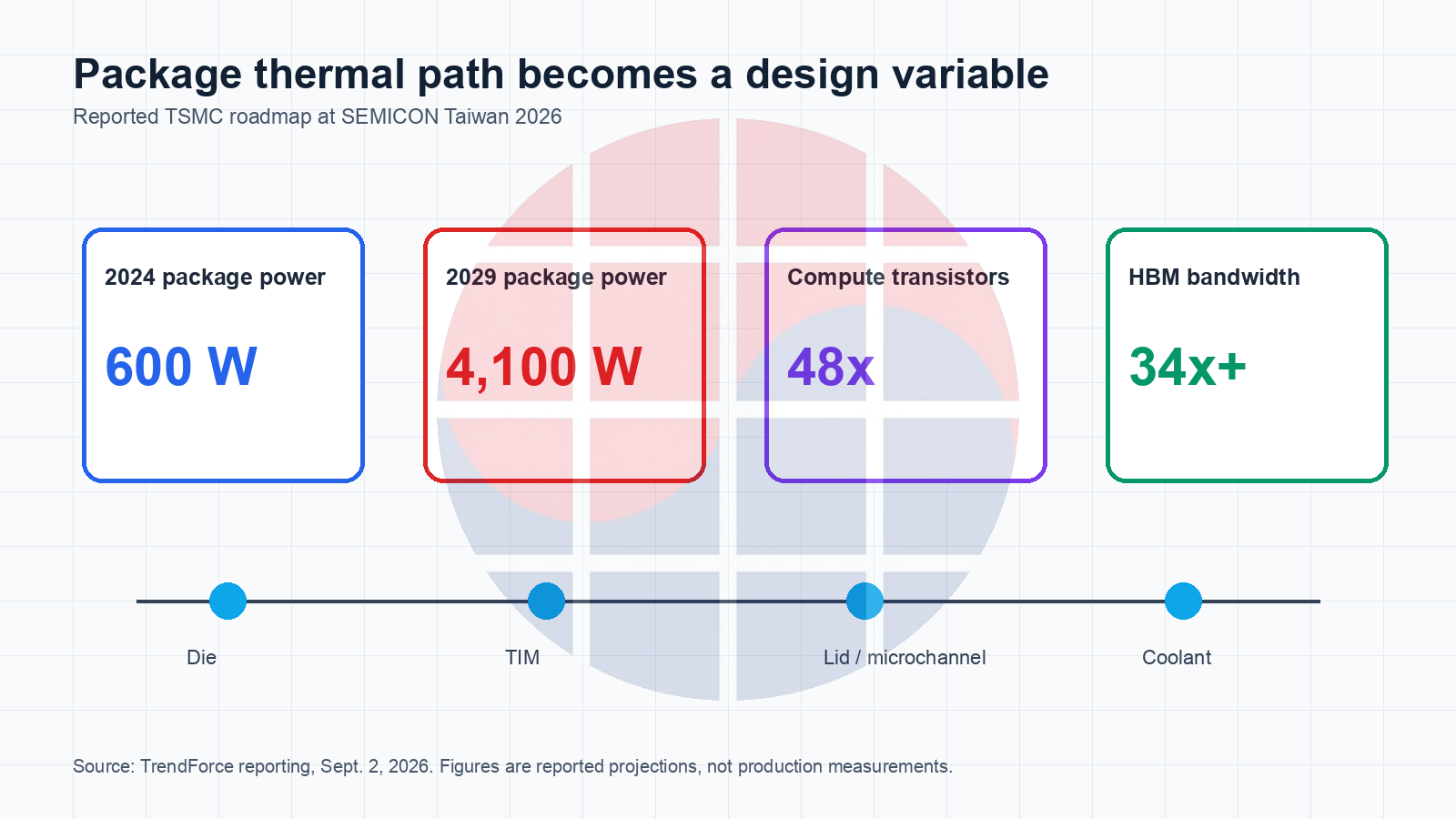

TSMC가 보도에서 제시한 package power
2029 roadmap · 4,100W · 2024년 약 600W 대비
reported roadmap 기준 약 6.8배다.

TAIWAN · PACKAGING · MAJOR · MEDIA REPORTING · REPORTED · ROADMAP

무슨 일이 있었나 - TrendForce는 TSMC Advanced Packaging R&D Director의 SEMICON Taiwan 발언을 인용해 system power 약 6배와 2029년 package power 약 4,100W를 보도했다.

실제로 바뀐 것 - 열은 rack 뒤단의 cooling 문제에서 package 구조와 logic-memory placement를 제약하는 설계 입력으로 이동한다.

왜 중요한가 - power delivery loss와 thermal resistance가 함께 커지면 HBM stack, hotspot placement, lid 구조, cold plate interface를 signoff 전부터 함께 최적화해야 한다.

VLSI Korea view: power가 package에서 4,100W 규모로 커지는 경로라면, thermal closure는 backend가 마지막에 고치는 항목이 아니다. xPU hotspot과 HBM stack의 상대 위치, PDN, lid, coolant path가 floorplan 단계부터 서로의 margin을 소비한다.

microchannel의 약속은 coolant를 heat source에 가깝게 두는 데 있다. 그러나 expensive package 안에 channel을 만들면 assembly yield, seal reliability와 rework 불가 비용이 함께 올라가므로, 발표된 roadmap을 양산 성과로 읽어서는 안 된다.

• 확인 - 기사에는 600W, 4,100W, 48배 transistor, 34배 이상 HBM bandwidth라는 reported figures가 있다.
• 미확인 - 수치의 제품 범위, test condition, microchannel yield, leak reliability, shipment와 customer qualification은 공개되지 않았다.

VLSI Korea view - 4,100W는 cooling BOM 하나의 문제가 아니다. die hotspot 위치, HBM stack, TIM, lid, cold plate와 package routing을 architecture freeze 이전에 함께 닫아야 한다는 뜻이다.

먼저 볼 숫자는 cold-plate 성능이 아니라 customer qualification에서 허용하는 junction-temperature margin과 package warpage다. 다음 확인점은 TSMC가 microchannel path의 신뢰성, assembly yield 또는 고객 qualification 데이터를 공개하는 시점이다.

Signals

DDR4 spot은 올랐지만 NAND wafer는 내려갔다

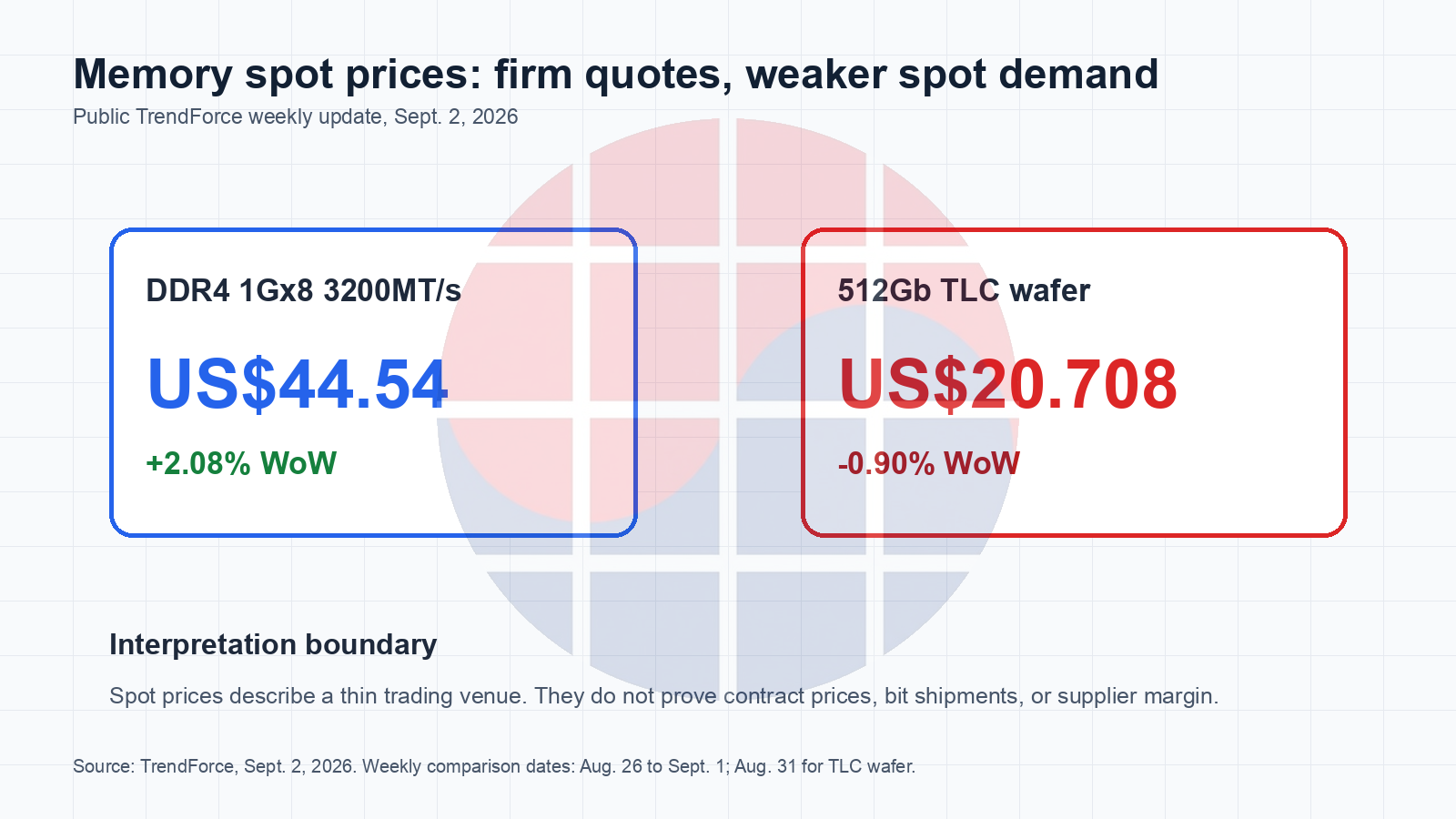

DDR4 1Gx8 3200MT/s average spot price
2026년 9월 1일 주간 · US$44.54 · 8월 26일 US$43.64 대비 +2.08%
spot 거래 약세에도 firm quote가 가격을 지지했다.

GLOBAL · MEMORY · SIGNAL · MARKET RESEARCH · ESTIMATE · NOT APPLICABLE

TrendForce는 DRAM spot 거래가 둔화됐지만 DDR4 1Gx8 3200MT/s 평균이 8월 26일 US$43.64에서 9월 1일 US$44.54로 올랐다고 밝혔다.

왜 중요한가 - DRAM과 NAND가 같은 방향으로 움직인다고 가정하면 PC, consumer storage, enterprise allocation의 서로 다른 수요와 공급 조건을 놓친다.

가격 하나로 memory cycle 전체를 판단하기 어렵다. DDR4는 firm quote가 거래량보다 강하게 작용할 수 있고, TLC wafer는 consumer procurement의 약세가 즉시 보일 수 있다.

삼성 3D memory 제안의 성패는 memory 단품이 아니라 logic-package co-design이다

Samsung zHBM architecture
2026년 9월 2일 설명 · 3D stack architecture · conventional 2.5D HBM 대비
company proposal이며 product shipment claim은 아니다.

KOREA · MEMORY · SIGNAL · COMPANY · COMPANY CLAIM · DEVELOPMENT

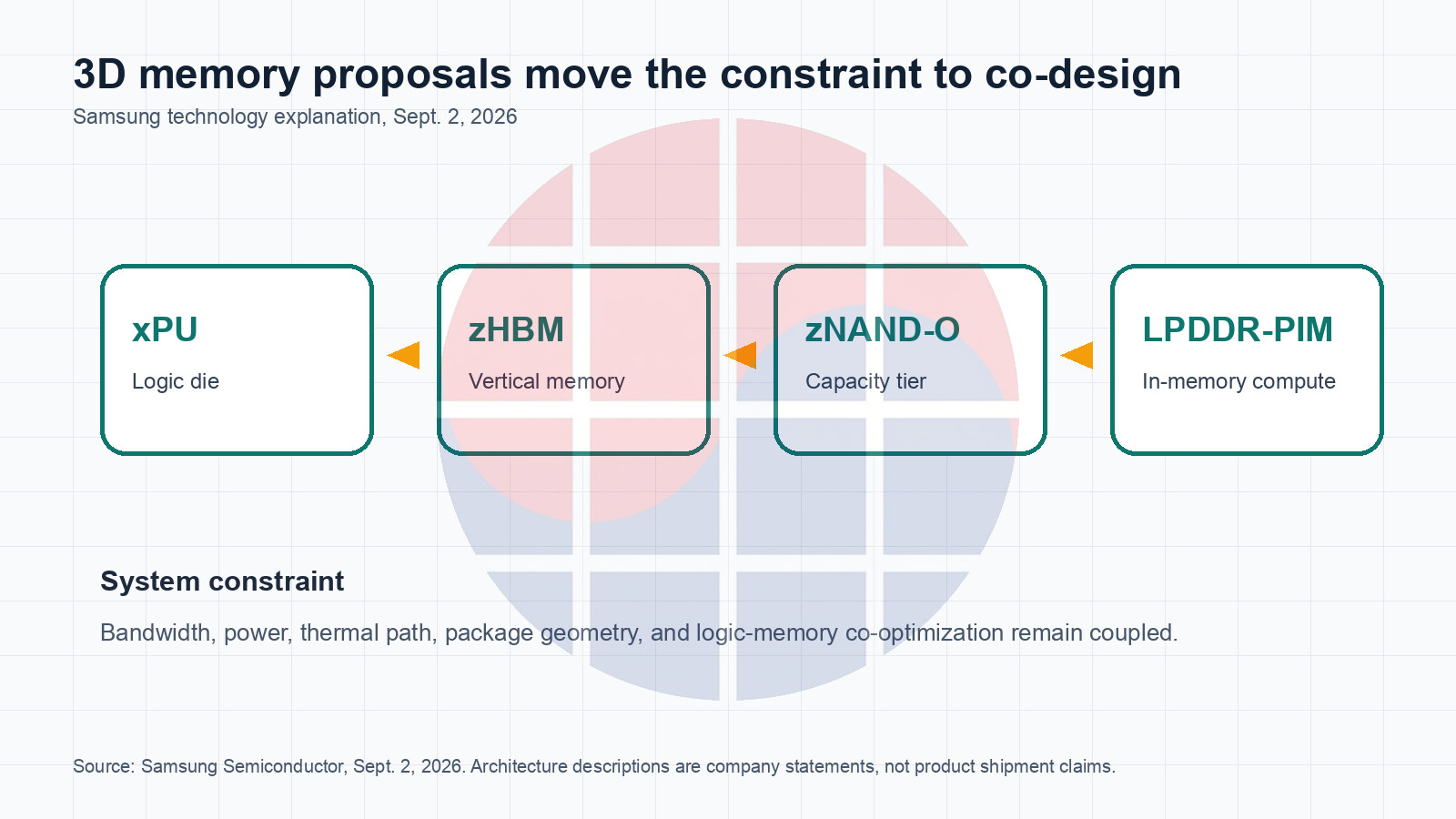

삼성은 9월 2일 zHBM, zNAND-O, LPDDR-PIM을 cloud와 edge AI의 capacity, bandwidth, power 조건을 겨냥한 차세대 memory 방향으로 설명했다.

왜 중요한가 - 3D memory는 bandwidth만 높이는 문제가 아니라 die-to-die interconnect, thermal path, power delivery와 package geometry를 logic과 함께 결정해야 하는 문제다.

VLSI Korea view: HBM을 더 가까이 붙이는 선택은 PHY와 package routing 부담을 줄일 수 있지만, thermal path를 없애지 않는다. 설계팀은 bandwidth 목표와 함께 stack temperature, TSV 또는 hybrid-bond interface, repair strategy와 test access를 동시에 닫아야 한다.

자주 묻는 질문

TSMC가 제시한 2029년 package power 전망은 얼마인가?

약 4,100W로, 2024년 약 600W 대비 약 6.8배다. TrendForce가 2026년 9월 2일 SEMICON Taiwan 발표를 인용해 보도한 roadmap 수치이며, 양산 측정값이나 고객 출하량은 공개되지 않았다. HBM bandwidth 34배 이상도 함께 전망됐다.

2026년 9월 초 메모리 spot 가격은 어떻게 움직였는가?

DDR4 1Gx8 3200MT/s 평균 spot 가격은 9월 1일 주간 US$44.54로 8월 26일 US$43.64 대비 +2.08% 올랐다. 512Gb TLC wafer 평균은 US$20.708로 전주 대비 -0.90% 내려, DRAM과 NAND가 다른 방향을 보였다.

삼성의 zHBM 제안은 어떤 성격인가?

삼성이 2026년 9월 2일 설명한 3D stack architecture로, conventional 2.5D HBM 대비 company proposal이며 product shipment claim은 아니다. 삼성은 같은 날 zNAND-O와 LPDDR-PIM도 차세대 memory 방향으로 설명했다.

4,100W급 패키지에서 열 설계가 달라지는 이유는 무엇인가?

열이 rack 뒤단의 냉각 문제에서 package 구조와 logic-memory 배치를 제약하는 설계 입력으로 이동하기 때문이다. xPU hotspot과 HBM stack 위치, PDN, lid, coolant path를 floorplan 단계부터 함께 닫아야 한다.
