현직 반도체 엔지니어가 오늘 읽은 뉴스 요약:

Marvell의 FY2027 2분기 매출은 $2.739B로 37% 늘었고, Data Center 매출은 46% 성장했다. 오늘의 제약은 GPU 숫자보다 custom silicon의 qualification, HBM packaging, GAA process variation을 같은 일정으로 닫는 능력이다.

Chase's Take - 나는 Marvell의 $3.150B guidance를 단순한 AI 수요 지표로 읽지 않는다. custom silicon은 RTL signoff 뒤에도 SerDes, package substrate, HBM 조달, board bring-up과 고객 qualification이 동시에 닫혀야 매출로 전환된다.

다음 확인점은 2026년 10월 6일 Investor Day에서 Custom과 Connectivity의 ramp 시점이 wafer starts 및 packaging 슬롯과 어떻게 연결되는지다.

1. Marvell Technology FY2027 Fiscal Year Second Quarter Financial Results: custom silicon 전환

Marvell Technology FY2027 Fiscal Year Second Quarter Financial Results: custom silicon 전환

TL;DR - Marvell은 FY2027 2분기에 $2.739B를 기록하고 3분기 $3.150B guidance를 제시했다.

설계 win보다 production qualification의 속도가 매출 전환을 가르는 구간이다.

  • 2분기 매출은 $2.739B로 전년 대비 37% 늘었고, GAAP gross margin은 53.1%, GAAP diluted EPS는 $0.33였다.
  • Data Center 매출 성장률 46%가 지속되려면 custom silicon의 SerDes, package substrate, HBM 조달과 고객 qualification이 같은 ramp 창에서 닫혀야 한다.

출처: Marvell Technology - Marvell Technology FY2027 Fiscal Year Second Quarter Financial Results: custom silicon 전환


2. SK hynix Indiana HBM Production Base: 한국 wafer와 미국 packaging

SK hynix Indiana HBM Production Base: 한국 wafer와 미국 packaging

TL;DR - SK hynix는 Indiana advanced HBM packaging fab에 over $4 billion을 투자하고 2029년 하반기 mass production을 목표로 잡았다.

  • cleanroom completion 목표는 2028년 10월이며, commercial operation에는 약 1,000명, 100곳 이상 potential supplier, 7,000개 일자리가 제시됐다.
  • Korea wafer에서 Indiana advanced packaging과 test로 이어지는 경로는 HBM ramp의 제약이 packaging-test capacity와 지역별 customer qualification까지 확장됐음을 보여 준다.

출처: SK hynix - SK hynix Indiana HBM Production Base: 한국 wafer와 미국 packaging


3. Lam Research Breaks Ground Oregon Lab: AI-Era Semiconductor Research

Lam Research Breaks Ground Oregon Lab: AI-Era Semiconductor Research

TL;DR - Lam Research는 5년간 over $3 billion global lab network expansion의 첫 단계로 Oregon 120,000 square foot lab을 착공했다.

  • 새 facility는 cleanroom lab space를 50% 이상 늘리고 2028년 개장을 목표로 하며, 건설 과정에 약 900개, Lam에 400개 이상 일자리를 전망했다.
  • AI node 전환에서 deposition, etch, materials, hardware validation의 학습 주기를 줄이는 cleanroom experiment slot 자체가 공정 window 확보의 capacity가 된다.

출처: Lam Research - Lam Research Breaks Ground Oregon Lab: AI-Era Semiconductor Research


4. GAA Channel Non-Uniformity: 4nm to 7nm top channel

GAA Channel Non-Uniformity: 4nm to 7nm top channel

TL;DR - Lam의 SEMulator3D 모델은 nFET stacked nanosheet stress 차이가 400-800 MPa에 이를 수 있고, top channel을 4nm에서 7nm로 키우면 줄어든다고 제시했다.

  • 이 결과는 Lam의 virtual fabrication 모델에서 pFET stress 차이가 200 MPa 미만인 반면 nFET는 400-800 MPa에 이른다는 조건부 분석이다.
  • top channel thickness, fin width, lateral etch가 mobility, Vt, leakage에 함께 영향을 주므로 PDK와 process co-optimization은 평균값보다 stack별 분포를 닫아야 한다.

출처: Lam Research - GAA Channel Non-Uniformity: 4nm to 7nm top channel

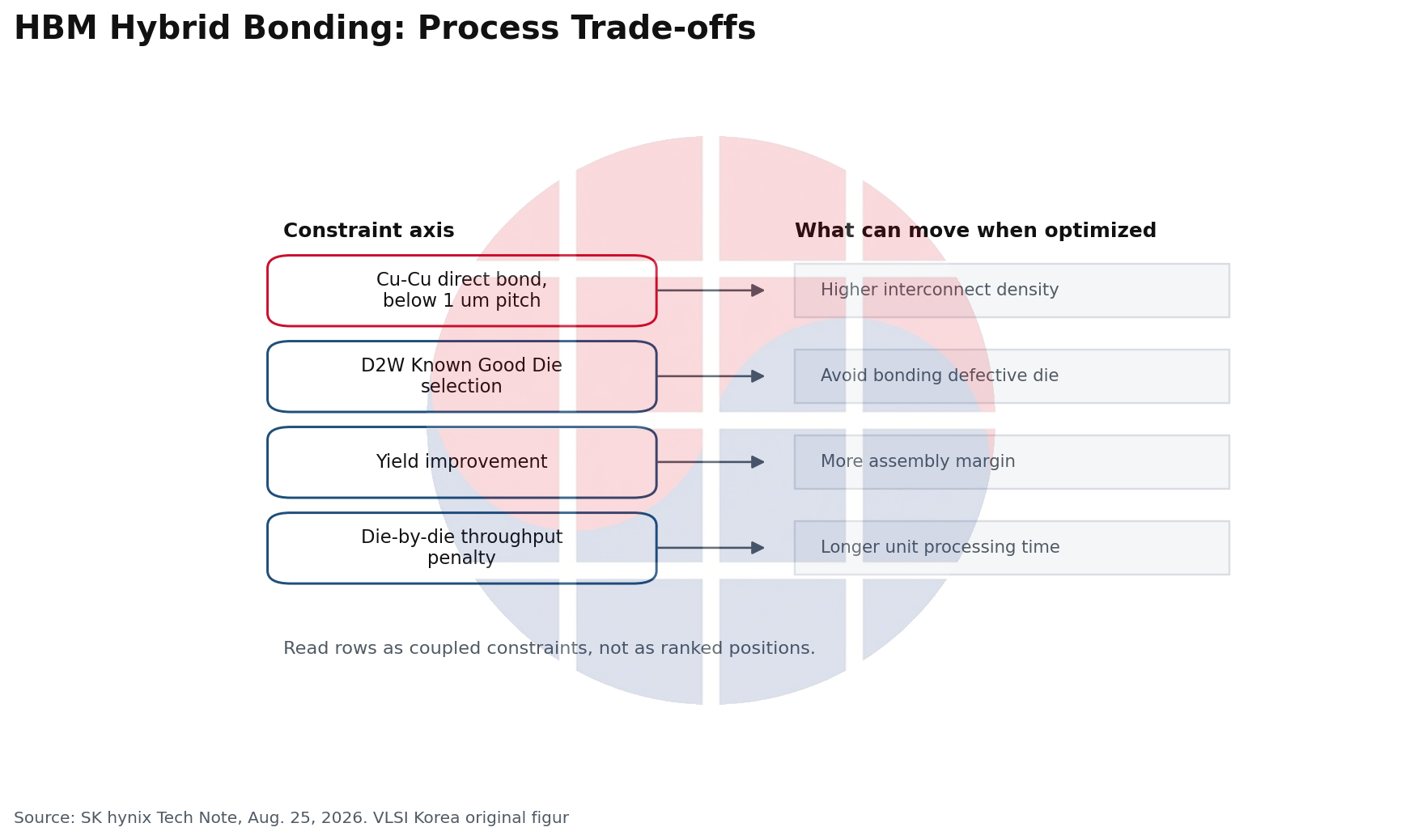

HBM hybrid-bonding trade-offs: sub-1 micrometer Cu-Cu pitch, D2W known-good-die selection, yield and throughput implications.
Figure: VLSI Korea 자체 작성. Source: SK hynix Tech Note, Aug. 25, 2026.

앞으로 지켜볼 것

  • Marvell Investor Day, 2026년 10월 6일
    Custom과 Connectivity의 ramp 시점이 wafer starts, substrate, packaging 슬롯과 어느 정도 동기화되는지 확인할 수 있다.
  • SK hynix Indiana cleanroom completion 목표, 2028년 10월
    HBM 공급은 wafer만이 아니라 미국 내 packaging, test, customer qualification의 동시 ramp로 판단해야 한다.
  • GAA stack별 stress와 Vt 분포의 공정 상관
    평균 device metric이 좋아도 top channel의 leakage tail이 guardband와 yield를 지배할 수 있다.
  • Lam Oregon lab의 2028년 개장 진행
    advanced node의 equipment learning cycle은 cleanroom 실험 capacity와 metrology feedback에 묶여 있다.

자주 묻는 질문

Marvell의 FY2027 2분기 실적은 어땠나요?

매출은 27억 3,900만 달러로 전년 대비 37% 늘었고, GAAP 매출총이익률은 53.1%, 희석 EPS는 0.33달러였습니다. 데이터센터 매출 성장률은 46%였고, 3분기 가이던스로는 31억 5,000만 달러가 제시됐습니다.

SK하이닉스의 인디애나 HBM 패키징 공장 계획은 무엇인가요?

40억 달러 이상을 투자하는 첨단 HBM 패키징 공장입니다. 클린룸 완공 목표는 2028년 10월, 양산 목표는 2029년 하반기이며, 상업 가동 시 약 1,000명 규모와 100곳 이상의 잠재 공급업체, 7,000개 일자리가 제시됐습니다.

Lam Research의 오리건 연구소는 어떤 계획인가요?

5년간 30억 달러 이상 규모의 글로벌 랩 네트워크 확장의 첫 단계입니다. 12만 제곱피트 규모로 클린룸 랩 공간을 50% 이상 늘리고 2028년 개장을 목표로 합니다.

GAA 채널 두께와 스트레스 차이는 어떤 관계인가요?

Lam의 가상 제조 모델에서는 nFET 적층 나노시트의 스트레스 차이가 400~800MPa에 이를 수 있고 pFET는 200MPa 미만으로 제시됐습니다. 상단 채널을 4nm에서 7nm로 키우면 그 차이가 줄어든다고 분석됐습니다.
