台積電與『競爭對手』GF以20億美元攜手的真正理由：CoWoS中介層瓶頸的實體

🆓 免費文章 · 任何人都可以免費閱讀

發布日：2026年10月11日 · VLSI Korea深度分析

30秒摘要

• 2026年10月8日，GlobalFoundries（GF）宣布與台積電簽訂約20億美元規模的多年製造合約。內容是GF在紐約Malta晶圓廠為台積電的CoWoS advanced packaging ecosystem製造silicon interposer（GlobalFoundries官方發布、GlobeNewswire全文）。
• 核心條件：5年初始合約，量產ramp在2028年上半年（H1 2028），美國內首個CoWoS用silicon interposer供應源，包含embedded deep-trench capacitor。
• 真正理由有三個。（1）在CoWoS capacity到2026年底完售的情況下，台積電將capex效率最低的瓶頸交給外部。（2）GF成為2018年放棄7nm的『mature-node specialist』，IBM遺產的deep-trench技術是正適合中介層用內建電容器的武器。（3）美國內生產同時滿足CHIPS Act補助金經濟學與地緣政治風險避險。
• 資金流向：將20億美元除以5年，每年約4億美元規模。約為GF 2025年營收（67.9億美元）的6%，但因為是營運中mature fab的額外稼動率，incremental margin貢獻度高（GF 2025年gross margin約25%）。台積電在維持packaging system整體margin與客戶lock-in的同時，將interposer這項非核心資產de-risk。
• H1-2028 ramp是絕妙時機。依業界估計，CoWoS capacity從2024年底每月約3.5萬片 → 2025年底約7.5萬片 → 2026年底約13萬片，不到2年擴大近4倍，2027年也計畫再擴張60%以上。GF中介層正配合那個擴張軌道的頂點到達。

Background：什麼是中介層，為何成為AI加速器的命脈

中介層 = 鋪在晶片下方的『矽布線板』

CoWoS（Chip-on-Wafer-on-Substrate）是AI加速器的標準封裝。簡化結構如下：

1. CoW（Chip-on-Wafer）：將GPU/ASIC logic die與多個HBM stack放在一個大型silicon interposer上。Interposer是以microbump與TSV（Through-Silicon Via）以數萬條布線連接die的『矽布線板』。
2. oS（on-Substrate）：將整個interposer放在organic substrate上完成封裝。

Interposer本身是幾乎沒有transistor的被動（passive）矽。以65nm級mature node就足以製造。也就是說，支撐AI時代最昂貴封裝的核心零件以10年前的製程製造，是這個故事的第一個諷刺也是經濟學核心。

CoWoS為何是瓶頸

以數字看，瓶頸實體顯現：

• 台積電魏哲家執行長在2026年6月股東會表示CoWoS capacity**「extremely tight and sold out through 2026」**。NVIDIA也公開提到CoWoS assembly至少到2026年中oversubscribed。
• CoWoS backend的lead time擴大至52~78週，預約已排到2027年。
• 依業界估計，CoWoS月capacity從2024年底約3.5萬片到2025年底約7.5萬片，2026年底目標約12.5~13萬片。不到2年擴張4倍，但供需gap在2026年也估計約20%。
• 據Epoch AI 2026年3月分析，2025年基準前4大AI晶片設計公司消費了全球CoWoS capacity與HBM供應的約90%。相同公司在advanced logic die生產所占比重僅12%。意謂瓶頸不在logic晶圓廠，而在packaging與HBM。

台積電將2026年capex指引上調至600~640億美元，其中相當部分投入advanced packaging（嘉義AP7園區等）。儘管如此仍將interposer這一塊交給外部。為什麼？

與記憶體端故事的對比

看封裝新聞有兩條線。記憶體端是以hybrid bonding（如台積電SoIC、AMD 3D V-Cache將logic與記憶體直接接合的技術）提高bandwidth density的遊戲。反之CoWoS中介層是logistics遊戲 — 在一個封裝內將已製造的die以最寬、最快、且最便宜的方式連接的問題。這次GF合約是後者，即解開logistics瓶頸的交易。兩個故事在同一個AI封裝內同時進行，但經濟學完全不同。

Business Deep Dive：全球第一晶圓代工將『競爭對手』作為供應商的經濟學

1. 為何台積電不自行製造中介層 — capex triage的邏輯

台積電2026年capex為600~640億美元。思考這筆錢的分配優先順序。2nm/N2P/A16 ramp、Arizona晶圓廠擴張、嘉義CoWoS mega-site（AP7）— 全部是frontier capex。反之silicon interposer是mature-node產品。若台積電直接擴充，必須新建mature fab產線，從台積電資本效率觀點是最差選擇。

GF的Malta晶圓廠是已營運的mature-node 300mm產線。能以不是擴充、而是既有產線稼動率增加製造interposer。從GF立場邊際成本（marginal cost）低，從台積電立場不動自家capex就解開瓶頸。雙方capex ROI同時成立的罕見結構。

而且『競爭對手』框架與實際不同。GF自2018年停止7nm開發後重新定位為mature-node specialist。早已不在最先進logic與台積電競爭。反而從台積電立場，成為「我們不做的事做得最好的公司」。

2. 非GF不可的理由 — deep-trench這個隱藏武器

發布文中最值得關注的是**「embedded deep-trench capacitor components」**。中介層內建電容器為何重要？因為AI封裝的電力完整性（power integrity）。數十個HBM stack與巨大logic die在一個interposer上來回數百瓦時，在interposer內部直接抓住電源雜訊更有利。

這裡GF的遺產發光。GF的Malta晶圓廠（Fab 8）原本是AMD的晶圓廠，GF收購了IBM半導體事業（與Fishkill的DRAM/eDRAM技術）。Deep-trench capacitor是IBM eDRAM的核心技術。也就是說，GF是少數能製造中介層用內建電容器的晶圓代工之一。這不是單純『委託生產』，而是有技術fit的選擇。

3. 資金流向：誰拿走margin

必須正確理解合約金額20億美元的性質。據發布文，年產量或正確投資規模未公開。將20億美元單純除以5年，每年約4億美元規模。約為GF 2025年年營收67.9億美元的6% — 不是撼動公司整體的規模。

但margin結構不同：

• GF：既有mature fab的額外稼動率。額外capex有限，因此incremental margin高。在GF 2025年gross margin（約25%）之上，再加上長期合約稼動率穩定性的紅利。
• 台積電：讓出Interposer製造margin，但維持CoWoS整個封裝系統的margin，以及更重要的對客戶的供應保證力。在CoWoS sold out的情況下，客戶（NVIDIA、AMD、hyperscaler的custom ASIC）想要的是「何時能拿到」。若Interposer供應增加，台積電的封裝slot整體增加。
• 客戶：事實上支付『美國產來源』的保險費。這個保險費的一部分由CHIPS Act補助金抵銷。從台積電立場看作防止客戶流失的成本也很便宜。

也就是說，這筆交易的真正價格不是20億美元，而是**「多賣一個CoWoS slot的能力」**。若Interposer增加1片，其上承載的logic die + HBM整體封裝營收隨之而來。Leverage是interposer成本的數十倍。

4. H1-2028 ramp的時機 — 與瓶頸消除軌道精確重疊

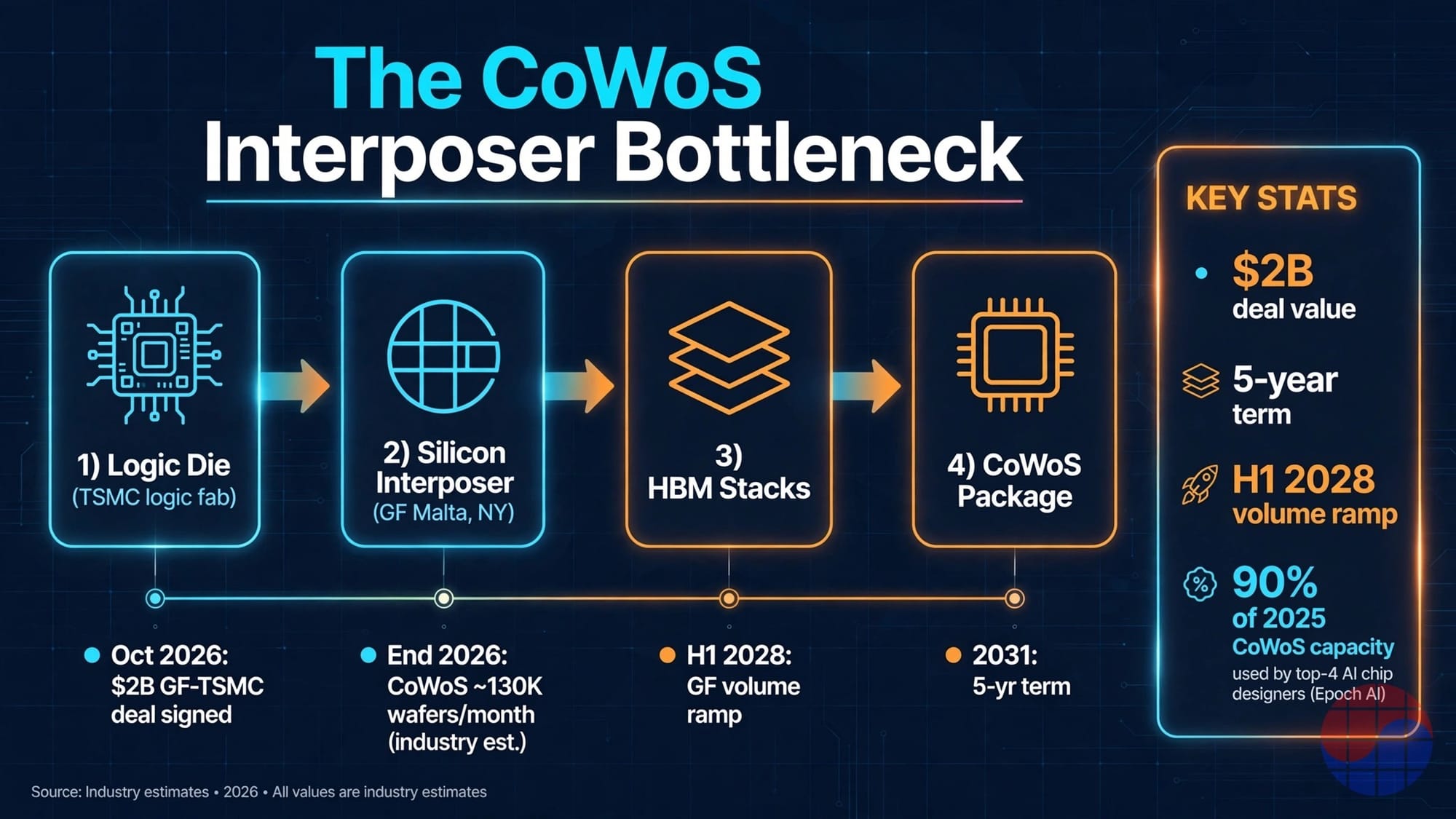

畫出時間線（參照上方資訊圖）：

• 2026年10月：簽訂合約
• 2026年底：CoWoS約13萬片/月（業界估計）
• 2027年：CoWoS capacity計畫再擴張60%以上，業界認為2027年起嚴重短缺將開始緩解
• 2028年上半年：GF Malta量產ramp開始
• 2031年：5年初始合約到期

從發布到量產有一年半差距。這是fab擴充的物理lead time。而且ramp時點H1-2028與台積電CoWoS擴張軌道達到頂點的區間重疊。有兩個可能情境：

情境A — Demand overshoot：若AI capex在2027-28年也不轉弱，2028年CoWoS仍緊繃。此時GF interposer成為台積電的capacity選擇權價值，合約的「今後擴張框架」條款被啟動。GF接近price maker。

情境B — Digestion：若AI基礎設施投資在2027-28年進入消化期，CoWoS供應追上需求。此時GF的美國產interposer成為second-source price anchor。台積電packaging margin有下行壓力，但客戶立場供應穩定性得到確保。

無論哪個情境，對台積電都不壞。Overshoot時slot增加，digestion時將margin壓力分散給外部供應商。

📩 在持續關注這個主題嗎？

財報·報告·HBM供需的後續分析，每天10:30（KST）寄到您的信箱。 免費訂閱 →

5. CHIPS Act onshoring的經濟學 — 『美國產中介層』這個國家資產

GF在CHIPS Act確保最高15億美元直接補助金（2024年11月最終協議），並有將Malta園區在10年以上擴大3倍的計畫。再加上紐約州Green CHIPS計畫支援。GF的Malta/Vermont晶圓廠都獲得Trusted Foundry認證。

透過這份合約，美國將擁有首個美國內CoWoS用silicon interposer供應源。再加上台積電Arizona CoWoS計畫（今後），美國內AI封裝管線的大圖形成。當然front-end logic die仍在台灣製造。不是完全onshoring，而是**『瓶頸區間的onshoring』**。從地緣政治風險觀點，將最脆弱的環節（封裝）先帶到美國，是成本效益最大的選擇。

從韓國觀點值得關注：CoWoS生態系分工愈廣，韓國OSAT·素材·設備企業的進入空間也愈廣。台積電已朝將CoW（Chip-on-Wafer）front-end製程一部分外包給OSAT（ASE、SPIL等）的方向移動，也有報導稱與韓國素材·零件·設備業者進行PO討論。國內nepes以2.5D/3D chiplet封裝與fan-out技術擴大advanced packaging領域，LG Innotek在KPCA Show 2026公開AI加速器用大型FC-BGA substrate。據Yole Group，high-end packaging市場到2031年將成長近5倍。與Interposer成為『美國產』的流向分開，oS（基板安裝）·素材·設備區間仍在亞洲 — 是其中能成為韓國份額的領域。

Chase's Take

作為在Synopsys處理PrimeTime的工程師兼MBA在學生，看這筆交易最先想到的是**「封裝終於成為主角」**。

我進入業界時，packaging還是『back-end afterthought』。設計結束後交給OSAT，是工程的邊緣。但現在決定AI加速器價格的不是logic die的transistor數，而是何時確保CoWoS slot。Epoch AI的數值具象徵性 — 前4大設計公司僅使用logic die生產的12%，卻拿走CoWoS capacity的90%。價值鏈的瓶頸就是價值鏈的權力。與MBA教科書所教完全一樣。

第二印象深刻的是2018年的決定造就2026年的定位。GF放棄7nm時業界評價冷淡。說是「從最先進競爭中脫落」。但正因那個決定，GF能專注mature-node，並將IBM遺產deep-trench技術再利用為中介層用內建電容器。成為20億美元資產的不是丟棄的（7nm），而是守住的（mature + deep-trench）。策略歸根究柢是『決定不做的事』的清單。

第三是時機的諷刺。記憶體端以hybrid bonding玩『更緊密接合』的density遊戲，這筆交易是正相反方向 — 『更寬、更多連接』的logistics遊戲。HBM再好，沒有interposer封裝也做不出來。AI供應鏈中最『老式』的零件（mature-node interposer）成為最『現代』的瓶頸。技術最前線與價值最前線不在同一處。

最後，這筆交易顯示台積電的自信。將瓶頸區間交給外部，是**「我們的護城河不在interposer製造，而在CoWoS系統整體的設計·良率·客戶關係」**的宣告。將Interposer視為可commodity化的零件，押注系統整合能力。這是晶圓代工第一名以『orchestration』而非『製造』賺錢的案例。

Implications：投資·經營啟示

Foundry客戶（NVIDIA、AMD、hyperscaler custom ASIC團隊）

• 在CoWoS slot確保是產品上市時程決定變數的情況下，美國內interposer來源有供應鏈風險分散效果。但因H1-2028 ramp，到2027年的緊繃不變。2027年量必須現在確保。

OSAT（ASE、SPIL、Amkor等）

• 台積電將CoW front-end外包給OSAT的流向與GF的interposer進入是相同方向 — CoWoS的『foundry-captive』護城河正在裂解。從OSAT立場，CoW產線投資（2026年capex分配）的根據被強化。對像韓國nepes具備2.5D/3D chiplet能力的OSAT是直接機會。

設備·素材·基板供應商

• Interposer生產擴大 = TSV/dicing/bonding設備需求、ABF·FC-BGA基板需求同步擴大。LG Innotek的大型FC-BGA、國內素材·設備業者的CoW相關PO討論是這個流向的受惠區間。與Yole Group的high-end packaging 5倍成長展望（2031年）軌道一致。

投資人觀點

• GF（GFS）：20億美元backlog + 既有fab稼動率上升 = incremental margin擴大故事。但金額本身約為年營收6%水準，應視為『margin accretive diversifier』而非『game changer』。
• 台積電：不動Capex就解開瓶頸的資本效率選擇。在2026年600~640億美元capex相當部分投入advanced packaging的情況下，interposer外包是capex discipline的訊號。
• 風險：到H1-2028 ramp有一年半執行風險（qual·yield·設備lead time），情境B（digestion）中interposer可能成為價格錨，壓迫packaging margin。

FAQ

Q1. Silicon interposer確切是什麼？
A1. 在一個封裝內連接Logic die與HBM stack的矽『布線板』。以數萬條微細布線與TSV（矽穿孔電極）連接晶片，transistor幾乎沒有，能以65nm級mature製程製造。是CoWoS封裝CoW（Chip-on-Wafer）階段的核心零件。

Q2. 台積電為何不自行製造而交給GF？
A2. 是資本分配問題。台積電600億美元以上capex優先分配給2nm ramp與CoWoS mega-site等frontier投資。Interposer是mature-node產品，以GF既有Malta fab稼動率充當對雙方capex效率都高。GF自2018年放棄7nm後成為mature-node specialist，還具備IBM遺產deep-trench電容器技術，技術fit也符合。

Q3. 20億美元合約對GF業績的影響是？
A3. 除以5年每年約4億美元規模，約為GF 2025年年營收（67.9億美元）的6%。但因是既有fab的額外稼動率，incremental margin高，長期合約有助稼動率穩定。比金額更大的是『美國內首個CoWoS中介層供應源』的戰略定位價值。

Q4. 這份合約有助解決AI晶片短缺嗎？
A4. 直接幫助從2028年上半年量產ramp以後開始。到2027年的CoWoS緊繃必須以台積電自身擴充（約13萬片/月目標、2027年再擴張60%以上計畫）應對。GF interposer的意義在於中長期供應鏈多元化與美國內生產基礎確保，而非短期量。

延伸閱讀

若好奇這筆交易的地緣政治·產業史背景，Chris Miller的《Chip War》（2025年平裝修訂版 — 在「America's Chip Comeback」章節探討CHIPS Act與美國半導體回歸）是最好的入門書。

📖 Chip War: The Fight for the World's Most Critical Technology — 在Amazon查看

透過此連結購買可能產生佣金。

免責：本文是基於公開新聞稿與業界資料的分析，不是投資建議。CoWoS capacity數值與市場展望是業界估計，可能與實際不同。
