지난주 발표의 핵심은 단순한 투자 뉴스가 아니다. 정책브리핑은 서남권 제2 반도체 생산거점, SK·삼성·앰코의 대규모 투자, Arm 스쿨과 남부권 반도체 공대 같은 인재양성 축을 함께 제시했다.
연합뉴스 보도에서는 반도체 인력 수요에 대응해 반도체 인력 10만명 양성을 가속화한다는 표현도 나왔다. 숫자 하나보다 중요한 것은 방향이다. 한국 반도체 산업이 다시 교육, 채용, 지역, 설계 인프라를 한 번에 묶기 시작했다.
VLSI Korea 입장에서는 이게 가장 좋은 기회다. 새로 들어오는 인재는 아직 특정 매체, 커뮤니티, 학습 경로에 고정되어 있지 않다. 이들이 처음 만나는 반도체 커리어 지도와 기술 해설이 VLSI Korea가 되어야 한다.
Chase TL;DR
왜 중요한가: 반도체 투자는 공장만으로 끝나지 않는다. 설계, 검증, 타이밍, 물리설계, DFT, EDA 자동화 인력이 같이 늘어야 실제 생산성이 생긴다.
엔지니어가 봐야 할 포인트: “반도체 인재”라는 말은 너무 넓다. RTL, DV, STA, PD, DFT, AMS, EDA, AI accelerator로 쪼개야 학습과 취업 전략이 보인다.
산업적 의미: VLSI Korea는 이 인재 풀을 뉴스 소비자로만 보면 안 된다. 무료 지식, 커리어 로드맵, 포트폴리오 체크리스트를 통해 장기 고객 관계로 받아야 한다.
10만 인재는 어디로 흘러가나
정책 발표가 있으면 많은 사람은 투자 규모를 본다. 하지만 커리어 관점에서는 더 중요한 질문이 있다. 새로 유입되는 학생과 전환자는 어느 직무를 선택하고, 어떤 증거를 만들어야 하는가.
그 답을 주는 매체가 아직 부족하다. 대형 언론은 정책과 기업 발표를 다루고, 학교는 커리큘럼을 제공한다. 그 사이의 빈칸은 “현업자가 읽을 수 있는 기술 해설”과 “초급자가 따라갈 수 있는 로드맵”이다.
VLSI Korea가 잡아야 할 8개 트랙
| 트랙 | 입문자가 먼저 알아야 할 것 | 포트폴리오 증거 | 뉴스 연결 |
|---|---|---|---|
| RTL | FSM, pipeline, CDC, reset | 작은 IP, synthesis report | AI accelerator와 SoC 설계 수요 |
| DV | SystemVerilog, assertion, coverage | UVM-lite testbench, coverage table | 팹리스 성장과 검증 병목 |
| STA | setup, hold, SDC, MCMM | OpenSTA report 분석 | advanced node sign-off 복잡도 |
| Physical Design | floorplan, CTS, routing, DRC/LVS | OpenROAD RTL-to-GDS run | foundry, PPA, advanced packaging |
| DFT | scan, ATPG, MBIST, JTAG | fault model과 test coverage 설명 | 양산 수율과 테스트 비용 |
| AMS | SPICE, noise, PLL, SerDes | 회로 해석 노트, PVT simulation | 고속 I/O와 power integrity |
| EDA/CAD | Linux, Tcl, Python, report parsing | timing parser, regression dashboard | 설계 생산성 자동화 |
| AI Accelerator | memory bandwidth, NoC, dataflow | roofline model, 작은 systolic array | HBM, chiplet, packaging |
학생과 전환자를 위한 12주 실행안
1주차부터 2주차: 직무 이름을 외우지 말고 역할을 구분한다. RTL은 구조를 만들고, DV는 틀리지 않았음을 증명하고, STA와 PD는 실제 실리콘 제약에 맞춘다.
3주차부터 6주차: 작은 결과물을 만든다. 코드는 작아도 된다. 중요한 것은 waveform, report, coverage, timing table처럼 남에게 보여줄 수 있는 증거다.
7주차부터 10주차: 뉴스와 직무를 연결한다. HBM 뉴스는 메모리만의 문제가 아니라 package, signal integrity, verification, thermal, supply chain으로 읽어야 한다.
11주차부터 12주차: 지원 회사의 JD를 보고 내 증거와 맞춘다. “열심히 공부했다”보다 “이 report를 읽고 병목을 이렇게 정리했다”가 훨씬 강하다.

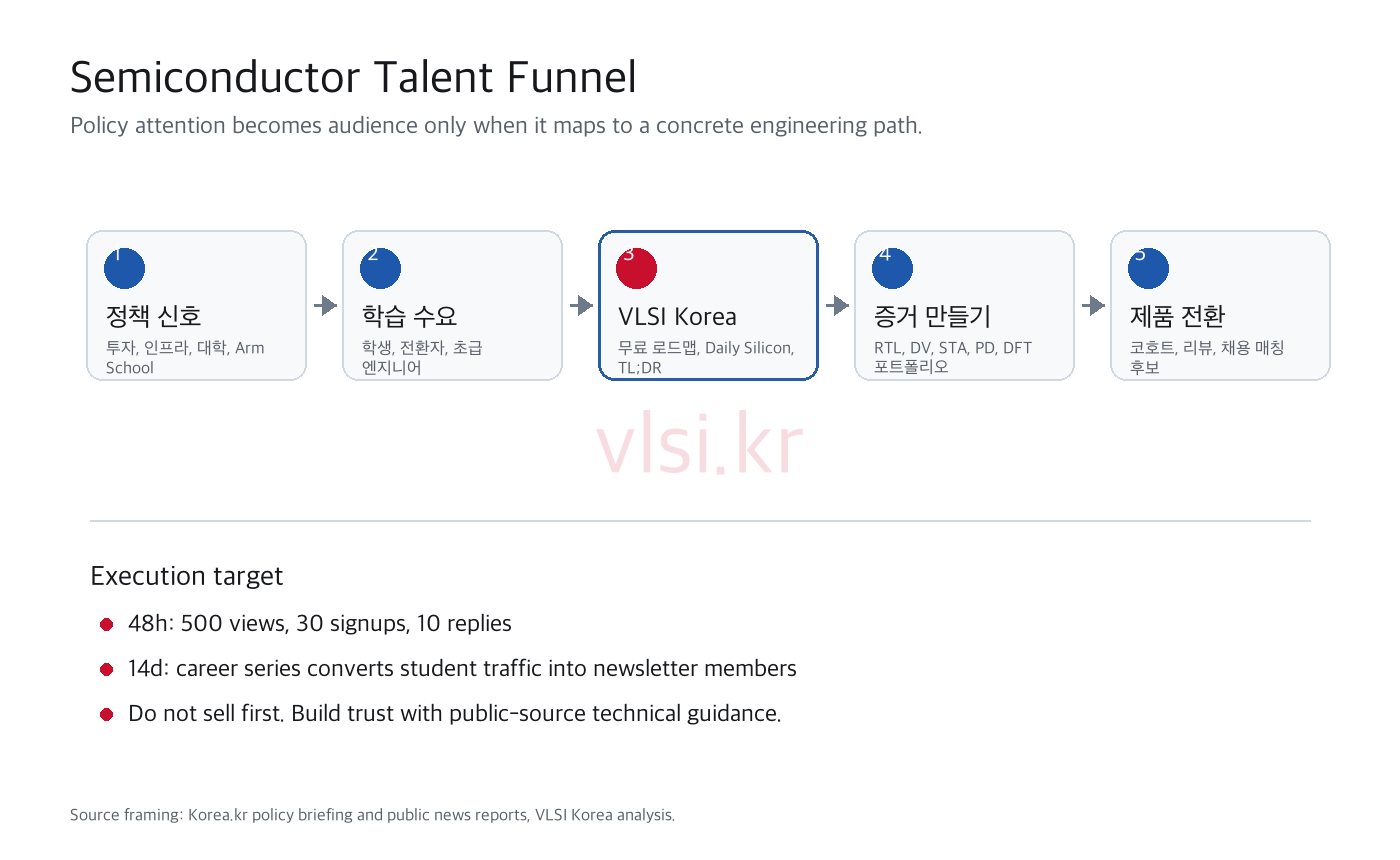

VLSI Korea의 실행 전략
1. 무료 커리어 허브: 이미 있는 VLSI career roadmap을 진입점으로 쓴다. 새 페이지를 만들기보다 기존 허브와 새 필러 글을 연결한다.
2. Daily Silicon 연결: 매일 뉴스 끝에 “이 뉴스가 어떤 직무와 연결되는가”를 짧게 붙인다. 학생 독자는 여기서 구독 이유를 얻는다.
3. 카드뉴스: 긴 글을 읽기 전, “RTL vs DV vs PD vs STA” 같은 직무 구분을 5장 카드로 만든다. 저장과 공유를 노린다.
4. 제품 후보: 당장은 무료다. 나중에는 포트폴리오 리뷰, 커리어 코호트, 채용 매칭, 기업용 리서치로 확장할 수 있다.
독자가 지금 할 일
반도체 인재 양성 정책이 커져도 개인에게 자동으로 커리어가 생기지는 않는다. 본인 트랙을 하나 고르고, 12주 안에 공개 가능한 증거 하나를 만들어야 한다.
VLSI Korea는 앞으로 반도체 뉴스뿐 아니라 설계 엔지니어 커리어 로드맵, 직무별 학습 경로, 포트폴리오 체크리스트를 같이 발행한다.
무료로 받아보기: Daily Silicon과 커리어 로드맵 업데이트를 보려면 VLSI Korea를 구독하면 된다.
VLSI Korea 무료 구독하기 · VLSI 커리어 로드맵 보기
