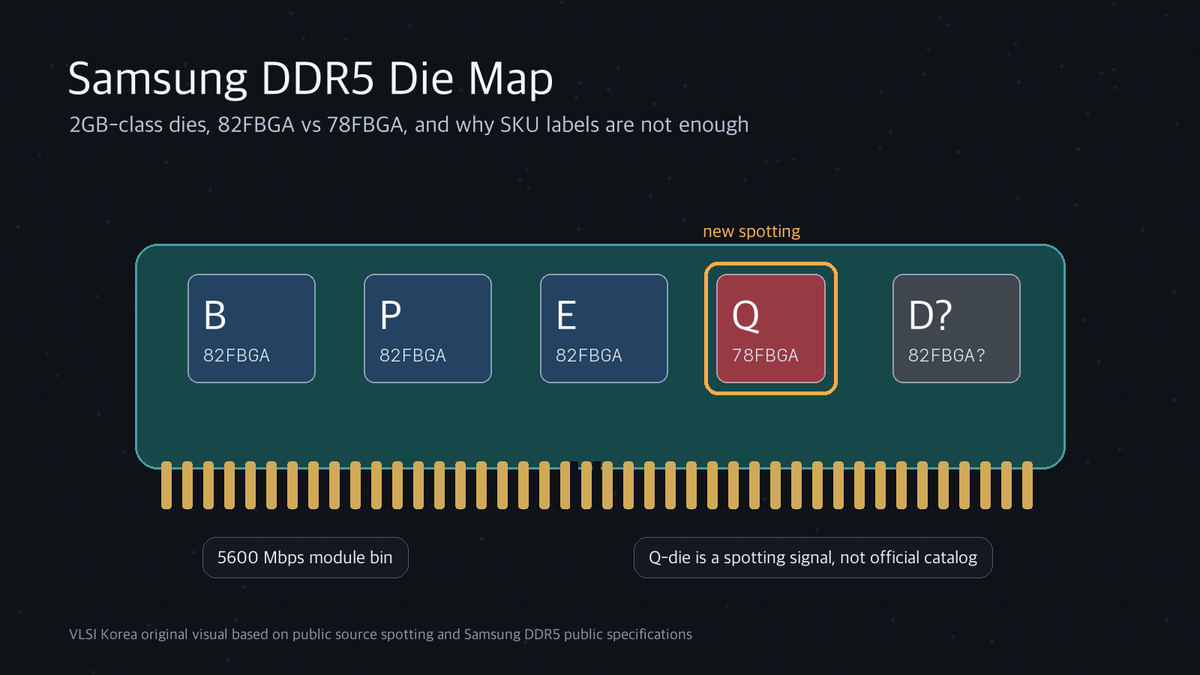

중국 커뮤니티와 X에서 삼성 DDR5 Q-die spotting이 돌고 있다.
핵심 키워드는 5600Mbps, 2GB급 die, 더 작은 package, 새 marking이다.
다만 삼성의 공식 Q-die 발표로 확인된 것은 아니다. 이 글은 성능 예측이 아니라, DDR5 제품 segmentation을 읽는 방법이다.
핵심 주장: Q-die의 의미는 오버클럭 기록보다 제조 segmentation에 가깝다. 같은 DDR5-5600 spec 안에서도 die revision, package, BOM, qualification은 다르게 움직인다.

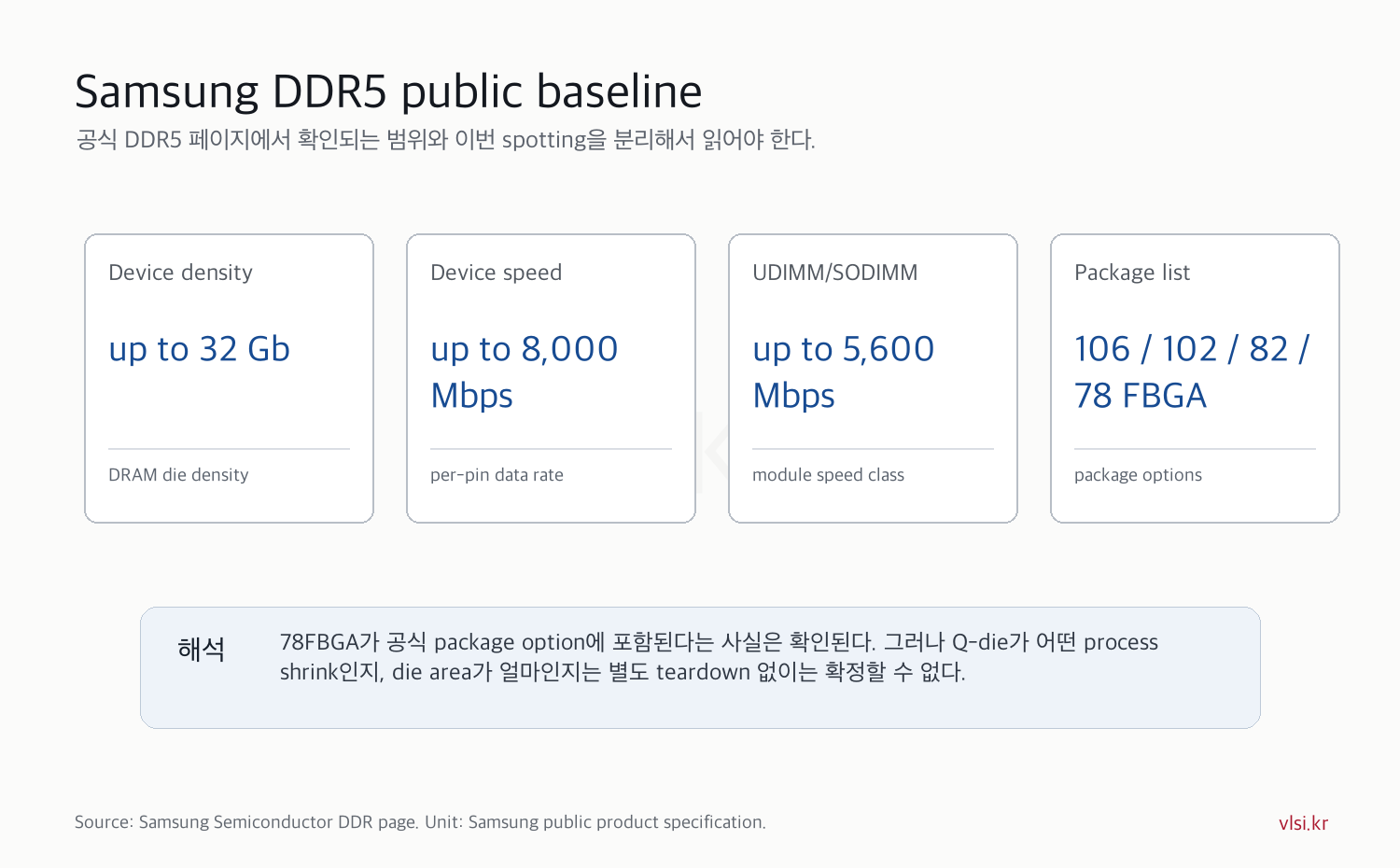

1. 먼저 공식 baseline부터 분리한다
삼성 공식 DDR 페이지에서 확인되는 DDR5 범위는 density up to 32Gb, speed up to 8,000Mbps, package 106FBGA, 102FBGA, 82FBGA, 78FBGA다.
UDIMM과 SODIMM 항목에서는 speed up to 5,600Mbps가 확인된다.
따라서 78FBGA 자체는 이상한 신호가 아니다. 중요한 것은 어떤 die marking이 어떤 module context에서 관찰되는가다.
2. 2GB die는 보통 16Gb급 die라는 뜻이다
DRAM 공식 density는 보통 Gb 단위로 표기한다.
커뮤니티에서 말하는 2GB die는 바이트 기준 표현이며, 엄밀하게는 16Gb급 DRAM die로 읽는 것이 안전하다.
이 표현을 그대로 모듈 용량, rank 구성, package ball count와 섞으면 오해가 생긴다.

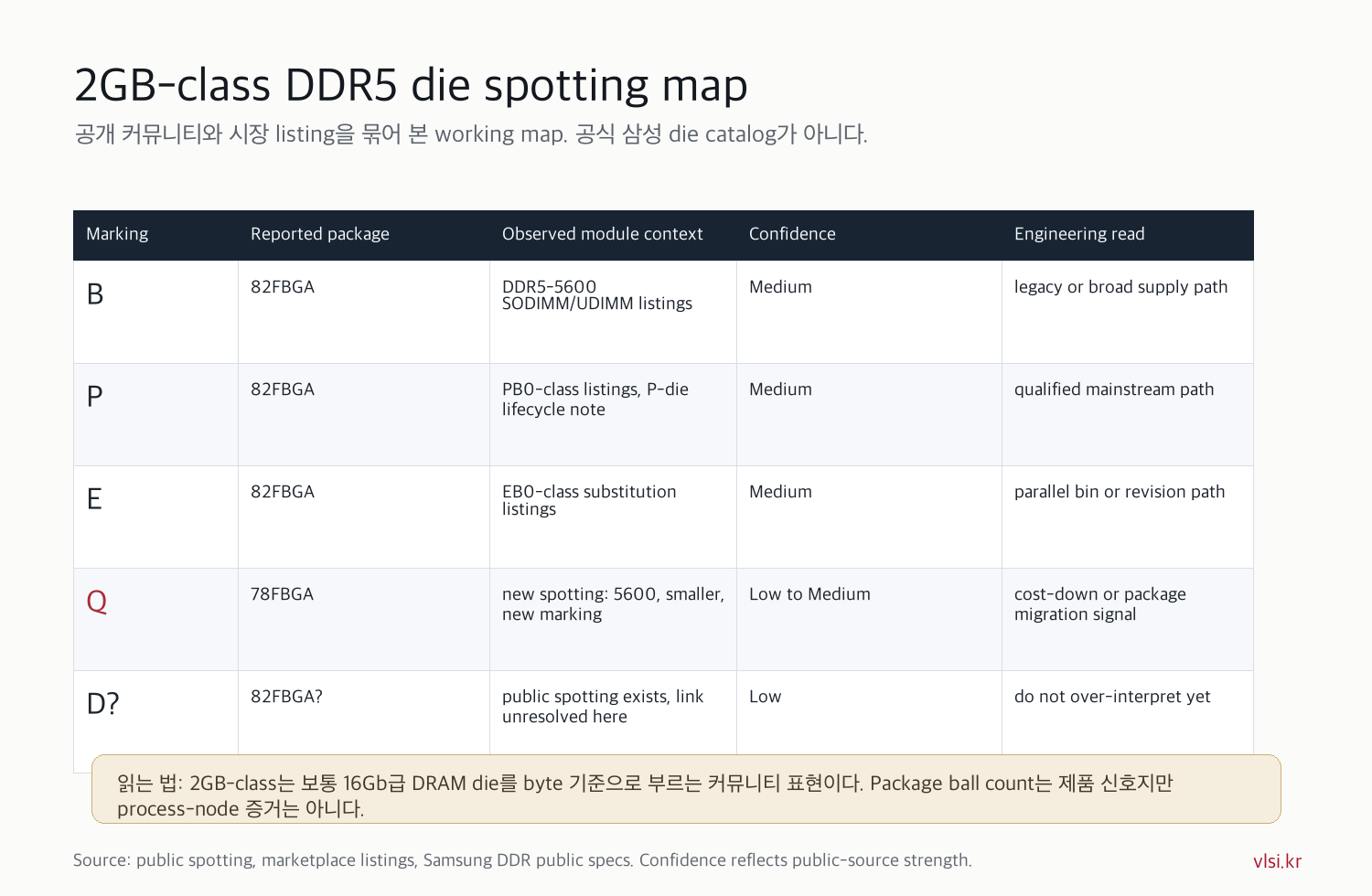

3. 지금 보이는 die map
| Die | 공개 관찰 | 읽는 법 |
|---|---|---|
| B | 2GB급, 82FBGA 계열로 언급 | 기존 또는 넓은 공급 path로 보는 것이 보수적이다. |
| P | 2GB급, 82FBGA 계열로 언급. PB0 module listing과 lifecycle note가 있다. | 검증된 mainstream path 또는 고객 qualification path로 읽을 수 있다. |
| E | 2GB급, 82FBGA 계열로 언급. EB0 대체 listing이 보인다. | 같은 spec 안의 revision 또는 binning path일 가능성이 있다. |
| Q | 5600Mbps, 더 작은 2GB급 die, 78FBGA, 새 marking으로 spotting | cost-down, package migration, module BOM 최적화 신호로 보는 것이 합리적이다. |
| D? | D-die 관찰은 있으나 전체 원문 링크와 package 확정이 부족하다. | 82FBGA로 단정하지 않는다. 다음 확인 대상이다. |

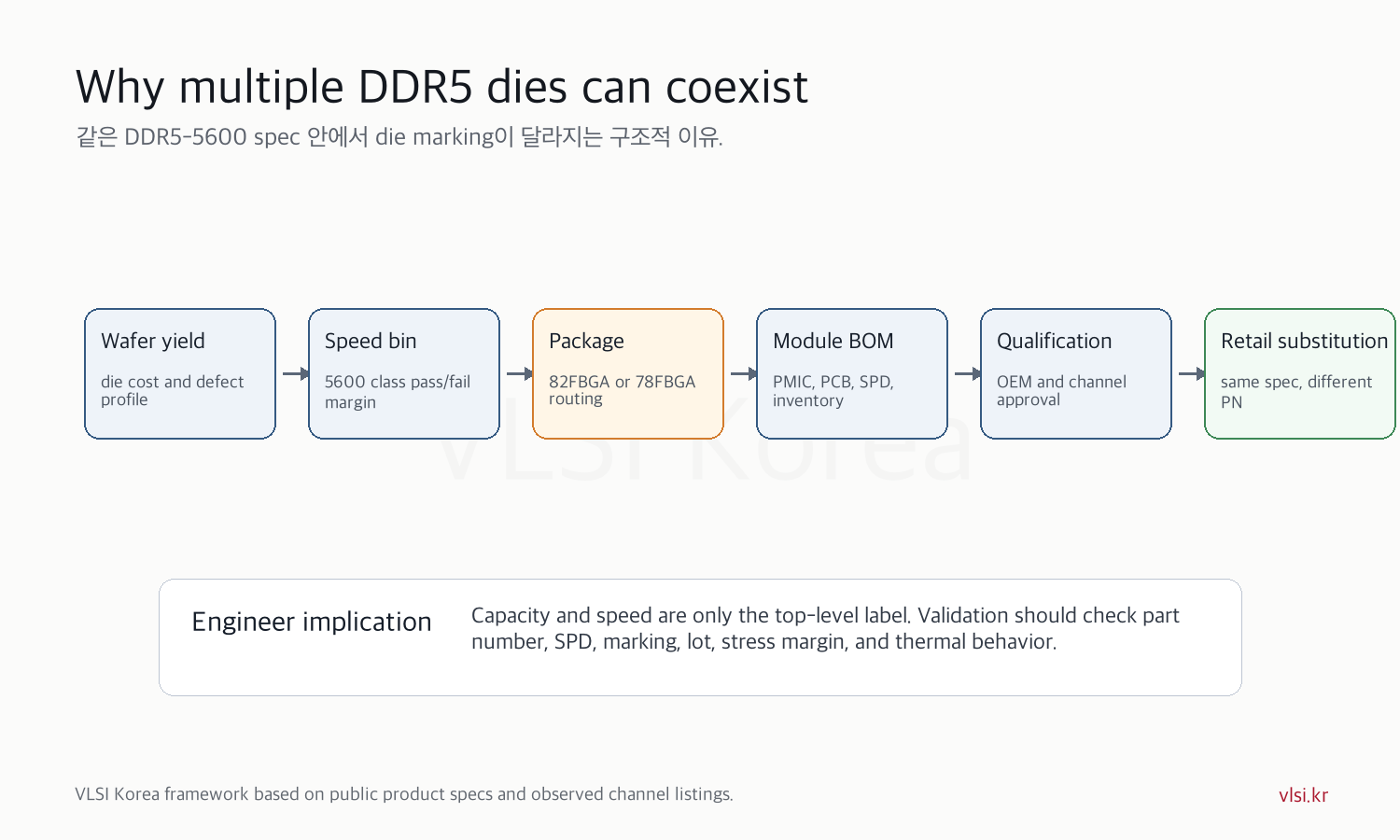

4. 왜 같은 DDR5-5600 안에 여러 die가 공존하나
메모리 제품은 retail spec만으로 결정되지 않는다.
같은 DDR5-5600이라도 wafer yield, speed bin, package inventory, PCB revision, SPD, PMIC, 고객 qualification이 동시에 맞아야 한다.
그래서 B, P, E, Q 같은 marking은 “성능 서열”이 아니라 공급망과 제조 원가의 흔적일 수 있다.
5. 엔지니어가 봐야 할 포인트
첫째, capacity와 speed label만 보면 부족하다. Module part number, SPD, marking, lot, board revision을 같이 봐야 한다.
둘째, package ball count는 routing과 BOM 신호이지 process node의 직접 증거가 아니다.
셋째, Q-die가 작아 보인다는 관찰만으로 timing margin, thermal behavior, overclock headroom을 일반화하면 안 된다.
6. 산업적으로는 무엇을 뜻하나
DDR5는 이제 “출시 ramp”보다 “SKU optimization” 단계에 가깝다.
제조사는 같은 speed class를 유지하면서 die size, package, yield bin, channel supply를 계속 바꿀 수 있다.
구매팀과 검증팀 입장에서는 같은 제품명 아래 다른 silicon path가 들어올 수 있다는 점이 더 중요하다.
7. 다음에 확인할 것
- Q-die 실제 package marking 사진과 lot code
- SPD dump에서 manufacturer part number와 module revision
- 동일 5600Mbps bin에서 B, P, E, Q의 stress margin 차이
- Q-die가 SODIMM 중심인지, UDIMM과 OEM channel까지 확장되는지
- D-die 원문 링크와 82FBGA 여부
출처와 한계
Q-die는 현재 공개 spotting으로만 다룬다. 삼성 공식 die catalog 또는 공식 launch로 쓰지 않는다.
Ventronchip와 Just呱呱 YouTube 링크는 이번 입력에서 URL이 말줄임표로 잘려 있어 primary source로 넣지 않았다.
아래 링크는 글의 해석에 사용한 공개 출처다.
- Samsung Semiconductor DDR product page: DDR5 density, speed, package baseline
- harukaze5719 X post on Samsung Q-die spotting: Q-die public spotting thread
- UNIKO Hardware X account: Q-die and die map discussion source
- Bilibili search for 久菜合子TuT Samsung QDIE video: Chinese community QDIE review trace
- JD Samsung DDR5 listing: market listing context for Samsung DDR5 modules
- Amazon Samsung DDR5 SODIMM listing: PB0, BB0, EB0 class module substitution context
- Advantech note on Samsung DDR5 R-DIMM P-die lifecycle: die suffix lifecycle context
- Samsung newsroom on 12nm-class DDR5: DDR5 manufacturing and power efficiency context
이 글은 공개 출처와 VLSI Korea 자체 분석으로 작성했다. 비공개 고객 정보, 고용주 내부 정보, NDA 정보, 미공개 roadmap은 사용하지 않았다.
