반도체 공정 스타트업 지도: Nearfield·EUV Tech가 수율의 숨은 병목을 찾는 법

반도체 스타트업 내러티브 ⑥ · 공정·계측·재료

이 그룹의 공통 주장은 “더 미세하고 더 입체적인 칩은 만들기보다 제대로 측정하는 일이 어렵다”는 것이다. Nearfield Instruments는 원자 수준 3D metrology, EUV Tech는 EUV 파장에서 mask·material을 직접 측정하고, UNISERS는 10nm급 오염 입자를 식별한다. Impact Nano는 정밀 chemical fingerprint를 가진 재료를 양산하고, xLight는 EUV 광원 자체를 free-electron laser로 바꾸려 한다.

반도체 투자자 포트폴리오 지도에서 이 그룹은 Intel Capital, Walden Catalyst, Applied Ventures, imec.xpand, Goldman Sachs, 국가 정책 자본에 걸쳐 있었다. 매력은 AI 칩 브랜드와 무관하게 모든 선단 공정과 첨단 패키징의 수율에 돈을 받을 수 있다는 점이다.

공정 스타트업의 제품은 더 좋은 현미경이나 화학물질이 아니다. 고객의 yield excursion을 더 빨리 찾아 wafer scrap, tool downtime, 전력 분산을 줄이는 closed-loop control이다.

여섯 회사가 파는 서로 다른 ‘보이지 않는 것’

이 회사들은 같은 equipment category가 아니다. metrology tool은 고객 fab의 process control loop에 들어가고, specialty material은 장기간 qualification 뒤 recipe에 고정된다. radical source와 신공정은 기존 tool chain 자체를 바꾸므로 더 큰 upside와 훨씬 긴 검증 기간을 갖는다.

내러티브 1: 3D integration은 평균보다 분산이 문제다

nanosheet·CFET, 3D NAND, backside power, hybrid bonding, chiplet package는 측정해야 할 구조가 깊고 복잡하다. top-down image만으로 sidewall, buried void, bond interface, wafer bow를 충분히 보지 못하면 downstream 공정에서 결함 비용이 커진다.

Nearfield Instruments는 high-throughput scanning probe로 atom-scale resolution 3D metrology를 생산 환경에 넣는다. 회사는 hybrid bonding, sidewall imaging, subsurface inspection을 제품·연구 주제로 공개한다. 2025년 bank financing 발표에서는 repeat order와 tool build부터 고객 payment까지의 working-capital gap을 명시했다.

이 한 문장이 공정장비 스타트업의 경제를 잘 보여 준다. 장비 한 대의 부품과 조립에 먼저 큰 현금이 들고, customer acceptance와 payment까지 시간이 걸린다. equity만이 아니라 inventory·receivable을 감당할 debt facility가 필요해지는 순간이 실제 scale-up 신호다.

내러티브 2: Nearfield의 $380 million은 장비 스타트업도 unicorn이 될 수 있음을 보였다

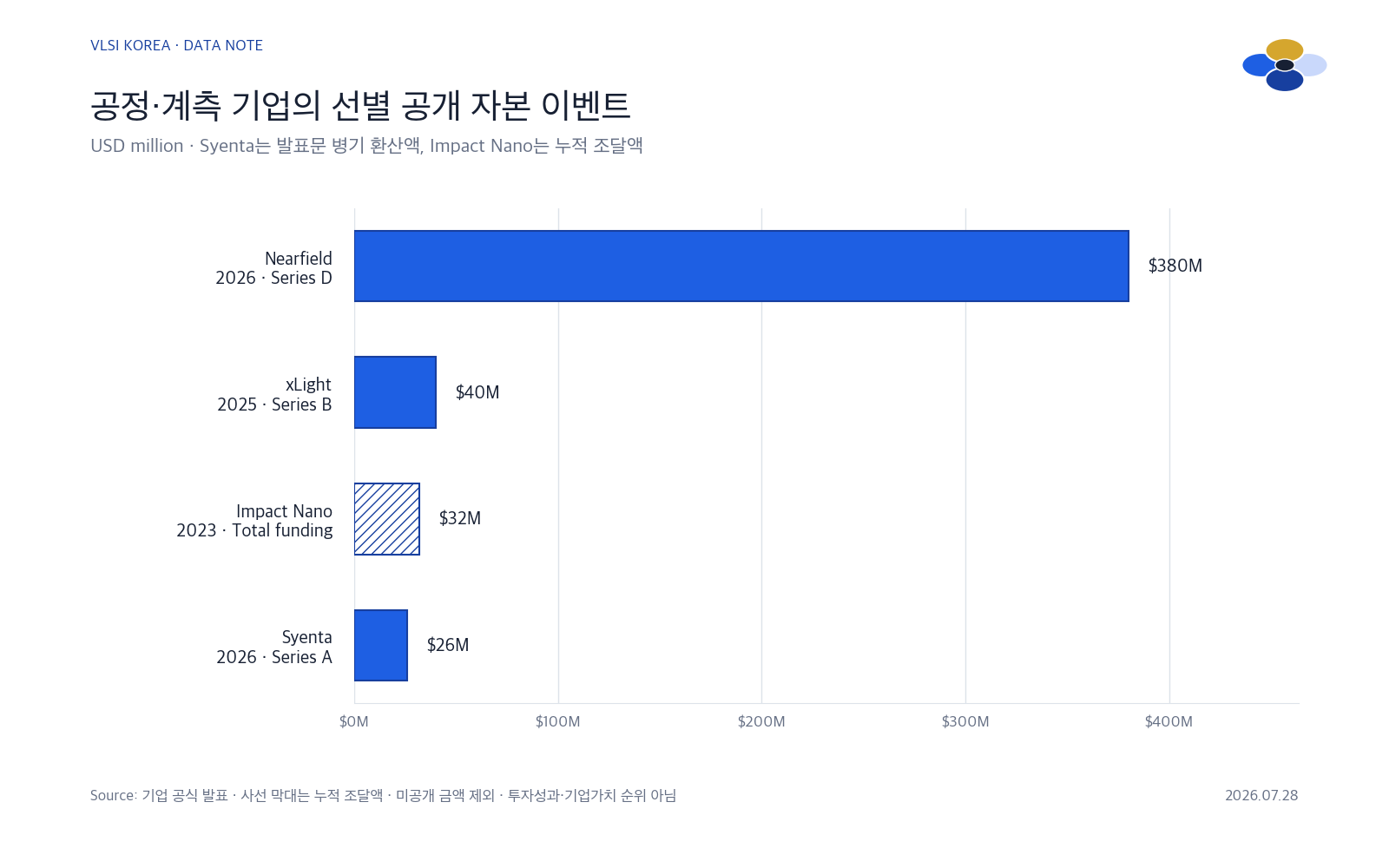

2026년 6월 Nearfield는 $380 million Series D와 $1.6 billion valuation을 발표했다. Fidelity, Temasek, Walden Catalyst, Innovation Industries, M&G, Invest-NL, QIA가 참여했다. 네덜란드 deep-tech 사상 최대 규모라고 회사는 설명했다.

이 투자자 구성은 초기 장비 VC에서 후기 growth·sovereign capital로 넘어간 사례다. 돈은 R&D뿐 아니라 tool production, field service, inventory, 글로벌 고객 지원에 필요하다. semiconductor equipment는 software처럼 즉시 확장되지 않지만 repeat tool order와 installed-base service가 생기면 높은 switching cost와 장기 매출을 만든다.

가장 중요한 검증은 resolution headline이 아니다. wafer per hour, uptime, recipe transfer, matching between tools, false positive·negative, customer fab에서의 yield improvement다. 장비 스타트업이 고객명을 공개하지 못하더라도 repeat order·bank financing·service headcount는 상용화 단서를 준다.

내러티브 3: EUV는 노광기 한 대가 아니라 측정 생태계다

EUV에서 mask와 pellicle, resist, multilayer material은 실제 13.5nm 파장에서 다르게 보인다. visible-light나 electron measurement만으로 optical phase와 reflectivity를 완전히 대체하기 어렵다.

EUV Tech는 reflectometer, pellicle tool, phase metrology, mask imaging, resist flood exposure를 제공한다. 2023년 Intel Capital이 Series A를 주도했고, 2025년 FALCON resist characterization과 AIRES mask defect review, 2026년 Singapore office를 발표했다.

이 회사는 1997년 설립돼 일반적인 젊은 startup보다 오래됐다. 그럼에도 venture portfolio에 들어간 이유는 EUV high-volume manufacturing의 성장과 함께 product line·installed base를 확장하는 growth-stage equipment company이기 때문이다. semiconductor startup 분류에서 회사 나이보다 기술·시장 inflection을 봐야 하는 사례다.

내러티브 4: 오염 입자는 크기보다 출처가 중요하다

UNISERS는 ETH Zürich에서 출발해 wafer particle을 보이게 하고 분자 조성을 fingerprinting한다. 회사는 10nm까지 검출하고 particle size, molecular classification, defect image를 AI로 결합해 contamination source를 찾는다고 설명한다.

전통적 inspection이 “어디에 defect가 있는가”를 찾는다면 UNISERS의 서사는 “무엇이며 어느 process에서 왔는가”까지 연결하는 것이다. 원인을 빨리 찾으면 wafer loss와 tool cleaning, root-cause analysis 시간을 줄일 수 있다.

회사는 Intel Capital, M Ventures, Swisscom Ventures, RSBG Ventures가 참여한 CHF12 million seed를 포함해 CHF20 million 이상을 조달했고 Europe·US·Asia에서 system이 사용된다고 밝힌다. 다음 단계는 pilot 사용을 fab-wide standard recipe와 반복 tool order로 바꾸는 일이다.

내러티브 5: 재료 회사의 해자는 분자보다 품질 시스템이다

Impact Nano는 deposition precursor, photoresist·patterning material, etch gas를 개발·생산한다. ligand, organometallic, silicon, fluorine chemistry와 “chemical fingerprint by design”을 내세운다.

2023년 Goldman Sachs Asset Management와 Intel Capital 등에서 누적 $32 million을 조달했다. 당시 회사는 multiple end-user qualification, customer base 3배, ISO certification, 4개 process scale-up을 공개했다. 이는 논문이나 sample보다 semiconductor material 상용화에 가까운 지표다.

재료는 한번 recipe에 들어가면 안정적이지만 qualification이 길고 고객이 극도로 보수적이다. purity, lot-to-lot variation, trace metal, container·distribution, 안전, dual sourcing, 현장 change control이 분자 구조만큼 중요하다. 공급망 localization과 green chemistry가 투자 논리에 포함되는 이유다.

내러티브 6: xLight는 가장 큰 병목과 가장 큰 위험을 동시에 산다

xLight는 현재 laser-produced plasma EUV source가 미래 throughput과 high-NA·advanced technique의 광량 요구를 충족하지 못한다고 보고 free-electron laser를 대안으로 제시한다. Pat Gelsinger가 executive chairman, Playground Global이 투자자다.

이 접근은 incremental tool improvement가 아니다. accelerator-scale infrastructure, beam stability, uptime, scanner interface, fab footprint, maintenance, safety를 새로 증명해야 한다. 성공하면 EUV throughput의 제어 지점을 잡지만 개발 기간과 자본 요구도 다른 startup보다 훨씬 크다.

따라서 xLight는 product revenue보다 단계별 technical de-risking을 봐야 한다. 목표 wavelength·power의 source demonstration, 안정적 duty cycle, optics·scanner partner, site construction, customer joint development가 순차적으로 나와야 한다.

투자자들이 공정 스타트업을 평가하는 방식

회사 발표를 읽는 여덟 가지 질문

1. resolution과 throughput을 동시에 달성했는가.
2. blank wafer·coupon이 아니라 patterned 300mm wafer와 실제 stack에서 검증했는가.
3. false positive·negative, repeatability, tool-to-tool matching을 공개하는가.
4. 고객 qualification, purchase order, repeat order, revenue를 구분하는가.
5. 장비 uptime, preventive maintenance, field service 조직이 있는가.
6. 재료 purity와 lot variation, container·distribution, safety·waste 처리를 포함하는가.
7. yield improvement가 상관관계인지 closed-loop recipe change로 증명됐는가.
8. tool build와 payment 사이 working capital을 감당할 자금 구조가 있는가.

한국에서의 의미

한국은 memory, foundry, display, advanced package fab이 밀집해 있어 process startup의 첫 고객과 공동개발 환경이 될 수 있다. 기회는 범용 inspection보다 HBM hybrid bonding, backside power, EUV mask·resist, high-NA material, glass·organic substrate 결함처럼 국내 volume이 큰 공정에 있다.

하지만 장비 국산화의 성패를 정부 과제와 prototype 납품으로 판단하면 안 된다. fab qualification 뒤 repeat PO, installed-base uptime, 해외 고객, service gross margin, consumable·software revenue가 나와야 독립 사업이 된다. 고객 한 곳에 대한 매출 집중도도 반드시 봐야 한다.

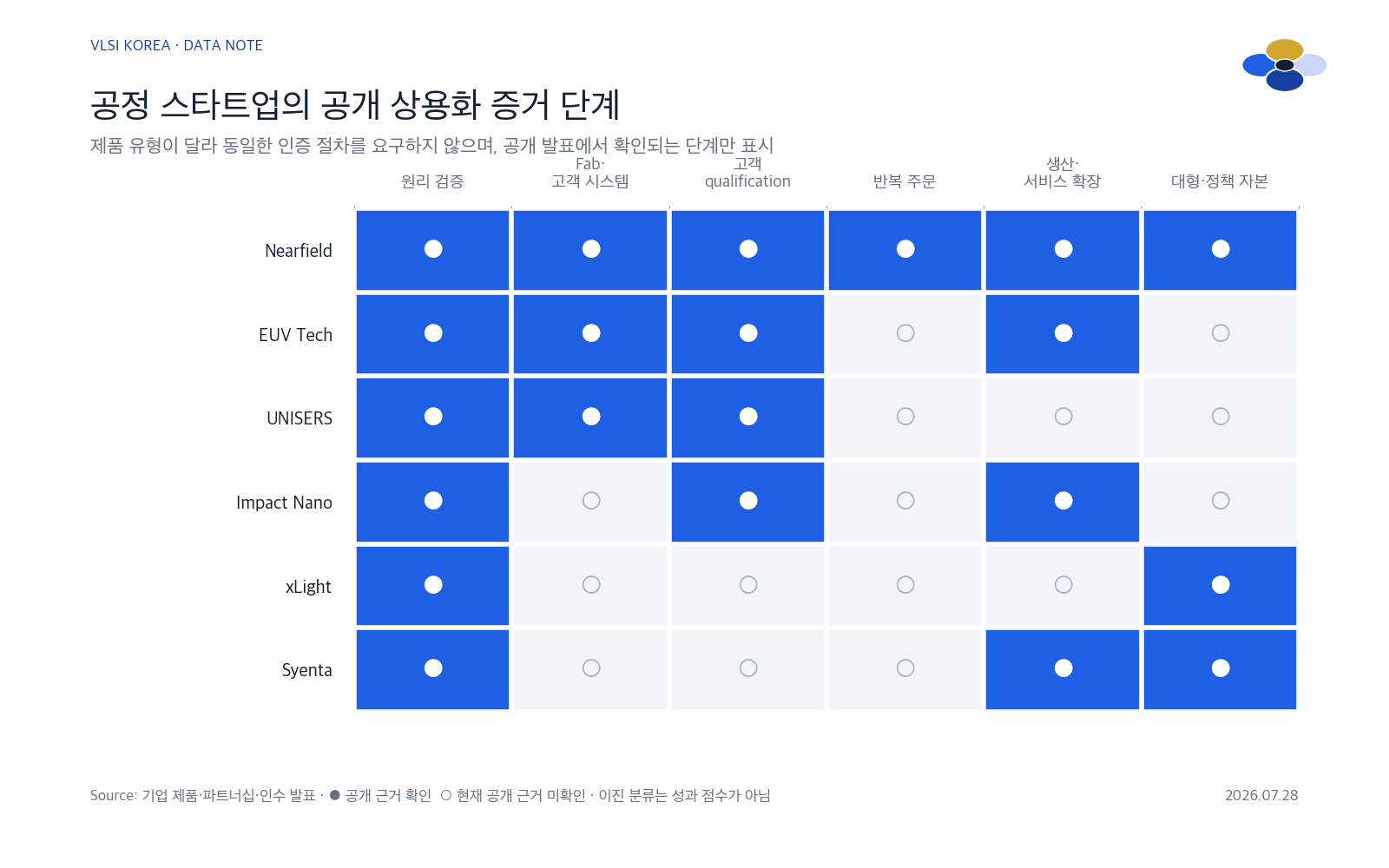

앞으로 12개월의 판별 신호

• Nearfield가 $380 million 자금을 생산 capacity·field service·repeat order 성장으로 전환하는가.
• EUV Tech Singapore 거점이 Asia fab의 installed base와 service revenue로 이어지는가.
• UNISERS가 pilot system에서 fab-wide contamination control tool로 확대되는가.
• Impact Nano가 추가 material qualification과 volume capacity, 장기 공급 계약을 공개하는가.
• xLight가 free-electron EUV source의 단계별 출력·안정성·산업 파트너 milestone을 보여 주는가.
• Syenta LEM이 sub-micron demo를 넘어 large panel의 균일도·수율·throughput을 검증하는가.

이 그룹의 강세 판단을 뒤집는 신호는 leading fab이 내부 계측과 기존 장비 업체의 옵션만으로 새 구조를 해결하는 경우다. 고객 수가 매우 적고 qualification이 길기 때문에 superior technology라도 incumbent의 service network와 bundled contract를 넘지 못할 수 있다.

원문 링크

• Nearfield Instruments 기술·제품, $380 million Series D, ING bank financing·repeat order
• hybrid bonding metrology white paper
• EUV Tech at-wavelength metrology, Intel Capital 주도 Series A, 제품·Singapore 업데이트
• UNISERS 기술·투자·상용화 현황
• Impact Nano $32 million·qualification, Impact Nano 제조·화학 역량
• xLight free-electron laser EUV source, Playground Global의 xLight 투자
• Syenta LEM 공정, A$37 million Series A, A$4.8 million grant
• SCIL Nanoimprint Solutions의 2023년 spinout·투자

반도체 스타트업 내러티브 시리즈

시리즈의 출발점: 8대 투자자 포트폴리오 지도

1. 1. 광 I/O 스타트업 지도: Ayar Labs·Lightmatter가 AI 데이터 이동을 다시 설계하는 법
2. 2. 칩렛 스타트업 지도: Eliyan·Chipletz가 패키지를 시스템으로 바꾸는 법
3. 3. AI 전력반도체 스타트업 지도: 킬로와트 프로세서 아래에서 벌어지는 경쟁
4. 4. RISC-V 스타트업 지도: 개방형 ISA 위에서 SiFive·Ventana가 파는 것은 무엇인가
5. 5. AI 추론 반도체 스타트업 지도: Groq·d-Matrix·한국 NPU의 서로 다른 승부
6. 6. 반도체 공정 스타트업 지도: Nearfield·EUV Tech가 수율의 숨은 병목을 찾는 법

자료 기준일: 2026년 7월 28일. 제품·수율 주장은 회사별 측정 대상과 고객 기밀이 달라 직접 순위를 만들지 않았다. 필자는 Synopsys 재직자이며 공개 자료 기반 산업 분석이다. 특정 기업에 대한 투자 권유가 아니다.
