TL;DR

• Расширение Шеннона - это формула для разложения булевой функции в один MUX.
• Кофактор - это "новая функция, которая фиксирует одну переменную в 0/1", так что эта переменная исчезает внутри кофактора.
• Булева разница - это функция чувствительности, которая вычисляет "изменится ли выход, если перевернуть вход x?".
• ∃(экзистенциальное) квантование - это формула "должно существовать только одно решение", которая является ядром SAT.
• Почему оптимизация трудна: SAT - это поиск одного решения, оптимизация - это сравнение всех кандидатов.

1. Проблема: когда карта Карнауха ломается

1.1 40 переменных, карта Карнауха заканчивается

• 2^40 шкала → "Я могу это нарисовать, но не могу написать"
• Вывод: мы должны рассматривать булевы функции как структуру данных + оператор, а не руку.

1.2 3 вещи, о которых эта статья

• декомпозиция (разложение)
• вычисление (представление, с которым может работать программа)
• применение (простая операция в EDA)

2. Кофактор Шеннона: новая функция, созданная путем "исправления переменной"

2.1 Определение: Кофактор - это подстановка

• Для входной переменной x в f, a
  • положительный кофактор: ( f_{x} = f(x=1) )
  • отрицательный кофактор: ( f_{~{x}} = f(x=0) )

2.2 Ключевой момент: "Это новая функция, x исчезает"

• Мы исправили x на 0/1, поэтому x больше не может появиться в результате.
• Если вы упустите это, все последующие булевы разности/количества развалятся.

2.3 (краткий пример)

• Пример: ( f(x,y,z) = xy+x~z+~xyz )
  • ( f(x=1) = y + \bar{z} ) (можно упростить)
  • ( f(x=0) = yz )

3. Расширение Шеннона: "Булева функция = MUX"

3.Теорема 1 (теорема расширения Шеннона)

Для любого f и любой переменной x:
f=x⋅f(x=1)+~x⋅f(x=0)

3.2 Аппаратная перспектива: расширение Шеннона = 2:1 MUX

• select = x
• data1 = f(x=1)
• data0 = f(x=0)
• output is f

📌 Вот здесь и появляется смысл "ветвления":

• Когда мы идем по ветви x=0, нам нужно смотреть только на f(x=0)
• Когда мы идем по ветви x=1, нам нужно смотреть только на f(x=1)

3.3 MUX-дерево = рекурсивная декомпозиция

• 1 переменная → 2 ветви
• 2 переменные → 4 ветви
• k переменных → 2^k ветвей
• Это выглядит как "перечисление", но EDA делает здесь обрезку. (объяснение последует позже)

[Рисунок 1] Расширение Шеннона с 2:1 MUX
[Рисунок 2] Иллюстрация дерева MUX, в котором расширение с двумя переменными создает четыре листа

4. Кофактор означает "обмен операциями": 계산이 쉬워지는 이유

4.1 Очень важное свойство

• комплимента:
  • (~f)x=~(𝑓𝑥)
• AND/OR/XOR также позволяет "сначала кофактор → потом операция"
  • (𝑓∧𝑔)𝑥=𝑓𝑥∧𝑔𝑥

Иными словами, вы не составляете большое выражение, а затем его кофактор, а
сначала кофактор, чтобы сделать выражение меньше, а затем вычислить его.

5. Булева разница: "чувствительность" как формула

5.1 Определение

∂f/∂x=f(x=1)⊕f(x=0)

5.2 Значение: "Условие, при котором выход изменяется при переключении x"

• XOR - это "1, если отличается"
• Таким образом, на входном шаблоне с булевой разницей 1:
  • Если x меняется с 0→1 или 1→0, то f должен измениться

5.3 Чувствительность на примере

• инвертор: f=~x
  • 𝑓(1)=0,𝑓(0)=1⇒∂𝑓/∂𝑥=1
  • Всегда чувствителен
• AND: ( f=xy )
  • 𝑓(1)=𝑦,𝑓(0)=0⇒∂𝑓/∂𝑥=𝑦
  • Изменение x влияет на выход только при y=1
• OR: ( f=x+y )
  • 𝑓(1)=1, 𝑓(0)=𝑦 ⇒ ∂𝑓/∂𝑥=~𝑦
  • воздействует только при y=0

5.4 Правильная интерпретация фразы "x не оказывает логического влияния на F?"

• Не означает "всегда не оказывает".
• Означает, что при определенных условиях ввода он может не иметь эффекта.
• Выбор этих условий и есть булева разница.

[Рисунок 3] Иллюстрация того, почему булева разность становится y / ȳ в И/ИЛИ

6. Квантификация: “변수 제거”를 목적 함수로 만든 연산

6.1 экзистенциальная квантификация (∃): "требуется только одно решение"

∃xf=f(x=0)∨f(x=1)

• Смысл: при фиксированных прочих исходных данных хороший выбор x приводит к f=1?

6.2 универсальная квантификация (∀): "должно быть истинным во всех случаях"

∀xf=f(x=0)∧f(x=1)

• Смысл: всегда ли f=1 истинно, независимо от того, каков x?

6.3 соответствия 1:1 с предложением, которое вы сказали

"Вам не нужно перечислять их все, вы просто должны найти любой один год"

Вот именно это вы и сделали:

∃ квантификация

• А основная форма SAT:∃X:F(X)=1

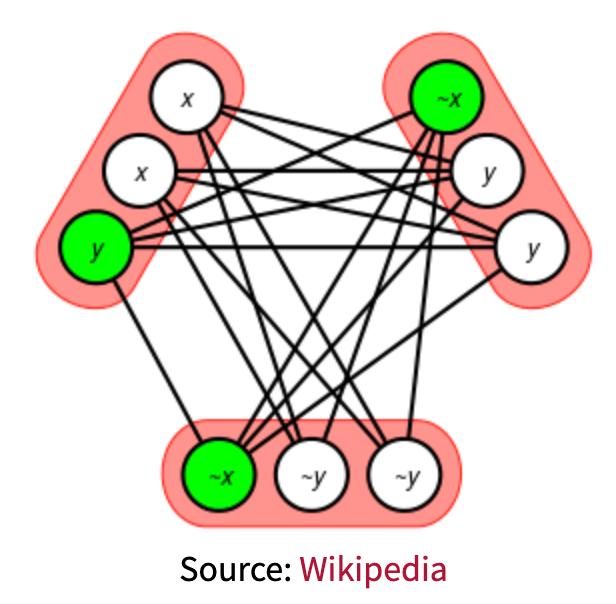

7. SAT против оптимизации: почему "оптимизация" жестче

7.1 SAT - это "найди один и готово"

• Заканчивается, когда существует решение, удовлетворяющее условию
• Может быть прервано (обрезка)

7.2 Оптимизация - "сравнение - это суть"

• Чтобы доказать, что существует лучшее решение
  • нужно продолжать рассматривать другие ветви
• Поэтому оптимизация EDA структурно трудна (что приводит к NP-трудной истории)

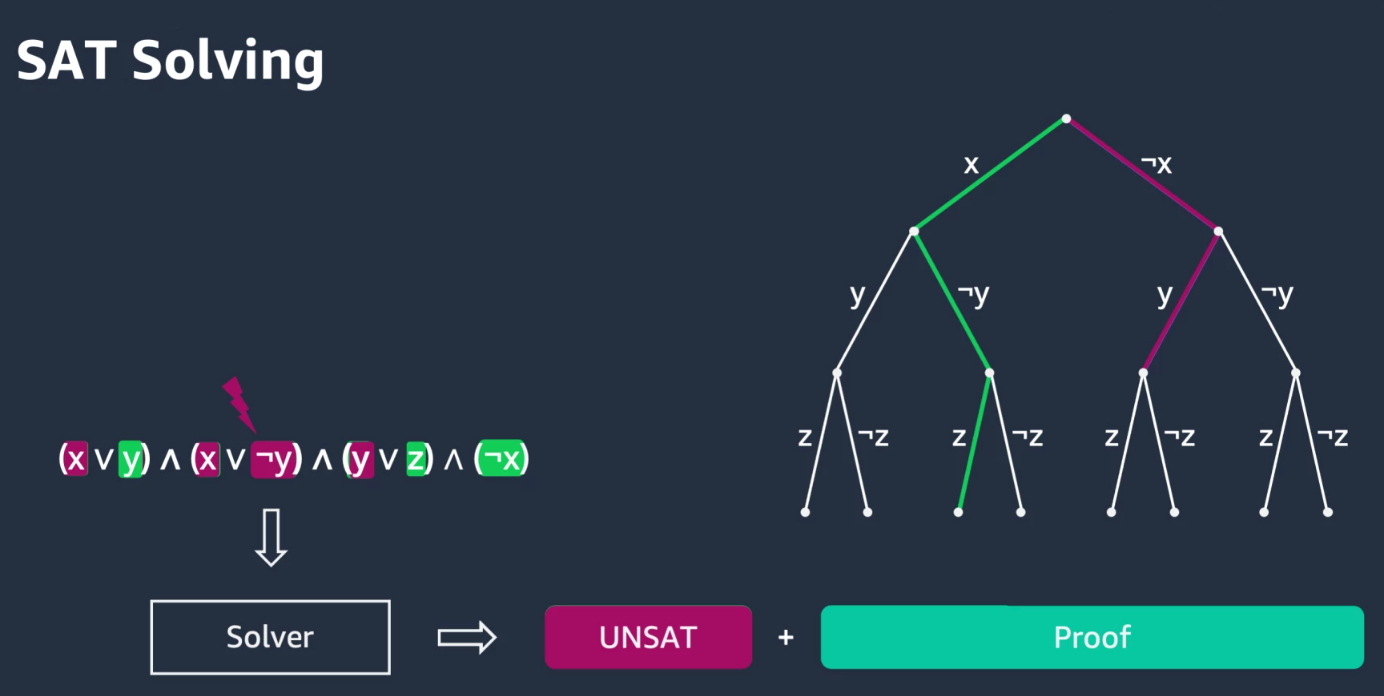

[Рисунок 4] SAT останавливается на первом удовлетворении, Optimisation keeps exploring

다음 강의로 자연스럽게 연결: Tautology와 URP

8.1 Является ли тавтология "всегда 1?"

• f≡1?
• Ключевая идея: если f - тавтология, то ⇔ f(x=0) и f(x=1) - обе тавтологии

8.2 Интуиция URP

• Разложение на кофакторы Шеннона (ветвление)
• Окончание прямо посередине (сильное обрезание)
• В итоге получается не алгоритм "перечисления", а алгоритм "отбрось то, что можешь быстро"

이 글에서 반드시 가져가야 하는 5개

1. cofactor는 substitution이며, В полученной функции переменная исчезает
2. Расширение Шеннона является одновременно формулой и 2:1 MUX-модель
3. Булевая разность - это функция, которая дает "условия, при которых изменение x влияет на выход"
4. ∃ квантификация реализует "нужен только один" как ИЛИ
5. SAT - это один и готово, оптимизация занимает больше времени из-за сравнений

.
