1. 引言： 以数学与逻辑方式验证设计意图的工程实践
从半导体设计的宏大流程——即RTL到GDSII流程的视角来看， 我们已在前阶段通过Verilog编码规范与代码检查，完成了代码结构健壮性与语法错误的修正工作。
此刻，我们将迈入设计核心领域——设计验证，这也是投入最多时间与资源的关键阶段。
验证并非单纯确认RTL代码"是否运行"的测试过程。它旨在证明设计者预期的架构规范是否已准确转化为RTL实现体，并确保后续逻辑综合等环节不会出现逻辑问题。
在现代SoC（系统级芯片）设计中，验证阶段的投入甚至超过RTL设计阶段。这是因为芯片制造后发现的硅缺陷（Silicon Bug）修复成本，往往是RTL阶段修正成本的数千倍。因此验证不仅是至关重要的环节，更存在大量就业机会。
因此验证工程师的目标不仅是发现缺陷， 而是通过统计和逻辑指标来确信"不存在缺陷"。
2. 验证方法论的范式转变：从定向测试到约束随机测试
数十年前，当验证对象还是数百个门级设计时，工程师通过逐个编码可预见场景的定向测试方式占据主流。但在具备VLSI级复杂度的现代设计中，仅依赖人类预测能力几乎是不可能的。 这一局限性催生了验证方法论的根本性变革。
2.1 引导式测试：直观但局限性明确的方法
引导式测试是指验证工程师为确认功能特性是否正常运作，
由验证者直接明确定义刺激输入与预期输出的方式。例如在处理器验证中，"在A指令后执行B指令，并验证寄存器值是否为C"即属于此类测试。
这种方式的优势显而易见：测试意图明确，便于调试，且在初始启动阶段能快速验证基本功能是否正常运行。
但其致命缺陷在于，"工程师未曾设想的场景"永远无法被验证。复杂的流水线停顿、异步接口间的竞争条件、异常错误处理等场景，人类大脑难以穷尽所有组合进行枚举。此外，每当设计规范变更时，手动编写的测试用例就需逐一修改，导致维护成本呈几何级增长。
2.2 约束随机验证（CRV）
为突破定向测试的局限，约束随机验证（Constrained Random Verification） (CRV)应运而生。
CRV利用SystemVerilog的面向对象编程功能与随机化特性，通过在有效范围内设置约束条件，实现对状态空间的随机探索，从而生成测试平台进行验证。
CRV的核心在于随机性、自动化与探索性。
工程师无需手动编写测试向量，仅需定义数据包结构与协议约束(约束条件)。模拟器每次调用randomize()函数时，都会生成不同的数据、地址、延迟及控制信号组合。例如通过constraint valid_addr { addr < 1024; }这类约束条件，确保在有效地址空间内进行随机访问尝试。
模拟器能生成人类难以预见的边界情况，例如"FIFO满载时突然接收到复位信号且同时发生中断"这类复杂场景。
3. UVM（通用验证方法论）
要有效实现CRV，需要一个稳健且可复用的框架。这正是UVM（通用验证方法论）诞生的背景，也是其成为行业标准的原因。
许多初级工程师面对UVM复杂的类层次结构和庞大的宏时常感到挫败。但只要理解每个组件的存在意义及其角色(Role)，便会发现UVM其实具有高度逻辑化的结构。
3.1 UVM测试平台的哲学：关注点分离（Separation of Concerns）
UVM的核心哲学在于将验证环境按功能彻底模块化。即把生成刺激（Generation）、驱动信号（Driving）、监测信号（Monitoring）以及判定正确性（Checking）等角色拆分为独立组件。通过这种方式，当为特定协议（如PCIe）构建验证环境时， 该环境便能轻松拆解复用至其他项目，实现高度可复用性。
3.2 核心组件详细解析81%EC%84%B8-%EB%B6%84%EC%84%9D">3.2 核心组件详细解析
3.2.1 序列项（Transaction）：抽象化的起点
验证的最基础单元是uvm_sequence_item。该对象将引脚级别的信号（0与1）抽象为具有意义的信息块——'Transaction'。例如， AXI总线中虽存在大量控制信号往来，但在Transaction层级仅需通过地址、数据、读写模式、突发长度等属性进行描述。这使验证工程师能够摆脱复杂时序的束缚，专注于数据流本身。
3.2.2 序列器：数据流的控制塔
uvm_sequencer作为中介者，负责将生成的序列项传递给驱动程序。其作用不仅限于数据传递，更在多个序列并行执行时承担仲裁(Arbitration) 功能。例如当常规数据传输序列与紧急中断序列同时运行时，Sequencer可依据优先级(Priority)设置，优先将中断相关项发送至Driver。该机制与实际硬件中的总线仲裁器(Arbiter)概念相近。
3.2.3 驱动程序： 抽象与实物的桥梁
uvm_driver的作用是将从Sequencer接收到的抽象Transaction数据包转换为实际DUT（被测设计）可识别的引脚级信号。此过程采用TLM（事务级建模）接口。Driver通过seq_item_port.get_next_item(req)请求项，并通过内部逻辑控制虚拟接口，在时钟沿上翻转信号。驱动程序仅处理'输入'操作，不参与判断或检测DUT输出的数据——这完全由Monitor和Scoreboard负责。
3.2.4 Monitor：验证之眼（Observer）
uvm_monitor是用于被动监测（Passive Monitoring）DUT接口信号的组件。它不会向DUT施加任何信号，仅通过虚拟接口感知信号变化。 Monitor通过检测引脚级信号变化，将其重新组装为事务（uvm_sequence_item）形式。重组后的信息通过analysis_port向订阅者（如记分板或覆盖率收集器）广播。此外，Monitor内部还可能包含用于检测基本协议违规的断言检查器。
3.2.5 Agent：协议封装
uvm_agent是将上述Sequencer、Driver、Monitor整合为一体的容器。 Agent成为处理特定接口协议（如AHB、AXI、UART）的验证IP（VIP）单元。根据is_active配置变量，Agent具有两种工作模式：
- 主动模式：同时创建Sequencer和Driver，主动向被测设备(DUT)施加刺激信号。
- 被动模式：仅创建Monitor进行总线信号观察。适用于验证芯片内部子系统，或当其他主设备已驱动总线时的系统监控场景。
3.2.6 记分板： 判定器 (Checker)
uvm_scoreboard是验证的核心判定模块，负责判定通过/失败。它将监测器收集的被测设备实际输出(Actual Output)与内部实现的参考模型(Golden Model)预期输出(Expected Output)进行比对。 参考模型通常采用C/C++或SystemVerilog编写，与RTL不同，其设计仅关注功能性行为的快速执行，不包含时序信息。 比较方式分为顺序严格的In-order检查与顺序可变的Out-of-order检查，具体取决于DUT特性。
4. SystemVerilog断言(SVA)：实时安全保障
若UVM测试平台用于验证芯片整体功能与数据流，SystemVerilog断言(SVA)则如同监控RTL内部信号层级细微行为规则与时序的闭路监控系统。当SVA检测到错误时，能立即终止仿真或输出错误信息，从而大幅缩短调试时间。
4.1 即时断言与并发断言：何时进行检测？
SVA根据评估时机主要分为两类。
4.1.1 即时断言（Immediate Assertions）
即时断言在Verilog的程序化块（always、 initial、task、function）内部使用，具有类似if-else语句的执行语义。当仿真事件触发该语句执行时，立即评估表达式。
- 应用场景： 主要用于验证变量初始化状态、函数输入参数有效性检查、组合逻辑状态检测等。
- 示例：
assert (packet_len > 0) else $error("Packet length must be positive");
4.1.2 并发断言
并发断言与时钟沿同步进行评估。该特性在验证随时间推移的事件序列时表现尤为强大，特别适用于表达"请求信号出现后必须在3个时钟周期内出现许可信号"这类时序逻辑。
- 语法： 使用
property和sequence关键字定义复杂时序关系。 通过运算符|->（重叠蕴含）和|=>（非重叠蕴含）明确表述前提（Antecedent）与结果（Consequent）的关系。 - 示例：
property req_gnt_prop; @(posedge clk) req |-> ##[1:3] gnt; endproperty（验证请求高电平时，授许可在1~3个时钟周期内变为高电平）。
4.2 SVA的部署策略：接口与绑定
SVA的部署位置将显著影响代码可读性、复用性 以及合成(Synthesis)影响程度。
4.2.1 内联SVA（RTL内部插入）
此方式由RTL设计师在编写代码时直接将断言插入模块内部。其优势在于最了解设计意图的设计师能即时施加约束，但验证代码与RTL代码混杂可能损害可读性，且合成阶段需通过 需通过synthesis translate_off等指令排除，操作较为繁琐。
4.2.2 接口SVA
该方法将断言包含在SystemVerilog的interface语法内。在验证总线协议等多个模块共用的接口规则时极为高效。只需连接接口，即可自动对使用该总线的全部模块执行协议验证，具有卓越的复用性。
4.2.3 Bind构造体
该方法无需验证工程师修改RTL代码，而是通过编写独立的SVA模块动态绑定至RTL实例。采用bind关键字实现，可彻底分离RTL（设计）与验证的关注点。尤其在验证第三方IP或无修改权限的遗留代码时（黑盒验证），此方法不可或缺。法。
5. 覆盖率驱动验证（CDV）
"何时结束验证？"是所有项目经理和工程师面临的难题。不同于过去依赖直觉的时代，现代验证遵循覆盖率驱动验证（CDV）方法论理论。即当量化的覆盖度指标达到目标值时，视为验证完成的节点。
5.1 覆盖度指标： 验证的度量标准
覆盖率主要分为工具自动提取的代码覆盖率和用户定义的功能覆盖率两大类。
5.1.1 代码覆盖率
反映RTL代码在仿真期间的执行程度，100%覆盖是基本目标。
- 行/块覆盖率：所有代码行和代码块是否至少执行过一次？
- 翻转覆盖率：所有信号位和寄存器位是否都经历了0到1、1到0的转换？此项有助于发现卡死信号（Stuck-at）。
- FSM覆盖率： 是否遍历了FSM的所有状态，并走过所有可能的转换路径？
- 表达式/条件覆盖率： 在
if (A && B)等条件语句中，A与B的所有真/假组合是否均被测试？
5.1.2 功能覆盖率
即使代码覆盖率达到100%，也不能认为功能完全完善。因为代码虽已执行，但可能遗漏了关键的功能性场景。功能覆盖率通过covergroup和coverpoint来衡量工程师明确定义的场景是否实现。
- 交叉覆盖率：验证两个以上变量的组合。例如定义"数据包类型为Video且缓冲区处于Full状态"等复合场景。
- 区间划分（Bins）：将变量可能取值的范围进行分区（Binning），验证特定区间内的所有值是否均已出现。
5.2 豁免策略：排除不可能与无意义的情况
现实中，实现所有设计代码100%覆盖率有时既不可能又低效。此时需要启动豁免流程。豁免并非单纯为提升覆盖率而采取的欺骗手段，而是为未验证部分提供工程化合理依据的过程。
| 免责声明类型 | 说明及示例 |
| 无法访问的代码 | 硬件上无法触达的逻辑。例如：仅在安全模式下激活的防御代码（Dead Code），或因参数设置而在合成时被移除的代码。 |
| 未使用的功能 | IP中存在但当前SoC项目决定不使用的功能（如Tie-off端口等）。 |
| 低优先级 | 因日程安排验证优先级较低且风险极小，经项目经理及架构师批准后排除的功能。 |
豁免条款需通过文本文件或工具GUI进行管理，每次修改RTL代码时，必须重新审查现有豁免条款是否仍有效。错误的豁免条款可能成为掩盖致命缺陷的漏洞。
CDC、RDC将在其他文章中单独说明。

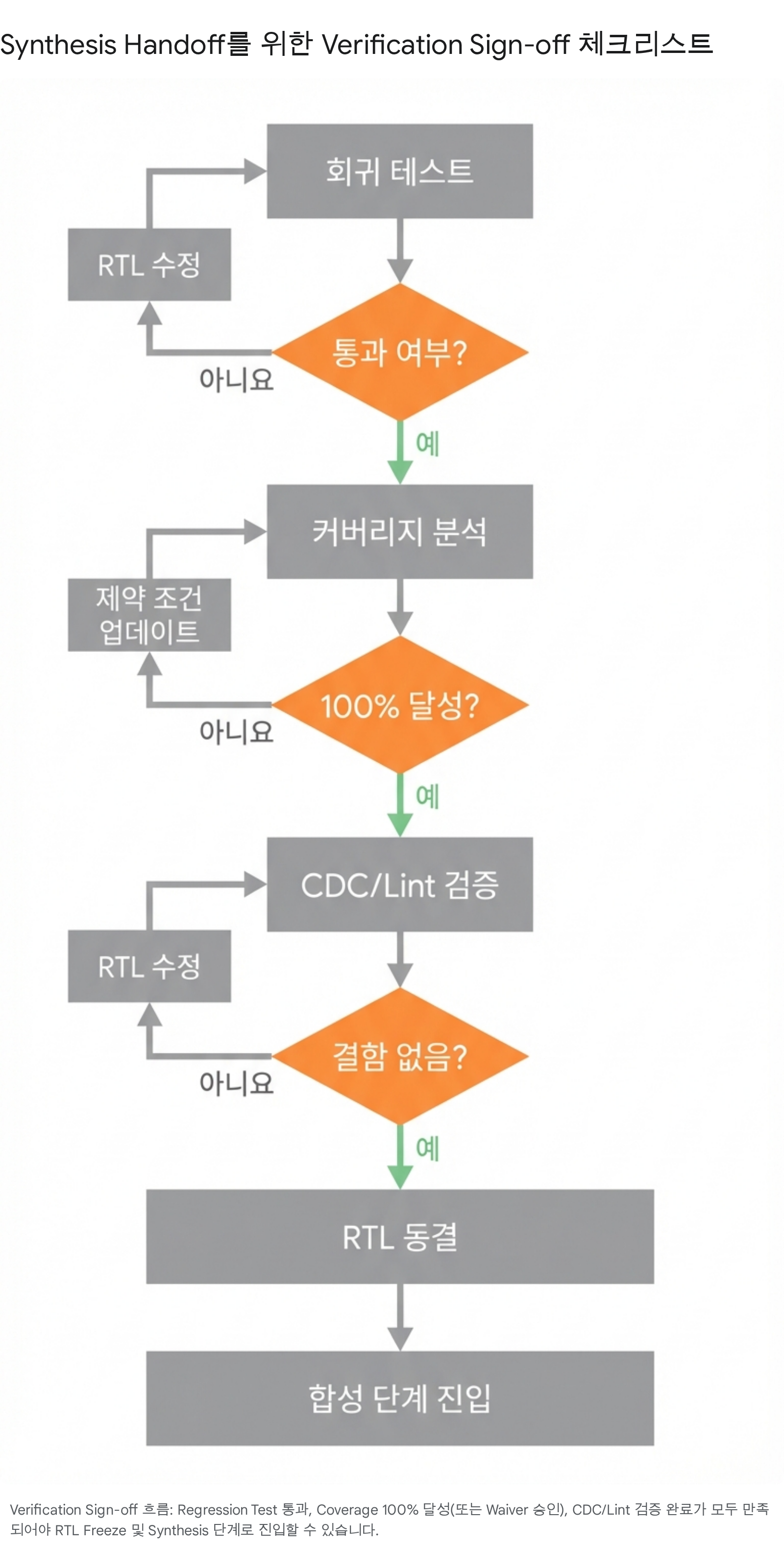

结论：通往综合的门户——设计验证签核标准
我们历经漫长旅程，已证明RTL代码能按设计意图运行。 要正式完成验证阶段，必须满足以下三项签核标准。
- 回归测试清零：所有定义的测试套件均无失败地通过（Pass）。
- 覆盖率闭合： 代码覆盖率与功能覆盖率均达到目标值（通常为100%或协商数值），未达标项已获得合理豁免批准。
- CDC/静态分析无误： 通过静态分析工具，所有时钟域交叉问题及RTL编码风格违规项均已解决。
当所有条件满足时，RTL代码方可宣告冻结状态。
此后该RTL代码不再修改，将进入下期连载的逻辑综合阶段，为转换为门级网表做好准备。
在ASIC项目中，实际最重要的三大阶段 之首便是确定RTL冻结时机。唯有尽早完成冻结，后续设计才能加速推进，确保在预定制造节点前完成半导体设计图的流片工作。
请谨记：验证绝非简单测试，而是保障芯片品质与可靠性的最后防线，更是至关重要的工程环节。
