현직 반도체 엔지니어가 오늘 읽은 뉴스 요약:

한국은행은 2026년 1분기 실질 GDP가 3.8% 늘 때 실질 GDI가 13.2% 뛰었다고 집계했다. 이번 개선의 출발점은 유가 하락이 아니라 반도체 가격 상승이다.

다만 반도체의 생산·고용 유발계수는 낮고 장비 수입과 해외투자 비중은 높다. 수출 호황이 국내 wafer starts와 일자리로 같은 속도로 번지지는 않는다.

설계 쪽에서는 2 µm EUV 광원, 20 Gb/s 광 ALU, 80 GHz all-optical RNN이 동시에 나왔다. 오늘의 공통 질문은 실험실 성능이 fab, PDK/IP, 열·보정 예산을 통과할 수 있는가다.

Chase's Take - 저는 GDI 13.2%를 반도체 호황의 완료가 아니라 국내 포획률을 묻는 숫자로 본다. 실질 GDP와의 9.4%포인트 간격은 가격과 교역이 개선돼도 생산·고용이 같은 폭으로 늘지 않을 수 있다는 경고다.

Backend 현장에서는 수출액보다 국내 wafer starts, 패키징 슬롯, burn-in 처리량, 장비 국산화율이 파급 경로를 더 잘 보여준다. 동시에 2 µm EUV 광원과 광 ALU가 제시한 수치는 PDK, 공정 변동, 열 보정, 테스트 비용을 지나야 제품 수치가 된다.

광연산 528 Gb/s/mm²도 microring thermal drift와 calibration duty cycle을 공개하기 전에는 배치 가능한 면적 효율이 아니다. 다음 확인값은 7월 28일 KLA와 Teradyne의 장비·테스트 가이던스, 그리고 한국 반도체 수출 물량 대비 국내 설비투자 증가율이다.

1. 이번 교역조건 개선은 왜 다른가: GDI 13.2%와 반도체 가격

TL;DR - 한국은행은 2026년 1분기 실질 GDP가 전년 동기보다 3.8% 늘 때 실질 GDI는 13.2% 증가했다고 분석했다.

수입 유가 하락이 아니라 반도체 수출가격 상승이 교역조건을 끌어올려, 메모리 가격과 수출 mix가 국내 구매력의 선행 변수가 됐다.

• 2000년 이후 교역조건 개선기는 네 차례였다. 앞선 세 차례가 원유 등 수입가격 하락 중심이었다면 이번에는 반도체를 중심으로 수출가격이 올랐다.
• 반도체의 생산·고용 유발계수가 낮고 장비 수입과 해외투자 비중이 높아, 수출가격 상승이 국내 wafer starts와 고용으로 같은 속도로 번지지 않는다.
• 실질 GDI와 GDP 증가율 차이는 9.4%포인트다. 다음 확인값은 관세청 반도체 수출 물량, 메모리 단가, 국내 설비투자와 패키징·테스트 처리량이다.

출처: 한국은행 - 이번 교역조건 개선은 왜 다른가: GDI 13.2%와 반도체 가격

2. Mitsubishi Electric power-chip merger with Rohm·Toshiba: 9월 합의 목표

TL;DR - Mitsubishi Electric은 Rohm·Toshiba와 전력반도체 영업, 생산, 개발을 한 회사로 묶는 합의를 9월까지 발표하겠다고 밝혔다.

AI 데이터센터의 전력 변환 수요가 커지는 가운데, 세 회사가 제품 범위와 지배구조를 합의할 수 있는지가 첫 관문이다.

• Omdia 기준 Infineon은 세계 전력반도체 시장의 약 5분의 1을 차지하지만 Mitsubishi Electric, Rohm, Toshiba는 각각 5% 미만이다.
• 합작은 중복 개발과 생산설비를 줄일 수 있다. 반대로 고객 qualification, 공정 이관, 장기공급계약을 잘못 묶으면 자동차·산업용 부품의 승인 주기가 길어진다.
• Mitsubishi Electric은 전력소자 중심을 원하고 Rohm·Toshiba는 converter와 driver 등 analog 제품까지 포함하길 원한다. 9월에는 ownership, 제품 범위, fab 배분을 확인해야 한다.

출처: The Edge Malaysia - Mitsubishi Electric power-chip merger with Rohm·Toshiba: 9월 합의 목표

3. 2 µm laser-driven EUV source energy partitioning: photon 70%

TL;DR - ARCNL 연구진은 2 µm 레이저로 구동한 주석 LPP의 입력 에너지 중 약 70%가 광자, 약 30%가 plasma ion으로 이동한다고 재구성했다.

13.5 nm EUV 출력만 보는 대신 ion과 광자 전체 예산을 닫아야 source 효율과 collector 수명을 함께 최적화할 수 있다.

• 현재 산업용 EUV는 10.6 µm CO2 레이저가 주석 plasma를 구동한다. 2 µm solid-state laser는 더 효율적이고 강한 차세대 source 후보로 연구되고 있다.
• 광자 에너지의 가장 큰 부분은 5-80 nm 구간에 분포했다. 전체 photon 70%가 모두 13.5 nm usable EUV는 아니므로 spectral conversion efficiency를 별도로 봐야 한다.
• laser intensity가 높아질수록 ion 비중은 낮아졌다. 양산 적용의 다음 수치는 ion energy distribution, debris mitigation, collector contamination과 시간당 EUV dose다.

출처: Communications Physics - 2 µm laser-driven EUV source energy partitioning: photon 70%

4. Reconfigurable optical arithmetic logic unit: 528 Gb/s/mm²

TL;DR - 실리콘 microring 기반 재구성형 광 ALU가 20 Gb/s에서 528 Gb/s/mm² 연산 밀도와 12.36 fJ/bit 에너지 효율을 보고했다.

같은 구조가 가산, 감산, 비교로 바뀐다는 점은 광컴퓨팅이 단일 gate demo에서 programmable block으로 이동했음을 보여준다.

• 구조는 basic logic과 2-bit adder, subtractor, digital comparator를 재구성하고 data encryption과 image processing까지 시연했다.
• 광집적회로 설계팀에는 headline throughput보다 microring thermal drift, wavelength calibration duty cycle, insertion loss와 detector budget이 실제 PPA에 해당한다.
• 논문은 편집 전 accepted manuscript다. 후속 검증에서는 PDK process corner, 온도 sweep, calibration power, 여러 ALU를 cascade했을 때의 bit error rate를 확인해야 한다.

출처: Nature Communications - Reconfigurable optical arithmetic logic unit: 528 Gb/s/mm²

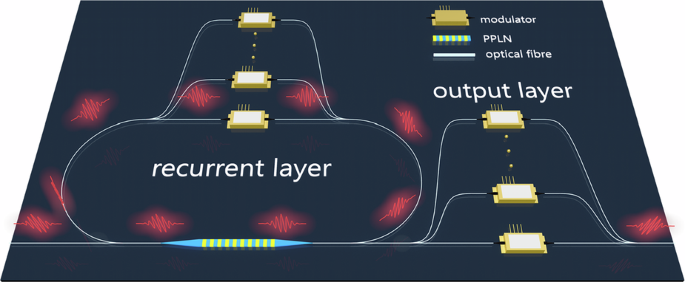

5. All-optical computing towards 100-GHz clock rates: 80 GHz 우위

TL;DR - All-optical RNN은 noisy waveform 분류에서 10 GHz 97.5%, 50 GHz 92%, 100 GHz 58% 정확도를 기록했고, 80 GHz까지 linear model을 앞섰다.

linear operation, nonlinear activation, memory를 광 영역에 남긴 점이 단순 optical matrix multiply와 다르다.

• 실험은 약 1.55 µm 파장과 PPLN waveguide의 χ(2) 비선형성, active optical cavity memory를 결합했다. 전자 후처리는 전체 sequence 뒤에만 수행됐다.
• 100 GHz에서 정확도가 낮아진 원인은 입력 phase noise와 timing jitter, 약 100 GHz인 PPLN phase-matching bandwidth, pulse crosstalk이었다.
• 120 GHz에서도 random guess 25%를 넘었지만, 실시간 regression 측정은 25 GHz photodetector에 막혔다. 제품화 기준은 clock rate보다 end-to-end accuracy, detector bandwidth, fiber-to-chip latency다.

출처: Light: Science & Applications - All-optical computing towards 100-GHz clock rates: 80 GHz 우위

6. Wavelength-encoded neuromorphic inference with MoS2 photodetectors

TL;DR - Microcavity MoS2 photodetector array는 MNIST 99.6%, CIFAR-10 94.8%, 음성 숫자 데이터셋 94.0%의 test accuracy를 보고했다.

각 pixel 안에서 sensing, weighting, accumulation을 묶어 외부 memory로 옮기는 데이터를 줄였다.

• Fabry-Perot microcavity가 wavelength별 weight를 만들고 MoS2의 finite carrier lifetime이 analog temporal accumulation을 담당한다.
• 센서와 연산의 경계를 합치면 ADC와 memory traffic을 줄일 수 있다. 대신 cavity 편차, wavelength drift, pixel matching이 inference 정확도의 공정 corner가 된다.
• Post-training optical Hessian pruning도 적용했다. 다음 단계는 wafer-scale array yield, temperature drift, illumination variation, 재보정 주기와 실제 energy per inference 공개다.

출처: Nature Communications - Wavelength-encoded neuromorphic inference with MoS2 photodetectors

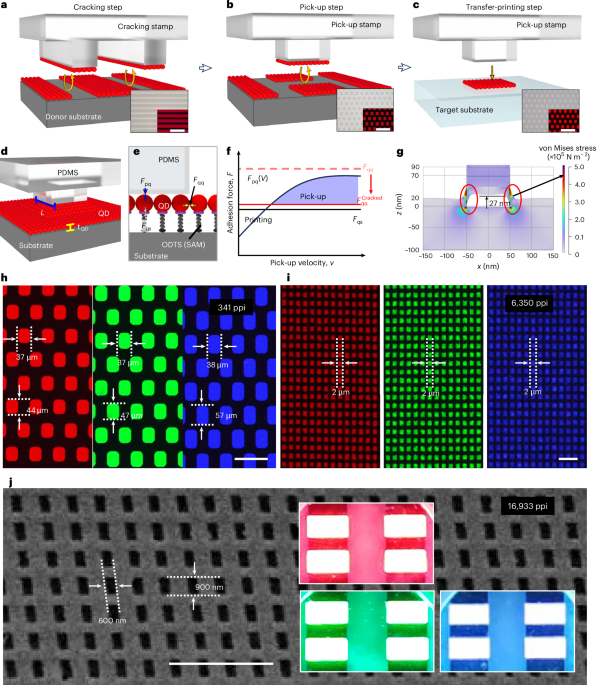

7. Cracking-assisted transfer printing for high-resolution QD displays

TL;DR - Controlled cracking 기반 QD transfer printing은 600 nm pixel과 최대 4 inch 면적의 균일 패터닝을 구현했다.

Cadmium-free full-color active-matrix display는 1.41 inch, 320×360 pixels, 341 ppi를 기록했다.

• Stamp가 QD 입자 사이 cohesive bond를 선택적으로 끊어 pixel을 pick-up한 뒤 TFT backplane으로 옮긴다. 1.5 µm 깊이 bank에서도 색상 간 오염 없이 RGB를 적층했다.
• Display 양산에서는 최고 해상도보다 transfer yield, overlay, missing pixel, stamp lifetime과 panel 내 luminance uniformity가 비용을 결정한다.
• 논문은 nano-interface control과 높은 QD packing density가 기존 patterning보다 luminance와 lifetime을 높였다고 보고했다. 다음 공개값은 대면적 defect density와 cycle time이다.

출처: Nature Electronics - Cracking-assisted transfer printing for high-resolution QD displays

8. Vapor-deposited perovskite emitter: EQE 21.9%와 16.8 nm

TL;DR - 서울대·Cambridge 연구진의 X-type quasi-2D perovskite film은 PLQY 85% 이상, PeLED EQE 21.9%, emission linewidth 16.8 nm를 기록했다.

핵심은 OLED fab과 맞는 vacuum deposition에서 원하는 crystal phase를 thermodynamic하게 고정한 것이다.

• X-type spacer가 lead ion과 결합해 무질서한 결정 성장을 억제하고, LiF hetero-scaffold가 원하는 emissive phase를 균일하게 만든다.
• 기존 OLED 증착 인프라와의 호환성은 CAPEX를 줄일 수 있다. 하지만 material set이 같아도 chamber contamination, substrate temperature, pixel mask와 encapsulation 조건은 다시 qualification해야 한다.
• 연구진은 large-area, flexible, patterned substrate를 확인했다. 다음 수치는 면적별 EQE 분포, blue lifetime, mask shadow, lot-to-lot uniformity와 시간당 substrate 처리량이다.

출처: Tech Xplore - Vapor-deposited perovskite emitter: EQE 21.9%와 16.8 nm

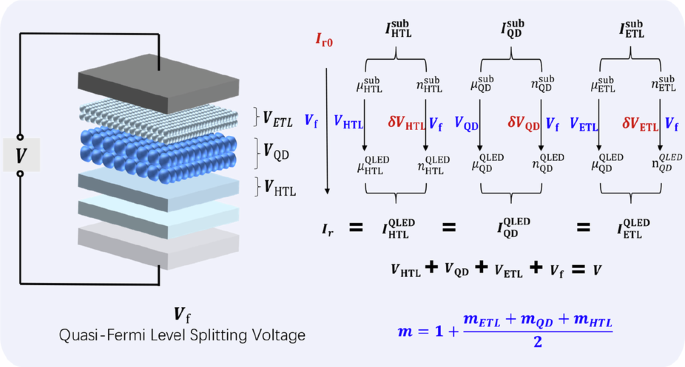

9. Nanocrystal-based PN junction model for QLED: ideality factor 42

TL;DR - QLED의 ideality factor는 일반 silicon PN junction의 1-2, GaN LED의 2-6보다 큰 20 이상으로 나타날 수 있고, 대표 소자는 약 42를 보였다.

새 모델은 silicon PN junction과 hopping transport를 결합해 이 차이를 layer별 voltage division으로 설명했다.

• 연구진은 79개 sub-device와 30개 QLED를 네 그룹으로 나눠 HTL, QD, ETL의 I-V 특성과 완성 소자의 I-V를 연결했다.
• 높은 ideality factor를 단순 defect 수치로 읽으면 원인을 놓친다. Disordered layer의 carrier concentration과 mobility가 전압에 따라 변하면서 각 층의 voltage drop도 이동한다.
• 모델은 fitting parameter 사이 상관이 강하다는 한계도 인정했다. 공정 개발에는 temperature-dependent I-V, TREL, layer thickness split과 독립 parameter extraction이 더 필요하다.

출처: Light: Science & Applications - Nanocrystal-based PN junction model for QLED: ideality factor 42

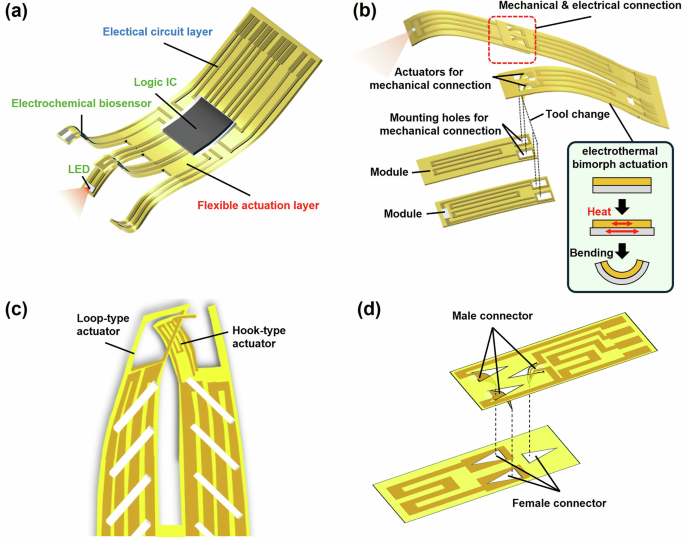

10. Electromechanical docking for thin-film electronic modules: 5-12 V

TL;DR - 얇은 전자 모듈이 5-12 V에서 기계적 결합과 전기 연결을 동시에 만들고, 전원을 끈 뒤에도 결합을 유지했다.

Probe 방식은 1.1 W에서 10 mm 변형, 분리형 module은 평균 0.43 W와 6.1 mN holding force를 보였다.

• Polypropylene과 polyimide의 열팽창 차이를 gold heater로 구동하고, hook·loop 또는 male·female 구조로 reversible docking을 만들었다.
• 연결 뒤 평균 contact resistance는 24.8±1.7 Ω였고 preset sequence의 assembly는 약 50 s가 걸렸다. 아직 고속 신호나 고전류 interconnect가 아니라 proof-of-concept다.
• 유연소자 설계에는 self-reconfiguration보다 먼저 contact resistance aging, cycle endurance, alignment tolerance, heater energy와 moisture reliability를 닫아야 한다.

출처: npj Flexible Electronics - Electromechanical docking for thin-film electronic modules: 5-12 V

11. Tin oxide replaces indium in a 207.9 cm² tandem mini-module

TL;DR - Indium-free perovskite-silicon tandem mini-module이 207.9 cm²에서 인증 효율 31.0%를 기록했다.

Tin oxide 원료비는 indium의 약 1%이고, 1 cm² cell은 33% 수준에 도달해 소재 비용과 면적 확장을 함께 겨냥했다.

• Low-damage reactive plasma deposition으로 SnOx recombination layer와 전·후면 transparent electrode를 만들었다. 핵심은 scarce indium을 빼면서 tandem interface를 유지한 것이다.
• Commercial-size로 갈수록 sheet resistance, plasma damage, edge isolation, uniformity와 module interconnect loss가 cell 효율을 깎는다. 31.0%는 면적 확장 후 손실을 비교할 기준점이다.
• 소자는 열·습도와 3개월 이상 옥외 운전을 견뎠다. 양산 판단에는 IEC 조건의 장기 degradation, deposition rate, target utilization과 square-meter당 cost가 더 필요하다.

출처: Tech Xplore - Tin oxide replaces indium in a 207.9 cm² tandem mini-module

12. Intel-powered medical exoskeleton: 40,000 patient training records

TL;DR - Intel Core Ultra와 OpenVINO를 탑재한 FREE Walk exoskeleton은 CPU, GPU, NPU에 local inference를 배치해 근전도·압력·관성 신호를 움직임으로 바꾼다.

플랫폼은 22개국에서 40,000건이 넘는 patient training record를 축적했다.

• 대만 medical-center급 병원의 약 3분의 1이 사용하고 있다. 전통 재활은 환자 1명에 therapist 최대 4명이 필요하지만 장비는 지원 인력을 최소 2명 줄여 session당 staffing efficiency를 약 50% 높였다.
• Edge AI가 필요한 이유는 cloud 비용보다 control latency와 연결 끊김이다. EMG force, pressure, inertial sensor를 같은 timing window에서 처리해야 gait stability를 유지할 수 있다.
• Intel은 inference latency, NPU utilization, battery runtime과 false-motion rate를 공개하지 않았다. 의료용 silicon qualification에는 평균 처리량보다 worst-case response와 fail-safe coverage가 먼저다.

출처: Intel - Intel-powered medical exoskeleton: 40,000 patient training records
