현직 반도체 엔지니어가 오늘 읽은 뉴스 요약:

TechInsights 집계에서 2025년 IC 제조장비 시장은 US$136.2 billion으로 13% 늘었고, ASML은 US$27.5 billion으로 1위를 지켰다. 연간 증가액 US$15.6 billion 중 US$11.8 billion이 wafer fab equipment에서 나왔다.

돈은 전공정에만 머물지 않는다. Powertech는 Broadcom과 Singapore panel-level packaging JV에 US$400 million을 투입하고, 일본 Noetra는 Rubin GPU 27,500개와 140MW를 묶었다.

설계팀의 리스크는 장비 대수보다 closure quality다. Siemens는 RDC 5만 건 중 약 20%를 STA-aware caution으로 재분류했고, 한국은행은 반도체 호조가 국내 성장과 건설투자로 퍼지고 있다고 평가했다.

Chase's Take - 저는 오늘 숫자를 장비 호황의 승리보다 양산 위험이 앞단과 뒷단으로 분산되는 장면으로 읽는다. 시장 증가액 US$15.6 billion 중 US$11.8 billion이 wafer fab equipment였지만, 그 투자가 곧바로 working silicon과 매출로 바뀌지는 않는다.

Powertech-Broadcom의 panel RDL과 Siemens의 RDC 재분류는 각각 package yield와 signoff triage가 다음 손실 구간임을 보여준다. STA와 backend 팀에는 더 많은 warning보다 실제 timing path, waiver 경과일, reset sequence coverage가 필요하다.

일본의 140MW 계획도 2028년 commissioning 전에는 HBM 적층, packaging slot, burn-in, network qualification 주문으로 분해해서 봐야 한다. 다음 확인값은 7월 23일 Besi Q2와 Powertech JV의 capacity, 생산시점 공개다.

이 숫자가 없으면 투자액은 packaged units가 아니다.

1. TechInsights 2025 IC 제조장비: US$136.2 billion 시장

TechInsights 2025 IC 제조장비: US$136.2 billion 시장

TL;DR - 2025년 IC 제조장비 매출은 US$136.2 billion으로 13% 늘었고, ASML은 US$27.5 billion으로 공급사 1위에 올랐다.

연간 시장 증가액 US$15.6 billion의 약 76%인 US$11.8 billion이 wafer fab equipment에서 나와 AI 반도체 투자가 아직 전공정 장비에 집중됐음을 보여준다.

  • 상위 5개사는 ASML, Applied Materials, Lam Research, Tokyo Electron, KLA 순이었다. 노광뿐 아니라 증착, 식각, 검사 수요가 같은 투자 사이클에서 확대됐다.
  • 장비 매출 13% 증가는 fab capacity가 먼저 늘었다는 뜻이다. 엔지니어가 확인할 값은 설치 대수가 아니라 공정별 tool matching, defect density, cycle time이 실제 wafer output으로 이어지는 속도다.
  • 2026년 투자 판단에서는 신규 tool shipment와 함께 utilization, service revenue, advanced packaging capacity를 분리해야 한다. 공급사 매출이 늘어도 고객 qualification이 늦으면 packaged units는 같은 속도로 늘지 않는다.

출처: TechInsights - TechInsights 2025 IC 제조장비: US$136.2 billion 시장


2. Powertech plans joint venture with Broadcom in Singapore: 패널 패키징 US$400 million

Powertech plans joint venture with Broadcom in Singapore: 패널 패키징 US$400 million

TL;DR - Powertech 이사회는 Broadcom과 Singapore에서 advanced panel-level IC assembly 합작사를 세우기 위해 US$400 million 투자를 승인했다.

기판 대면적과 additive fine-geometry RDL을 결합하려는 시도라, AI ASIC의 packaging slot과 배선 원가를 동시에 낮출 수 있는지가 핵심이다.

  • 투자는 규제 승인을 전제로 단계적으로 집행된다. 실제 capacity, 양산 개시 시점, 고객별 물량은 아직 공개되지 않았다.
  • 패널 공정은 한 번에 더 넓은 면적을 처리할 수 있지만 die placement error, warpage, RDL uniformity가 수율을 결정한다. backend 팀에는 substrate 대체가 아니라 새로운 process window 검증 문제다.
  • 다음 공개값은 panel size, line width and space, monthly capacity, qualification sample 일정이다. US$400 million만으로는 CoWoS 계열 capacity를 얼마나 대체할지 계산할 수 없다.

출처: Focus Taiwan - Powertech plans joint venture with Broadcom in Singapore: 패널 패키징 US$400 million

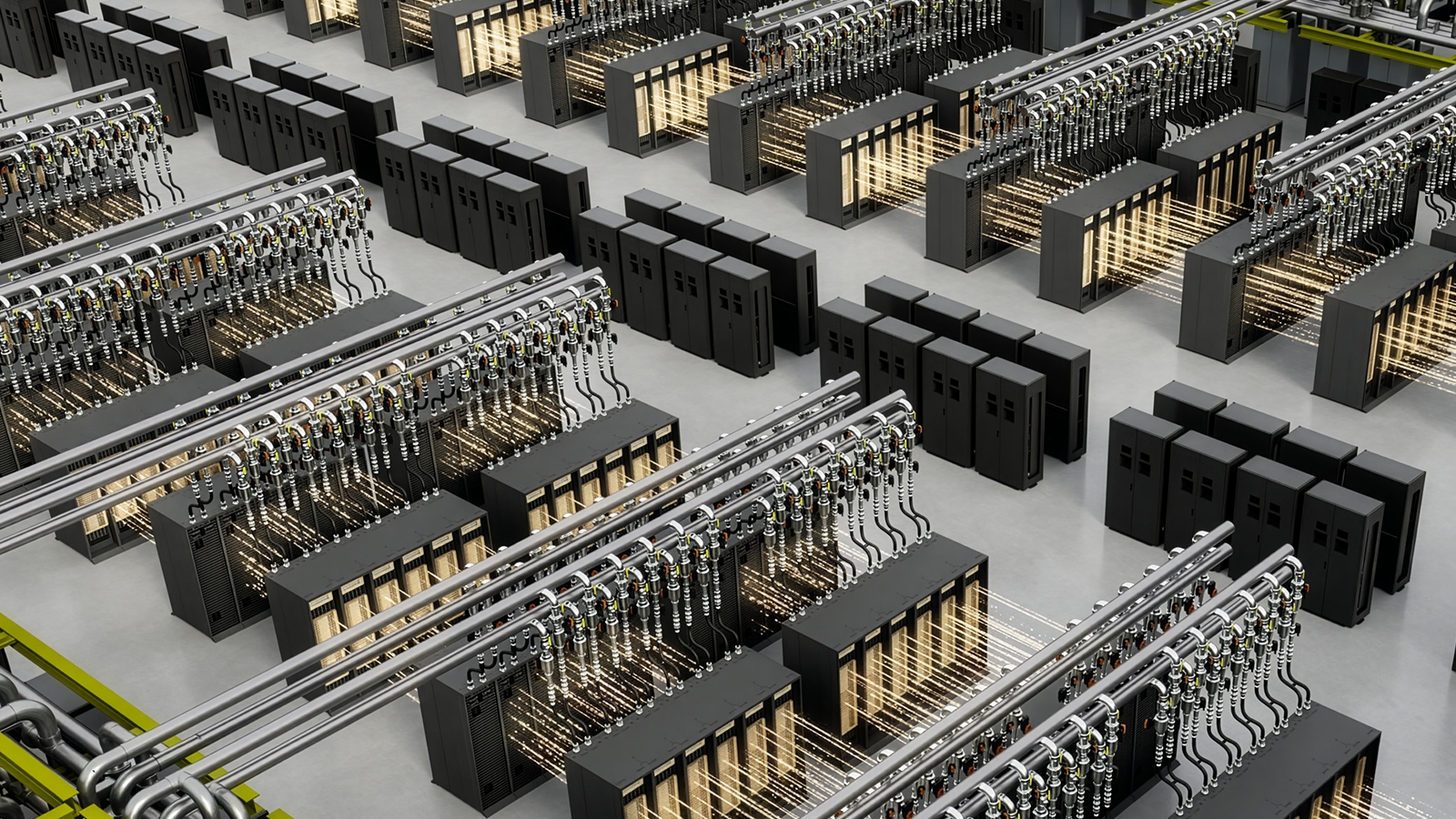

3. NVIDIA Japan 140MW AI infrastructure: Rubin GPU 27,500개

NVIDIA Japan 140MW AI infrastructure: Rubin GPU 27,500개

TL;DR - 일본 Noetra의 국가 AI infrastructure는 Vera CPU 13,750개와 Rubin GPU 27,500개, 전력 140 메가와트 규모로 설계됐다.

GPU 숫자보다 전력 인입, liquid cooling, HBM, network fabric을 같은 일정에 qualification하는 능력이 2028년 가동 속도를 좌우한다.

  • NVIDIA DSX reference design을 기반으로 sovereign AI 연구와 산업용 계산을 제공하며, 일본 경제산업성 FRONTia 사업과 연결된다.
  • Rubin GPU 27,500개는 단일 서버 구매가 아니다. 검증 엔지니어에게는 rack power, thermal excursion, link error rate, checkpoint recovery를 포함한 system-level acceptance가 발주량만큼 큰 작업이다.
  • 140 메가와트 전력 확보 이후에도 usable compute는 HBM 적층 수율, packaging slot, burn-in throughput, optical network qualification에 의해 낮아질 수 있다. 공급망은 GPU shipment보다 accepted racks를 봐야 한다.

출처: NVIDIA - NVIDIA Japan 140MW AI infrastructure: Rubin GPU 27,500개


4. RDC verification smarter: 5만 violations 중 STA-aware 20% 재분류

TL;DR - Siemens의 실제 설계 사례에서 약 296,000 register bits를 검사하자 conventional flow가 약 50,000 RDC violations를 냈다.

STA knowledge를 결합하자 거의 10,000건, 약 20%를 caution으로 재분류하면서 실제 reset hazard는 그대로 보존했다.

  • 구조적으로 RDC로 보이는 crossing도 timing 관계가 실제로 안전하면 같은 우선순위로 디버깅할 필요가 없다. raw violation count만 KPI로 두면 검증 인력이 false positive에 묶인다.
  • STA-aware 분류는 waiver를 자동 승인하는 장치가 아니다. 재분류 이유와 timing assumption을 audit할 수 있어야 하고, genuine hazard set이 줄지 않았다는 점을 regression으로 확인해야 한다.
  • 검증팀 종료판에는 전체 50,000건보다 actionable crossings, waiver 경과일, reset sequence coverage, unresolved high-risk path가 남아야 한다. 이것이 설계 변경의 실제 risk를 보여준다.

출처: Siemens - RDC verification smarter: 5만 violations 중 STA-aware 20% 재분류


5. 한국은행 경제상황 평가(2026.7월): IT 수출 +37%와 반도체 호조

한국은행 경제상황 평가(2026.7월): IT 수출 +37%와 반도체 호조

TL;DR - 한국은행은 1월부터 5월까지 IT 수출금액이 전년보다 서른일곱 퍼센트 늘고 물량도 열세 퍼센트 증가했다고 평가했다.

가격 효과만이 아니라 물량까지 늘었고, 반도체 공장 건설이 비주거 건설 부진을 일부 상쇄해 제조업과 투자 경로가 함께 움직였다.

  • 같은 기간 IT 생산은 여덟 퍼센트 증가했다. 수출금액 증가가 물량 증가보다 훨씬 큰 것은 메모리 가격과 고부가 제품 mix가 성장률을 끌어올렸다는 뜻이다.
  • 한국은행은 2분기 성장률이 기존 영점이 퍼센트 전망을 웃돌 가능성을 제시했다. 반도체 매출이 설비투자와 건설기성으로 전이되는 속도가 국내 경기의 추가 변수다.
  • helium과 bromine 공급 차질은 대체 조달과 재고로 흡수됐다고 봤다. fab 운영에서는 평균 재고보다 소재별 days of cover와 qualified alternate vendor 비중을 확인해야 한다.
  • 다음 확인값은 관세청 월간 반도체 수출 물량, 메모리 단가, 평택과 용인 공사 기성이다. 수출금액만 오르고 물량과 fab utilization이 꺾이면 cycle 해석이 달라진다.

출처: 한국은행 - 한국은행 경제상황 평가(2026.7월): IT 수출 +37%와 반도체 호조


6. Semiconductor supply chain investments: US$770.8 billion 발표액

Semiconductor supply chain investments: US$770.8 billion 발표액

TL;DR - SIA tracker는 2020년 이후 미국 30개 주에서 160개가 넘는 semiconductor supply chain projects와 US$770.8 billion 이상의 민간 투자 발표를 집계했다.

고용 효과는 525,000개 이상으로 추산됐지만, 발표액과 가동 capacity 사이에는 인허가, 전력, 인력, 고객 qualification 일정이 남아 있다.

  • CHIPS incentives는 35개 기업, 52개 projects에 grants US$33.0787 billion과 loans 최대 US$7.15 billion으로 정리됐다. headline 투자액과 실제 정부 지원액을 분리해서 봐야 한다.
  • 160개가 넘는 projects가 30개 주에 퍼지면 supplier qualification과 maintenance workforce도 지역별로 복제돼야 한다. cleanroom 면적보다 tool install, UPW, power commissioning 인력이 ramp rate를 결정한다.
  • 정책 효과의 다음 단계는 award announcement가 아니라 milestone별 disbursement와 commercial production date다. project delay가 쌓이면 equipment order와 소재 계약의 매출 인식도 뒤로 밀린다.

출처: Semiconductor Industry Association - Semiconductor supply chain investments: US$770.8 billion 발표액

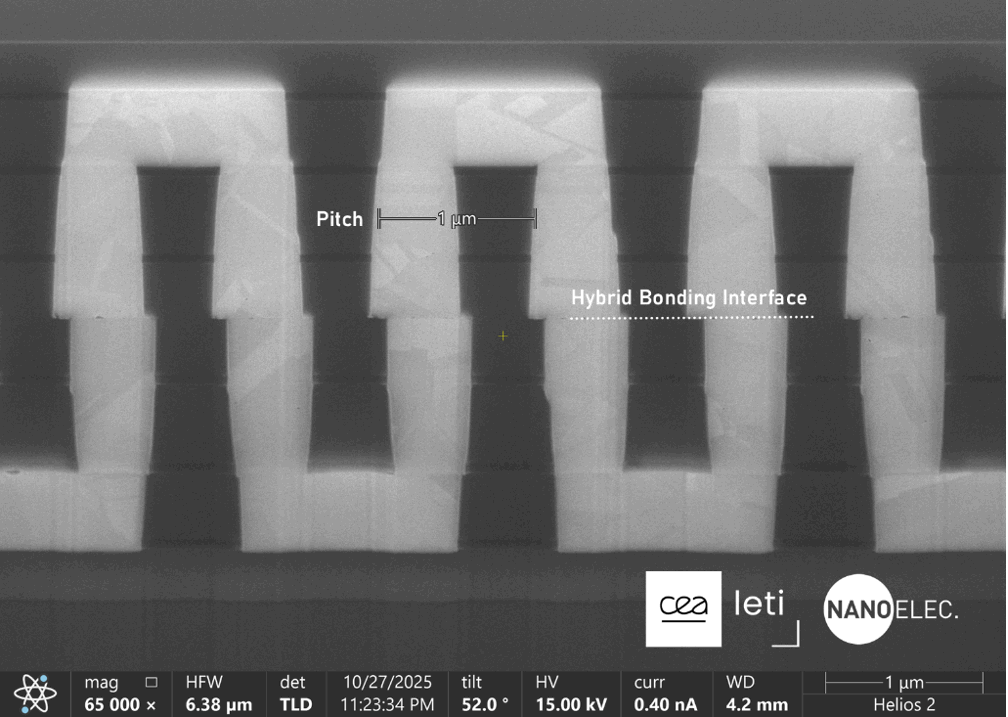

7. Fine-pitch hybrid bonding HVM: 1µm 기록보다 6µm 공정창

Fine-pitch hybrid bonding HVM: 1µm 기록보다 6µm 공정창

TL;DR - CEA-Leti는 1µm pitch 단면을 제시했지만, 상용 hybrid bonding의 현실적 sweet spot은 약 6µm로 평가됐다.

고밀도 배선보다 particle density, pad topology, placement error, queue time, post-bond yield를 함께 닫는 공정창이 HVM을 결정한다.

  • 기존 copper hybrid bonding anneal은 300도 이상, 통상 400도에서 1시간에서 2시간이 필요하다. 열 budget은 die warpage와 기존 BEOL 신뢰성에 직접 연결된다.
  • CEA-Leti test vehicle은 100도 공정에서 낮은 resistance와 높은 electrical yield를 보고했다. 연구 결과를 양산으로 옮기려면 wafer-scale uniformity와 lot-to-lot repeatability가 추가로 필요하다.
  • backend 팀은 pad pitch 단독 목표보다 particles per wafer, overlay distribution, pre-bond queue time, post-bond electrical yield를 한 control plan에서 봐야 한다.

출처: Semiconductor Engineering - Fine-pitch hybrid bonding HVM: 1µm 기록보다 6µm 공정창


8. US government ban on China memory chips: CXMT·YMTC 제한 요청

US government ban on China memory chips: CXMT·YMTC 제한 요청

TL;DR - 미 하원의원들이 CXMT의 Entity List 추가와 YMTC 제한 강화를 상무부에 요청하고, 연방 조달망에서 중국산 DRAM과 HBM을 배제하는 방안을 제안했다.

아직 시행 규정은 아니지만 AI data center와 critical infrastructure까지 범위를 넓힐 경우 한국과 일본 메모리 공급사의 qualification 경로가 바뀔 수 있다.

  • 요청은 federal IT뿐 아니라 AI와 data center용 memory, critical infrastructure 조달을 겨냥한다. 제품 원산지보다 module과 system 안의 memory die provenance를 추적해야 할 수 있다.
  • 공급망 팀에는 단순 supplier swap이 아니다. DRAM timing bin, HBM stack qualification, firmware compatibility, long-term supply agreement를 다시 묶어야 한다.
  • 현재는 입법이나 최종 규정이 아닌 공식 요청 단계다. 다음 확인값은 Commerce Department 답변, Entity List 절차, procurement clause 초안과 적용 제품 정의다.

출처: Tom's Hardware - US government ban on China memory chips: CXMT·YMTC 제한 요청


9. Silencing the noise: DOE domestic silicon and germanium isotope, Si-28 99.9999%

Silencing the noise: DOE domestic silicon and germanium isotope, Si-28 99.9999%

TL;DR - 미 에너지부는 commercial material보다 isotope noise가 최소 100배 낮은 domestic silicon과 germanium isotope 공급 성과를 공개했다.

Si-28은 silane 안에서 99.9999% purity에 도달했고, Ge-73과 Si-29는 germane과 silane에서 1 ppm 미만으로 낮아졌다.

  • isotope purification은 quantum device에서 nuclear spin noise를 줄이는 재료 단계다. device 설계가 좋아도 residual isotope와 chemical impurity가 coherence 분포를 넓힐 수 있다.
  • Si-28 99.9999%는 headline purity이고, fab 적용에는 lot volume, metallic contamination, gas delivery stability, epi transfer efficiency가 별도로 필요하다.
  • 다음 검증은 여러 lot에서 isotope ratio와 device coherence가 함께 재현되는지다. materials certificate 값이 wafer map과 qubit yield로 이어져야 공급 성과가 된다.

출처: Department of Energy - Silencing the noise: DOE domestic silicon and germanium isotope, Si-28 99.9999%


10. NVIDIA Vera Rubin post-training: Blackwell 대비 GPU 4분의 1

NVIDIA Vera Rubin post-training: Blackwell 대비 GPU 4분의 1

TL;DR - NVIDIA는 Nemotron 3 Ultra 550B MoE가 SWE-bench Verified 71.7%를 기록했고, Vera Rubin이 대형 post-training 작업을 Blackwell GPU 수의 4분의 1로 처리한다고 주장했다.

모델 품질 수치와 compute reduction이 같은 workload, precision, convergence target에서 재현되는지가 실제 intelligence per dollar를 결정한다.

  • Prime Intellect는 Vera CPU가 대안 x86 host보다 30% 높은 throughput을 보였다고 전했다. CPU feeding과 orchestration이 GPU utilization을 제한하는 workload에서 host 성능도 비용 항목이다.
  • Perplexity는 trillion-parameter model synchronization을 2초 아래로 줄였다고 설명했다. token count, precision, network retries를 맞춘 end-to-end 비교가 필요하다.
  • 공급망에는 Rubin 출하량보다 accepted training runs per rack가 더 유용하다. HBM capacity, network retries, thermal throttling을 포함한 end-to-end utilization이 vendor claim을 검증한다.

출처: NVIDIA - NVIDIA Vera Rubin post-training: Blackwell 대비 GPU 4분의 1


11. 용인 반도체 산단 1.086조원: 삼성 Fab 1 부지 연말 착공

용인 반도체 산단 1.086조원: 삼성 Fab 1 부지 연말 착공

TL;DR - LH가 용인 국가산단 1단계 조성공사에 1조 860억원을 투입하며 전체 778만㎡ 중 345만㎡를 먼저 개발한다.

이 구간에는 삼성전자 Fab 1 부지가 포함되며, 9월 입찰과 11월 사업자 선정을 거쳐 연말 착공하는 일정이다.

  • 산단 전체 계획은 fabs 6개와 power plants 3개, 산업용 gas infrastructure를 포함한다. fab shell보다 전력, 용수, gas handoff가 tool install 일정을 먼저 제한할 수 있다.
  • 삼성 Fab 1 건설 목표는 2028년이다. civil works와 utility commissioning이 늦어지면 EUV, deposition, etch tool의 delivery slot과 revenue recognition도 이동한다.
  • 다음 milestone은 9월 bid, 11월 project manager selection, 연말 groundbreaking이다. backend와 supplier 관점에서는 power quality, UPW acceptance, specialty gas qualification 날짜가 실제 ramp clock이다.

출처: 한국경제 - 용인 반도체 산단 1.086조원: 삼성 Fab 1 부지 연말 착공


반도체 일간 주가 보드

TradingView 지연 quote 기준입니다. 티커를 누르면 TradingView 차트로 이동합니다. 등락률은 일간 등락률 기준입니다.

회사티커가격일간 등락률
NVIDIANVDA$202.81-2.21%
AMDAMD$495.76-1.03%
BroadcomAVGO$370.82-0.97%
TSMC ADRTSM$398.37-2.77%
ASMLASML$1,747.58-2.09%
ArmARM$267.19+1.98%
QualcommQCOM$171.78+0.69%
MicronMU$848.95-0.50%
IntelINTC$95.04-2.00%
Applied MaterialsAMAT$529.66-5.57%
Lam ResearchLRCX$313.30-2.39%
KLAKLAC$212.75-3.02%
Samsung Electronics005930KRW 255,000-8.77%
SK hynix000660KRW 1,842,000-11.53%
Hanmi Semi042700KRW 242,500-10.02%

앞으로 지켜볼 것

  • 7월 23일 Besi Q2 실적과 hybrid bonding 수주
    fine-pitch roadmap이 장비 shipment와 고객 qualification으로 전환되는지 확인할 수 있다.
  • Powertech-Broadcom JV의 규제 승인, panel size, monthly capacity, 양산일
    US$400 million 투자액을 실제 good packages와 CoWoS 대체 가능 물량으로 바꾸는 입력값이다.
  • Noetra의 2027년 4월 착공과 2028년 6월 가동 일정
    Rubin, HBM, network, cooling 주문이 같은 commissioning path에서 맞물리는지 보여준다.
  • 미 상무부의 CXMT·YMTC 답변과 federal procurement clause 초안
    중국산 DRAM과 HBM 제한이 요청에서 규정으로 이동하는 시점과 제품 범위를 가른다.
  • 용인 산단 9월 입찰, 11월 사업자 선정, 연말 착공
    Fab 1의 2028년 목표보다 먼저 전력, UPW, gas handoff 지연 여부를 확인할 수 있다.
  • DOE Si-28 99.9999%와 Ge-73·Si-29 1 ppm 미만의 lot 재현성
    isotope certificate가 wafer-scale device coherence와 yield로 이어지는지 검증해야 한다.
